制冷系统用滑动式并行钣金机架结构

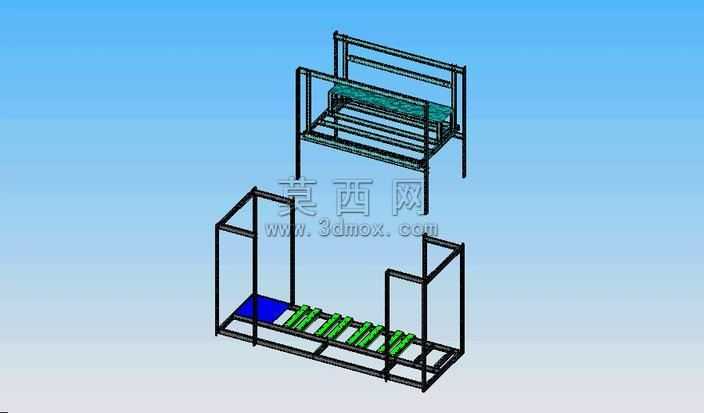

本模型为应用于制冷系统的并行滑动式钣金机架，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯、裁切、拼接结构都做了工艺可行性校验，避免出现无法落地加工的设计缺陷。模型整体分为上下两层可分离的框架单元，下层框架为基础承载主体，采用矩形钢管焊接式框架作为主承力结构，底部预留制冷组件安装位，设置多组平行排布的绿色弹性限位卡件，可对制冷管路、换热组件等核心部件做精准定位，框架边角处做圆弧过渡处理，避免安装运维过程中出现磕碰划伤问题，蓝色标识区域为定位基准块，可实现上层机架的快速对位安装。上层框架为可滑动抽拉式单元，整体结构与下层框架形成平行并行排布关系，两侧设置与下层框架匹配的滑动导向结构，无需额外连接件即可实现顺滑的抽拉滑动，可在垂直叠装的多组钣金框架之间实现灵活的位置调整，既能够在设备组装阶段快速完成内部组件的安装调试，也可在后期运维过程中直接抽拉出对应层架，无需拆解整体机架结构即可完成部件检修更换。渲染阶段对不同结构部件做了差异化材质赋予，主框架部分赋予哑光黑色金属材质，还原钣金喷涂后的真实质感，弹性卡件赋予高弹性工程塑料材质，定位基准块赋予醒目的蓝色工程塑料材质，滑动接触面做了抛光金属质感处理，清晰区分不同功能区域的结构属性。整体设计充分考虑制冷系统内部组件的排布需求，通过并行叠装加滑动导向的结构设计，在有限的安装空间内最大化提升空间利用率，同时兼顾组装效率与后期维护便捷性，所有框架连接位置都做了加强筋处理，保证整体结构的承重能力与抗形变能力，可适配多规格制冷系统的内部承载需求，滑动结构设置有限位挡块，避免抽拉过程中出现架体脱落的安全隐患，整体结构紧凑合理，功能分区清晰，完全符合制冷设备内部机架的设计使用要求。
