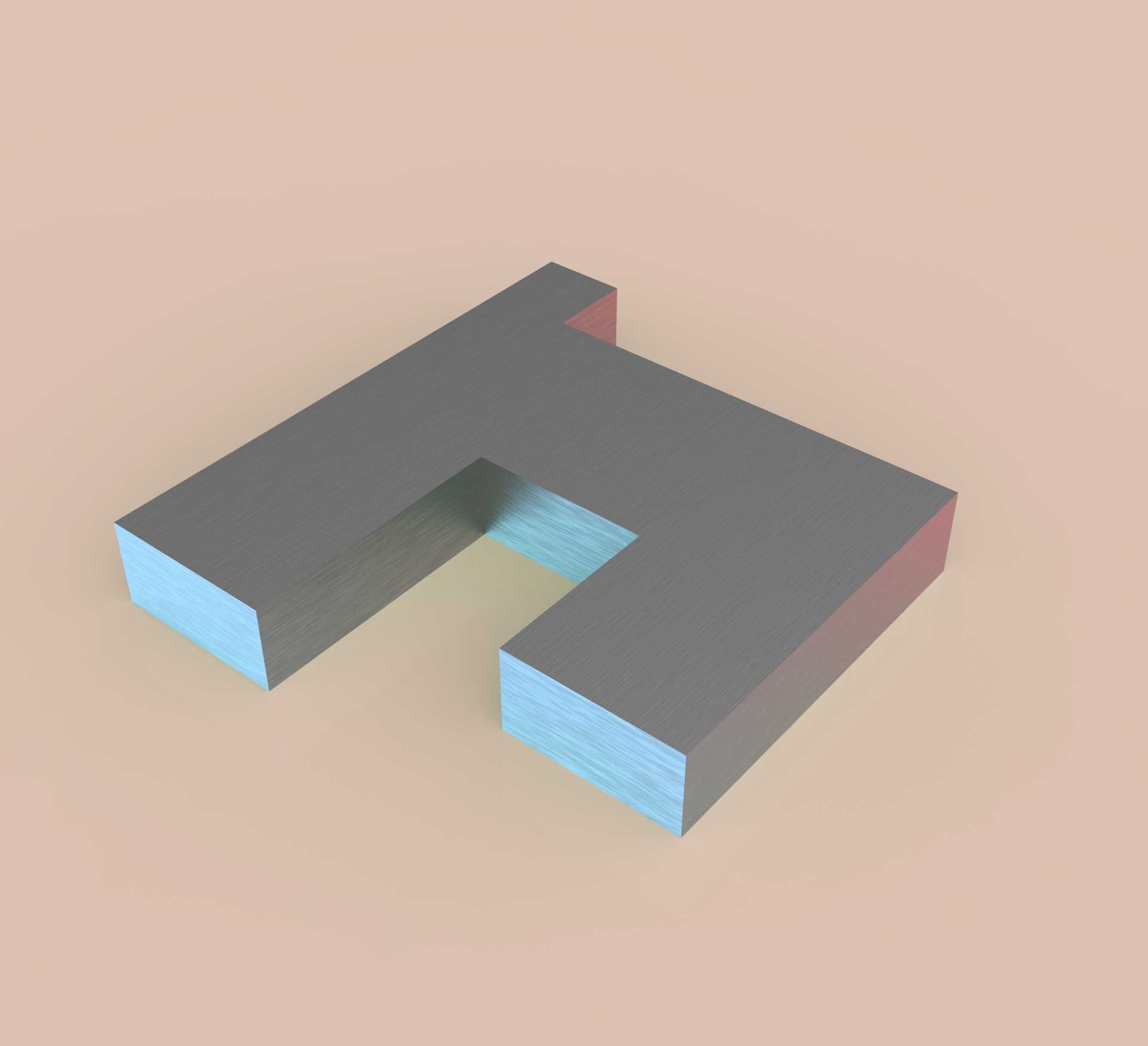

带缺口块状基座结构件三维设计

　　这类带缺口的块状基座结构件，在机床工装夹具、小型自动化设备的工位定位场景中应用十分广泛，很多时候承担着工件承托、定位基准搭建的核心作用，不少生产线的工位挡块、夹具定位座都会采用类似的结构形式，区别只在缺口的尺寸、块体的厚度参数根据实际工位需求做调整。从结构本身来看，整体为等厚的矩形块体，单侧开设的矩形缺口并非随意设计，这个缺口的核心作用是避让工位上的凸起结构、或是给待加工工件的伸出部分预留容纳空间，避免装配时出现结构干涉，同时缺口的两个垂直立面可以直接作为定位基准面，和配套的定位销、压紧块配合时，能快速完成工件的装夹定位，减少工装调试的辅助时间。设计这类结构件的时候，首先要确认的是安装边界的尺寸限制，

　　也就是块体的长宽厚三个方向的最大外轮廓不能超出安装工位的预留空间，尤其是厚度方向，要匹配安装面到工件定位面的高度差，保证工件装夹后和加工头、检测头的工作距离符合工艺要求。缺口的尺寸设计需要兼顾两个维度，一是缺口的宽度要大于待避让结构的最大外形尺寸，预留0.5到1毫米的装配间隙，避免装配时出现卡滞；二是缺口的深度要结合块体的整体强度来确定，不能因为开缺口导致块体的剩余壁厚过薄，在承受压紧力、工件重力的时候出现变形，一般来说这类钢制基座的缺口剩余壁厚不小于整体厚度的三分之一，如果是铝合金材质的话，壁厚还要适当增加，保证长期使用的结构稳定性。实际应用中，这类块状基座的底面一般会做铣平处理，保证和安装台面的贴合度，平面度控制在0.

　　02毫米每100毫米范围内，避免安装后出现倾斜，影响定位精度；块体的非定位面一般会做倒角处理，去除加工毛刺，避免装配时划伤操作人员或是配套零件。很多新手在设计这类结构的时候，容易忽略缺口处的应力集中问题，直接采用直角过渡，实际上在承受交变载荷的工位上，缺口的内角位置最好做小半径的圆角过渡，减少应力集中带来的开裂风险，尤其是在机床加工工位的夹具基座上，长期承受切削振动，直角缺口的内角位置很容易出现疲劳裂纹，影响工装的使用寿命。另外这类结构件的安装孔位一般会设置在块体的四个边角位置，孔位的中心距要和安装台面上的T型槽或是预留螺纹孔的间距匹配，安装孔采用沉孔设计，让紧固螺栓的头部不高出块体的上表面，避免和待装夹的工件发生干涉。

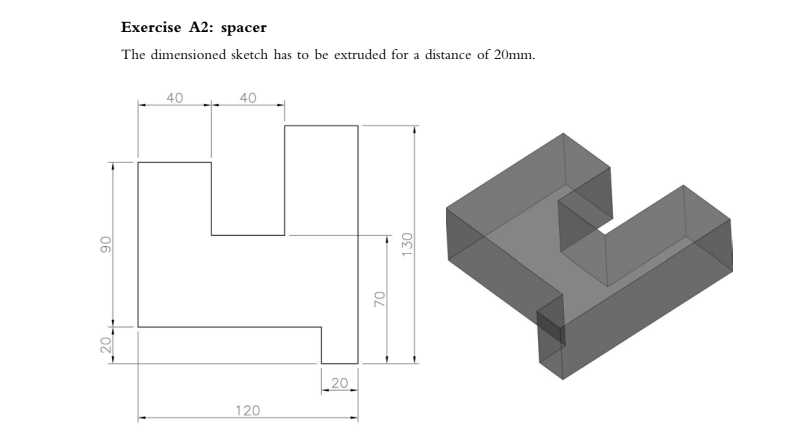

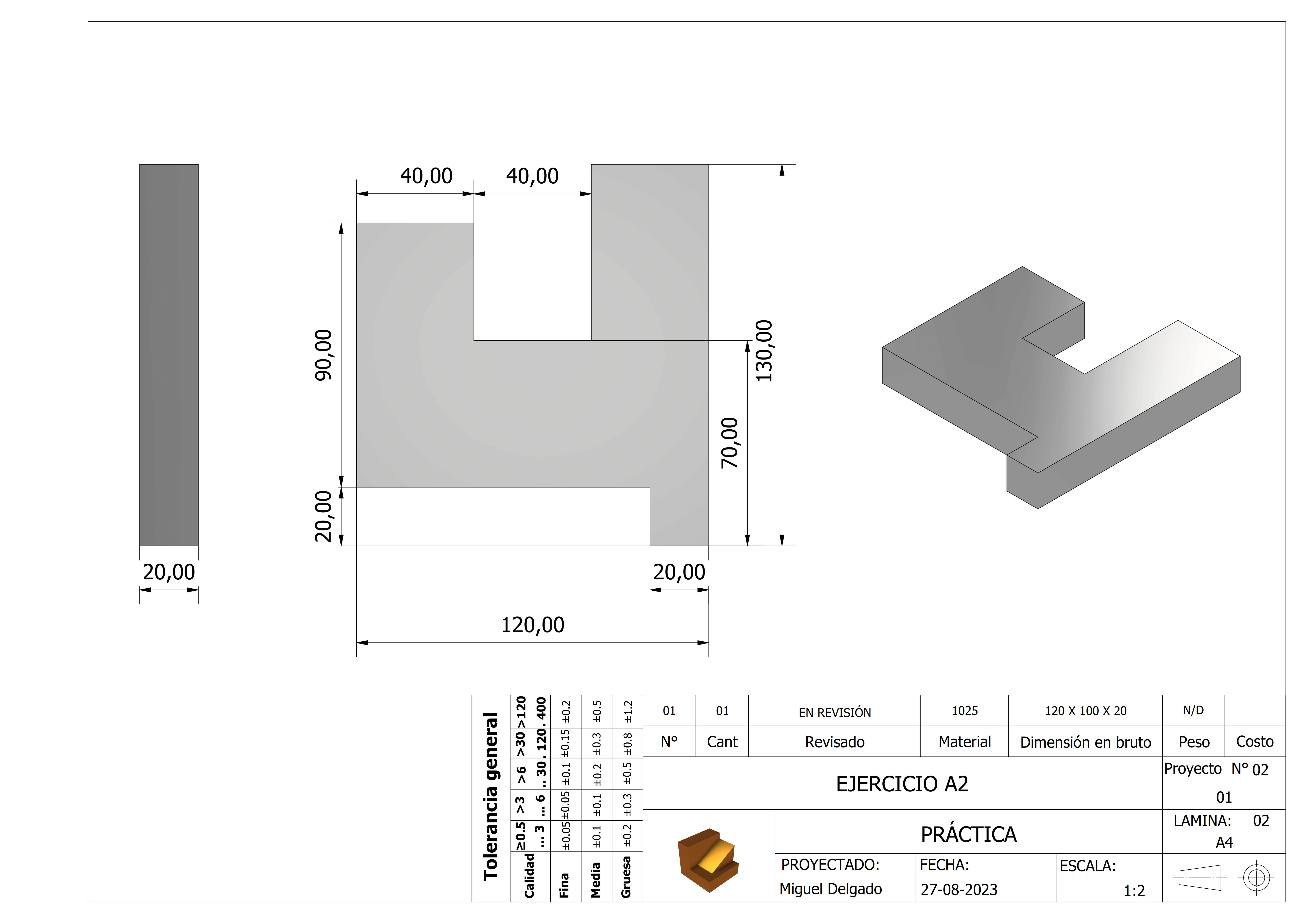

　　从建模逻辑上来说，这类结构不需要复杂的曲面特征，先绘制整体的矩形轮廓拉伸成基础块体，再通过拉伸切除的方式做出缺口特征，之后添加安装孔、倒角、圆角这些工艺特征即可，建模过程中要注意所有特征的尺寸都要关联工艺需求，比如定位面的尺寸公差要标注清楚，安装孔的位置度公差要满足装配要求，不能只做外形的建模而忽略工艺层面的尺寸约束。这类结构件虽然外形简单，但是在工装设计里的使用频率非常高，很多自动化生产线的定位工位、机床的夹具工位都会用到，设计的时候不能只看外形是否相似，必须结合实际的工位载荷、安装空间、避让需求来调整每一个尺寸参数，哪怕是一毫米的尺寸偏差，都可能导致装配时出现干涉，或是定位精度达不到工艺要求。比如在CA6140车床的工装改造中，就经常会用到这类带缺口的定位块，用来给轴类、盘类零件做轴向定位，缺口的位置刚好可以避让卡盘的爪座，让定位块可以安装在靠近卡盘的位置，缩短工件的悬伸长度，减少加工时的振动，提升加工的稳定性。
