红色2x3凸点拼接积木块结构设计

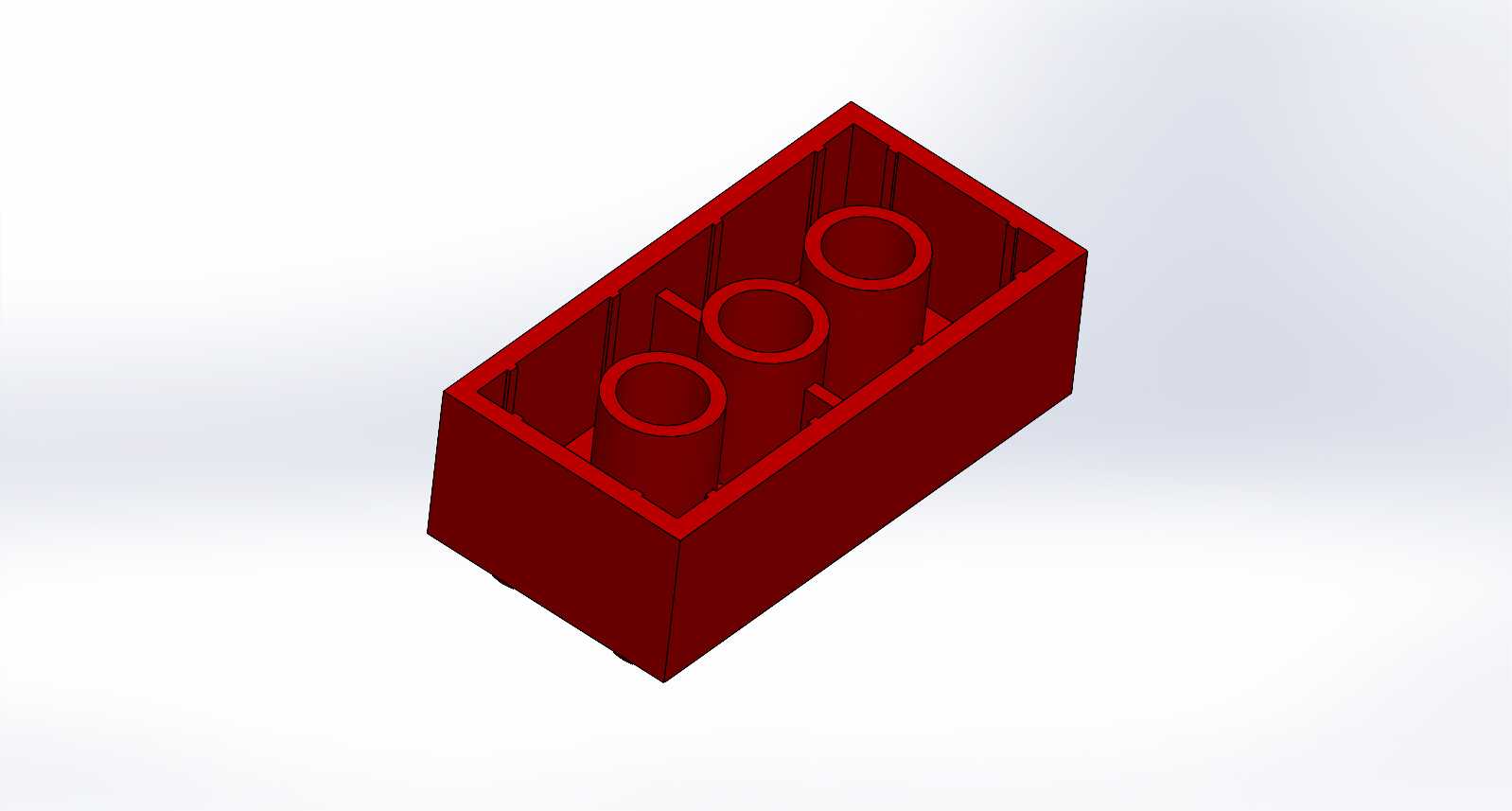

　　日常接触的拼插类玩具体系里，这类2x3规格的矩形拼接块是整套拼装系统的基础构成单元，从孩童益智拼搭到工业领域的工装快速定位辅具、桌面模块化治具搭建，都能看到这类结构的应用身影，甚至不少非标设备的临时定位挡块、小工位的模块化搭建，也会借用这类成熟的插接结构来缩短制作周期。从结构设计逻辑来看，这类拼接块的核心功能是实现多方向的稳固拼接，顶面的三个圆柱形凸点是标准的公端插接结构，凸点的外径、高度、拔模斜度都经过反复校核，要保证和相邻块底面的凹槽实现过盈配合的同时，不会因为插拔力过大导致构件开裂，也不会因为配合间隙过大出现拼接后松脱错位的问题。块体内部的三个圆柱形加强柱，一方面是对应顶面凸点的成型壁厚控制，避免注塑过程中出现厚壁缩痕，另一方面是在块体受到垂直方向压力时，将载荷直接传递到下方拼接块的顶面，提升整体堆叠后的承重能力，不会因为长距离堆叠出现中部弯折变形的情况。块体的侧壁壁厚做了均匀化处理，所有转角位置都设置了统一的圆角过渡，既避免了注塑成型时的应力集中问题，也能在拼接时让相邻块的侧壁实现紧密贴合，不会出现拼接后缝隙不均的情况。从安装边界来看，这类拼接块的长宽尺寸严格遵循标准拼插模块的模数，长度方向对应三个凸点的排布间距，宽度方向对应两个凸点的排布间距，不管是沿长度方向拼接还是宽度方向拼接，都能和同模数的其他构件实现无缝对齐，不会出现尺寸累积误差导致的拼接错位。块体的总高度也符合通用拼插体系的标准层高，堆叠多层时每层的高度差保持一致，

　　搭建出的结构整体平整度有充足保障。设计过程中需要重点考量的是材料收缩率对尺寸的影响，这类构件一般采用韧性较好的塑料材质注塑成型，不同批次材料的收缩率波动会直接影响凸点和凹槽的配合松紧度，所以在三维建模阶段就要提前预留好收缩补偿量，凸点的尺寸要根据材料的实际收缩率做微调，保证量产之后的插拔力处于合适区间。另外内部的加强筋布局也经过多轮优化，除了对应凸点的三个圆柱柱位，块体内腔的边角位置也做了局部加厚处理，避免在受到侧向掰扯力的时候出现边角断裂的情况，毕竟这类构件在实际使用中经常会被侧向施力拆卸，如果边角强度不足很容易出现崩缺，导致整个零件报废。从实际应用场景延伸来看，这类标准化的插接结构不止用于玩具领域，在工业生产的小型工位搭建中，

　　很多工程师会用放大模数的同类结构来制作可快速重组的工装夹具，根据生产需求快速拼接出不同形状的定位挡边、零件放置架，不需要额外进行机加工，大幅缩短工装的制作周期，而且可以重复拆卸重组，不会像一次性粘接的工装那样无法调整。在建模过程中，这类零件的拔模方向设置也很关键，所有沿脱模方向的面都要设置统一的拔模斜度，避免注塑脱模时出现拉伤，凸点的外表面和凹槽的内表面拔模方向相反，要保证拔模之后的尺寸公差控制在配合要求范围内，不会出现上下模开模时带坏零件成型面的问题。另外块体的底面边缘做了微小的倒角处理，一方面是去除注塑后的飞边毛刺，另一方面是在拼接时可以起到导向作用，不需要完全精准对齐就能顺利滑入配合位置，降低拼接时的对位难度。

　　很多人觉得这类积木块结构简单，实际上要做到批量生产后所有零件都能顺畅互拼、松紧度一致，需要在建模阶段就把所有尺寸公差、成型工艺约束、受力场景都考虑周全，任何一个尺寸的微小偏差，累积到多块拼接的时候都会被放大，出现拼不上或者拼完太松的问题。比如凸点的中心距如果偏差0.1毫米，连续拼接10块之后总偏差就会达到1毫米，直接导致和其他构件无法对齐，所以在三维建模时，所有凸点的定位尺寸都要严格按照模数基准标注，以块体的中心为基准对称分布，避免因为基准选择不当导致的尺寸累积误差。内部的支撑柱高度也要严格控制，不能高出块体的顶面平面，也不能过低导致支撑不足，要保证当块体受到垂直压力时，支撑柱的端面能和下方拼接块的顶面完全接触，把载荷直接传递下去，而不是只靠侧壁和凸点受力，这样才能提升整体结构的承重能力，哪怕堆叠较高的层数也不会出现块体被压变形的情况。
