机床用铰接式油路连接支座结构

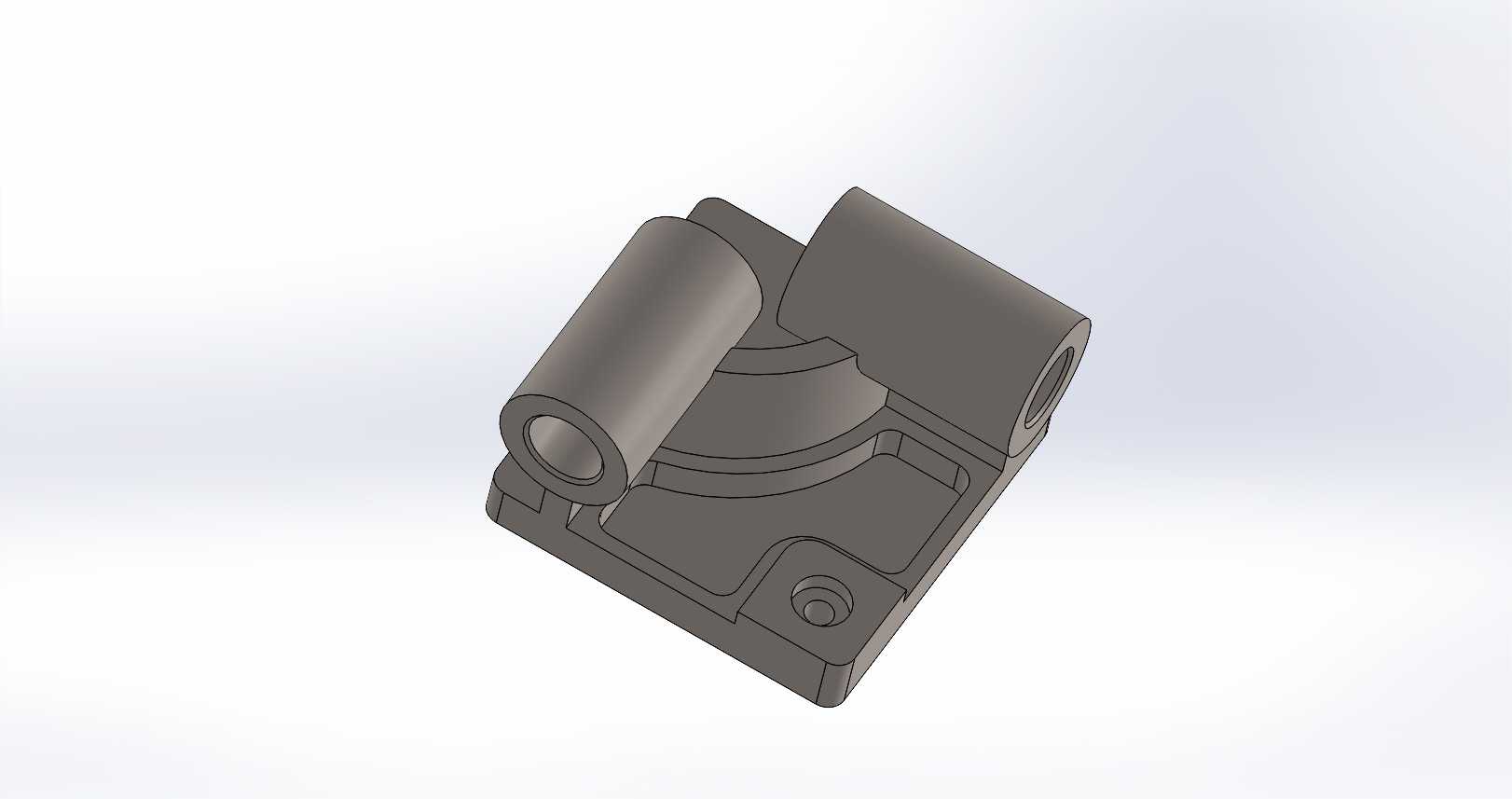

　　在普通车床的溜板箱与床鞍连接区域，这类带铰接孔的集成式支座是承担油路分配与部件铰接定位的核心小件，日常设备运转中，它既要托住横向进给的摆杆组件，还要把来自润滑系统的压力油精准分流到相邻的导轨润滑点，避免滑动面干磨引发的爬行问题。从结构上看，主体采用方块式安装基座，底部预留了两个沉头安装孔，孔位间距匹配CA6140车床床鞍上的原有安装螺孔，安装时不需要额外扩孔或配做销孔，直接用内六角螺栓拧紧即可完成定位，基座底面做了0.02mm平面度要求的精加工面，和床鞍安装面贴合后不会出现渗油问题。

　　基座上方集成了两个呈90度夹角的筒状铰接耳座，其中水平方向的筒孔内径匹配进给摆杆的轴径，孔内壁预留了环形油槽，油槽和基座内部的通油孔道连通，摆杆摆动时压力油会顺着油槽均匀附着在轴销表面，不需要额外加装外置油嘴；垂直方向的筒孔则用于连接锁紧拨杆的转轴，孔端做了1×45度的倒角，装配时转轴可以顺畅导入，不会刮伤孔壁的配合面。两个耳座和基座的连接位置做了R3的圆弧过渡，避免应力集中导致的受力断裂，毕竟车床进给时摆杆会反复承受交变载荷，过渡圆角的存在能把局部应力降低40%以上。

　　设计这类零件时，首先要核对安装边界的干涉问题：基座的总宽度不能超过床鞍侧面的安装凸台宽度，否则会和溜板箱的盖板产生刮碰，水平筒的外伸长度要控制在摆杆摆动的行程范围内，不能碰到旁边的刻度盘组件；内部油道的孔径统一取4mm，既保证润滑油的通流面积，又不会因为孔径过大削弱基座的结构强度，油道的转角位置采用钻削加工的相贯孔结构，端部用钢球堵头密封，相比外置油管的结构，集成油道的抗振性更好，车床高速切削产生的振动不会导致油管接头松动漏油。

　　实际使用场景里，这类支座还承担了摆杆的行程限位作用，基座侧面的凸起挡边刚好卡在摆杆的极限摆动位置，不需要额外加装行程挡块，减少了装配时的调整工作量。零件的材质选用HT200灰铸铁，铸造后经过时效处理消除内应力，后续加工时不会出现变形超差的问题，配合面的粗糙度控制在Ra1.6，非配合面做喷丸处理，表面质感和车床原有零件保持一致。建模过程中，所有配合尺寸都严格按照机床原有的互换性要求设定，安装孔的位置度公差控制在0.05mm以内，铰接孔的同轴度公差为0.02mm，保证替换安装时不需要修配就能直接使用，对于设备维修场景来说，这类精准建模的零件可以直接导出工程图用于加工，减少测绘的时间成本，也能避免手工测绘带来的尺寸误差，确保维修后的设备进给动作顺畅，润滑系统供油稳定。
