70毫米直径机器人行走橡胶轮结构

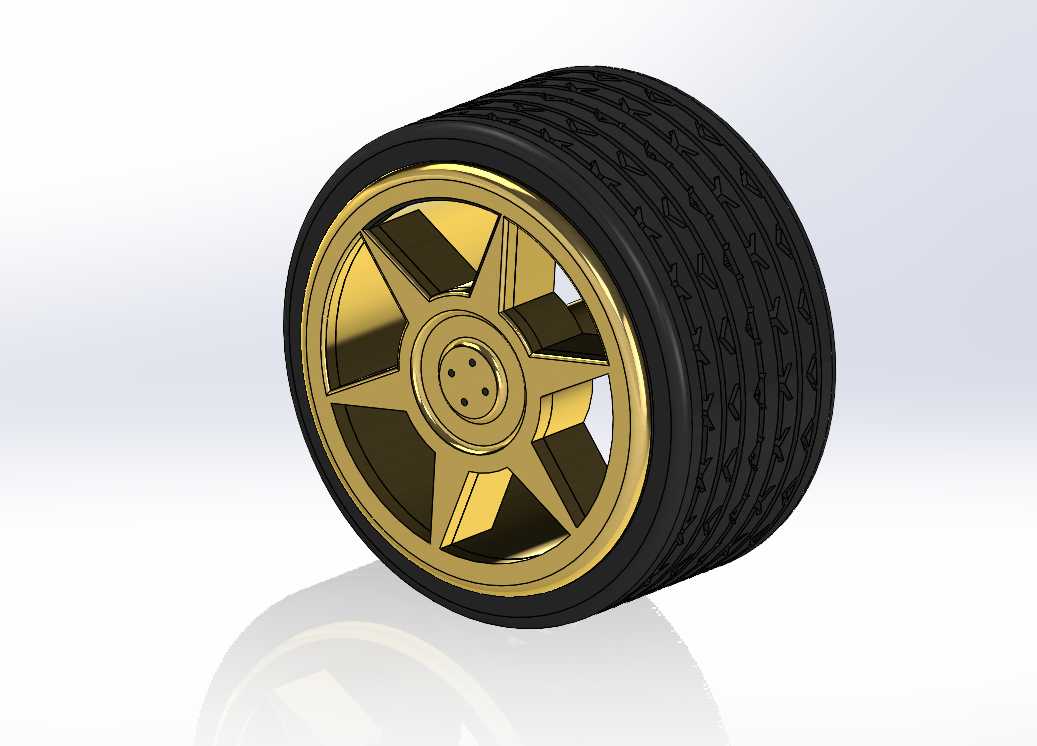

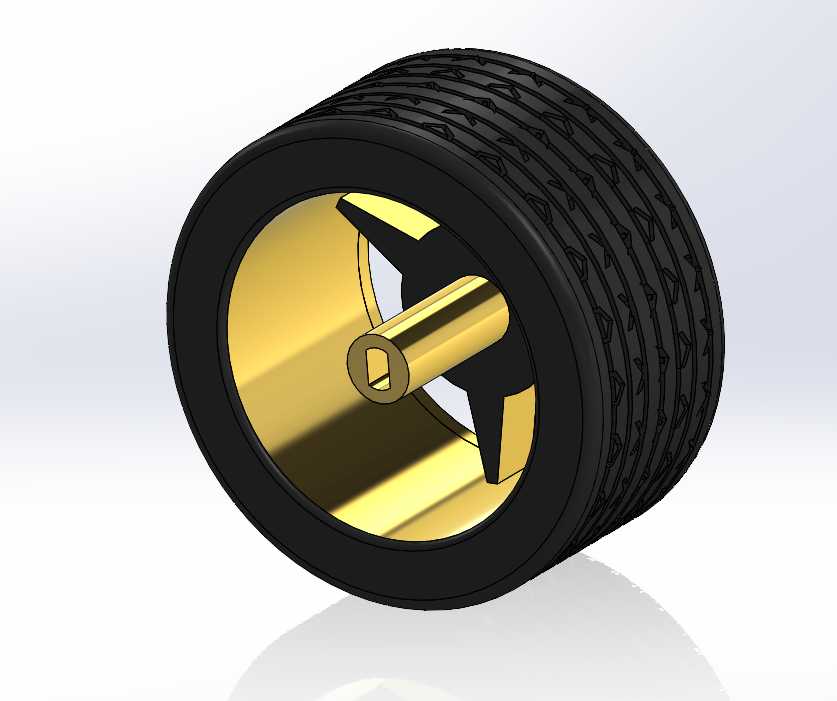

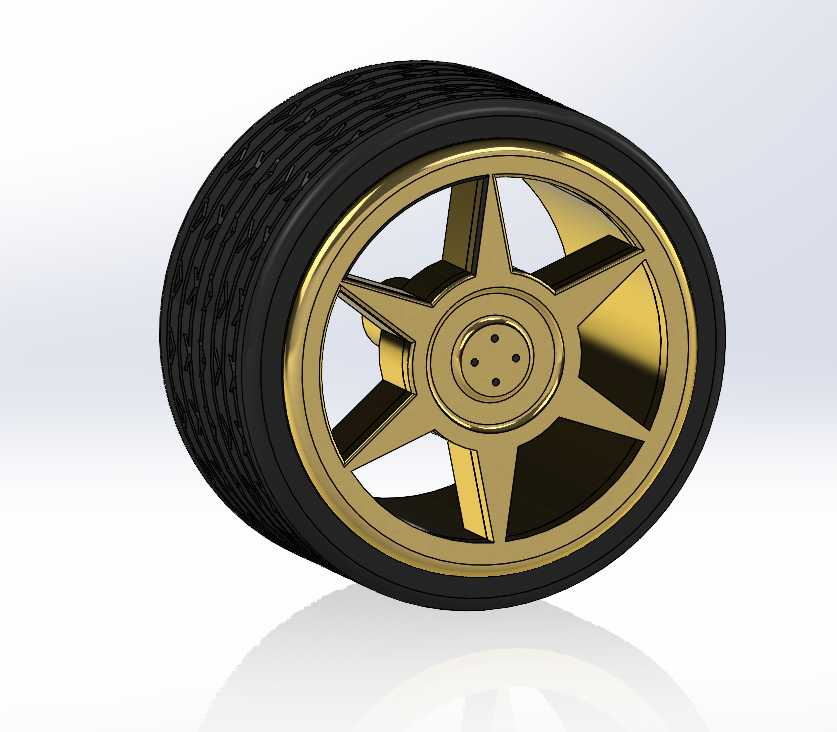

　　这款直径70毫米的橡胶行走轮，主要面向小型移动机器人的行走机构设计，适配教育类竞赛机器人、小型巡检移动平台、桌面级服务机器人的行走驱动需求，在室内平整铺装地面、实验室环氧地坪、短绒地毯等常见小型机器人作业场景下，都能提供稳定的抓附表现。从结构设计逻辑来看，轮体采用橡胶外圈加硬质轮毂的分体组合思路，外层橡胶胎面设计了多道周向排布的楔形防滑沟槽，沟槽沿轮体周向等距分布，既可以在轮体接触地面时通过橡胶形变排出接触面的空气，避免光滑地面上出现水膜或气膜导致的打滑，也能在轮体转向时提供足够的侧向抓地力，减少小型机器人急转、变向时的侧滑偏移量。轮毂部分采用带D型孔的安装接口，这种轴孔配合形式不需要额外的键槽加工，

　　直接匹配对应尺寸的D型输出轴即可传递扭矩，安装时只需要将轴插入轮毂孔位，依靠D型切面的止转作用就能避免轮体与驱动轴之间出现相对转动，相比普通圆孔加顶丝的固定方式，D型孔的配合能承受更大的瞬时启动扭矩，不会出现长时间运行后顶丝松动、轮体打滑空转的问题，非常适合小型机器人频繁启停、反复正反转的运动特性。轮体的安装边界需要重点关注，除了70毫米的外径参数，轮毂的轴向宽度、安装孔的深度都需要和驱动轴的伸出长度匹配，设计安装位时要预留出轮体与机架侧板之间的间隙，避免轮体转动时摩擦机架造成额外的运行阻力；同时胎面橡胶的厚度经过匹配设计，既保证了足够的缓冲形变空间，在机器人经过地面微小接缝、细小颗粒障碍物时能通过橡胶形变吸收冲击，

　　减少震动传递到机架上的传感器部件，也不会因为橡胶过厚导致轮体滚动时出现径向形变量过大，影响机器人的行走定位精度。在实际选型适配时，这款轮体适合搭配直径6毫米的D型输出轴直流减速电机使用，单轮的承重能力可以满足总重5公斤以内的小型移动机器人需求，胎面的橡胶硬度控制在邵氏60度左右，既不会因为硬度过高导致抓地力不足，也不会因为硬度过低导致轮体滚动阻力过大，增加电机的负载功耗。轮体的轮毂部分采用硬质工程塑料材质，和橡胶外圈通过包胶工艺结合，两者之间的结合强度可以满足机器人正常行走时的扭矩传递需求，不会出现橡胶外圈与轮毂脱层、相对转动的问题。从结构建模的细节来看，胎面的防滑沟槽深度控制在1.5毫米左右，沟槽的侧壁做了微小的拔模角度，

　　既保证了模具加工时的脱模便利性，也能避免沟槽内容易卡入地面细小杂物的问题，日常运行时地面的灰尘、细小纤维不会轻易嵌在沟槽内，减少了日常维护的工作量。轮毂内侧做了环形的减重槽，在保证轮毂结构强度、满足安装孔位受力要求的前提下，尽可能降低轮体自身的转动惯量，让电机驱动轮体启停时的响应速度更快，对于需要精准控制行走距离、做路径跟踪的小型机器人来说，更低的转动惯量也能减少停止时的过冲量，提升运动控制的精度。在做整机结构布局时，要注意轮体的安装高度，70毫米直径的轮体对应的机架底部离地间隙大概在10毫米左右，这个间隙高度可以避开地面常见的细小障碍物，同时也不会因为重心过高影响机器人的行走稳定性，配合对应的万向从动轮使用时，要注意主动轮与从动轮的高度差匹配，保证四个轮体（两个主动轮加两个从动万向轮，或者三个轮体布局）都能均匀接触地面，避免出现个别轮体悬空、抓地力不足导致的行走跑偏问题。
