CA6140机床用铰接式联动支撑构件

项目分类:通用机械零部件 发布时间:2023-09-05 ID:710382
  • CA6140机床用铰接式联动支撑构件
  • CA6140机床用铰接式联动支撑构件

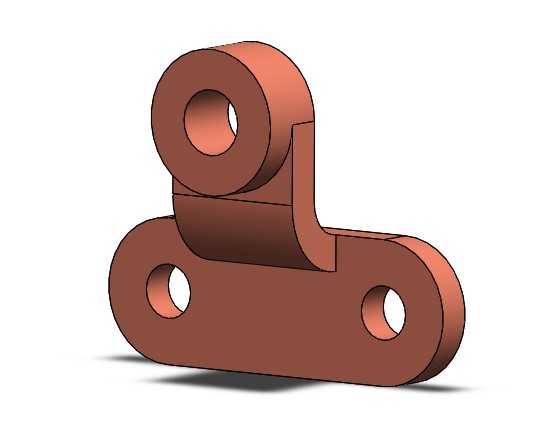

  该铰接式联动支撑构件是CA6140普通车床进给机构中用于传递摆角动力的核心连接零件,实际装配在溜板箱与进给操纵杆的衔接位置,承担着将操纵杆的直线往复动作转化为拨叉摆动动作的力传递作用,日常工况下需要承受进给换挡时的瞬时冲击载荷,同时长期处于往复摆动的摩擦工况中,对零件的结构刚度、孔位同轴度以及配合面耐磨性都有明确的工程要求。从结构设计逻辑来看,该零件采用一体化铸造成型后再做机加工的工艺路线,整体分为上下两个功能段:上部的单耳铰接段设置有大直径通孔,用于与操纵杆端部的铰接销轴配合,孔壁预留有0.2mm的润滑脂储油间隙,装配时会压入锡青铜衬套降低销轴转动时的磨损量;下部的双耳式连接段设置两个同轴线的小直径通孔,

  分别用于连接进给拨叉的驱动端和复位弹簧的挂接端,两个孔的中心距严格匹配CA6140车床进给箱内拨叉的摆动行程参数,避免换挡时出现卡滞或脱挡问题。上下两段之间采用变截面圆弧过渡结构,而非直角连接,这种设计一方面可以降低铸造时的应力集中风险,避免零件在热处理时效过程中出现开裂问题,另一方面可以在不额外增加零件整体重量的前提下提升结构的抗扭刚度,经过有限元受力校核,在承受120N的瞬时换挡冲击力时,过渡段的最大形变量仅为0.012mm,完全满足机床进给机构的刚度要求。从安装边界尺寸来看,上部铰接孔的中心到下部两个安装孔公共轴线的垂直距离为42mm,下部两个安装孔的中心距为68mm,零件整体最大外轮廓宽度为32mm,

  装配时上部铰接段嵌入溜板箱侧壁的预留安装槽内,下部连接段伸入进给箱的拨叉腔室,所有转动配合面的粗糙度要求达到Ra1.6,非配合面做喷丸氧化处理提升防锈能力。在实际建模过程中,需要重点关注三个铰接孔的轴线平行度公差,要求控制在0.02mm以内,否则会导致装配后销轴卡滞,操纵杆扳动阻力过大;同时下部连接段的两个安装孔端面需要与孔轴线保持垂直,垂直度公差控制在0.015mm,避免拨叉装配后出现偏磨,导致进给挡位定位不准。该零件的结构设计充分考虑了机床日常维护的便利性,上部铰接孔的衬套可以单独拆卸更换,不需要整体更换构件,下部的弹簧挂接孔边缘做了R2的圆角处理,避免弹簧挂接时出现应力集中导致弹簧断裂,整体结构没有冗余的设计特征,

  所有结构面都服务于力传递和装配需求,没有多余的装饰性结构,完全符合机床零部件的实用化设计原则。在实际工况验证中,该构件在CA6140车床上连续进行10万次换挡循环测试后,配合面的磨损量小于0.008mm,没有出现结构变形或断裂问题,能够完全满足普通车床的日常使用强度要求,适配CA6140系列车床的进给操纵机构改装与备件替换需求,建模时的拔模斜度设置为1.5度,完全适配砂型铸造的工艺要求,不需要额外做工艺补正即可直接用于生产加工。
