滚装船系泊用花键轴套传动组件结构

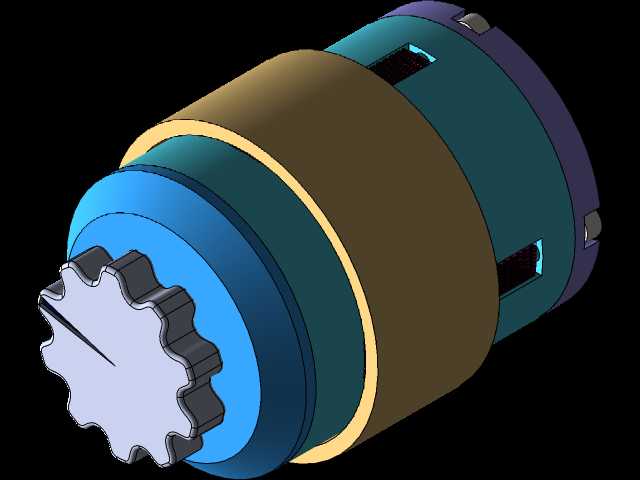

　　这套滚装船系泊系统配套的花键传动轴套组件，主要应用于滚装船码头系泊工位的缆绳收放传动链路中，承担扭矩传递、轴向滑移补偿的核心作用，适配滚装船靠泊时潮汐涨落、船体晃动带来的系泊载荷动态变化需求。滚装船作业时，车辆通过跳板直接上下船舱，系泊系统需要持续稳定吸收船体受波浪、车辆上下载荷变化产生的位移量，这套轴套组件的花键端采用渐开线齿形设计，齿侧预留了合理的配合间隙，既可以保证周向扭矩传递的同步性，避免传动过程中出现齿面冲击异响，又能允许轴段在花键配合范围内做一定量的轴向窜动，补偿安装过程中出现的同轴度误差，以及作业过程中结构件受力变形带来的位置偏移。从结构分层来看，组件从外到内依次设置了防护外套层、缓冲隔层、传动基体层、花键配合层，

　　最外侧的圆柱防护段采用大直径圆柱面设计，外径尺寸匹配系泊绞车的安装腔体边界，安装时可以直接嵌入绞车的支撑座孔内，外圆面与支撑座之间设置耐磨衬套配合，降低转动过程中的摩擦损耗，延长部件的维护周期。中间的缓冲隔层采用不同材质的分层结构，棕色段为耐磨尼龙材质，主要承担径向载荷的缓冲作用，当系泊缆绳突然受冲击载荷时，该层可以吸收部分瞬时冲击能量，避免刚性传动导致的齿面崩裂、轴段变形问题；蓝绿色段为金属基体的密封配合段，外圆面开设有环形密封槽，用于安装O型密封圈，隔绝码头环境中的海水雾气、粉尘进入花键配合腔，防止花键齿面出现锈蚀卡滞问题。端部的花键结构采用大模数渐开线花键设计，齿顶做了圆弧倒角处理，安装时可以快速与对接轴的花键槽对位，

　　无需反复调整角度即可完成装配，齿面经过硬化处理，表面硬度满足长期反复滑移、扭矩传递的耐磨要求，花键根部做了圆角过渡，避免应力集中导致的齿根断裂问题，适配系泊系统频繁正反转、载荷波动大的工况特点。设计过程中，针对滚装船码头高盐雾、高湿度的作业环境，所有金属外露面都做了防腐镀层处理，不同材质的配合面之间预留了合理的热胀冷缩间隙，避免环境温度变化导致配合面出现卡滞问题。组件的轴向总长度适配现有系泊绞车的安装空间，不需要对原有绞车的支撑结构做改动即可直接替换原有部件，安装时仅需要将轴套整体嵌入支撑座孔，对齐花键对位标记推入对接轴，完成端盖固定即可投入使用，降低现场维护的更换难度。花键配合段的有效啮合长度满足最大额定扭矩下的齿面接触强度要求，

　　即使在单齿受力的极端工况下，齿面接触应力也在材料许用应力范围内，不会出现齿面压溃、塑性变形的问题。外侧的环形凸台结构用于轴向定位，安装时凸台端面与支撑座端面贴合，配合轴向定位销即可限制轴套的轴向窜动量，保证传动过程中轴套的位置稳定性，避免轴向窜动导致的密封件磨损、传动对位偏差问题。密封槽的尺寸设计适配常用的标准O型圈规格，后期维护时可以直接采购标准密封件更换，无需定制特殊规格配件，降低运维成本。组件的整体动平衡精度满足系泊绞车的转动转速要求，转动过程中不会出现额外的振动载荷，保证绞车收放缆绳过程中的运行平稳性，避免缆绳收放过程中出现跳动、排绳不齐的问题。
