机床用组合式定位夹紧功能块结构

项目分类:通用机械零部件 发布时间:2023-09-05 ID:710512
  • 机床用组合式定位夹紧功能块结构
  • 机床用组合式定位夹紧功能块结构

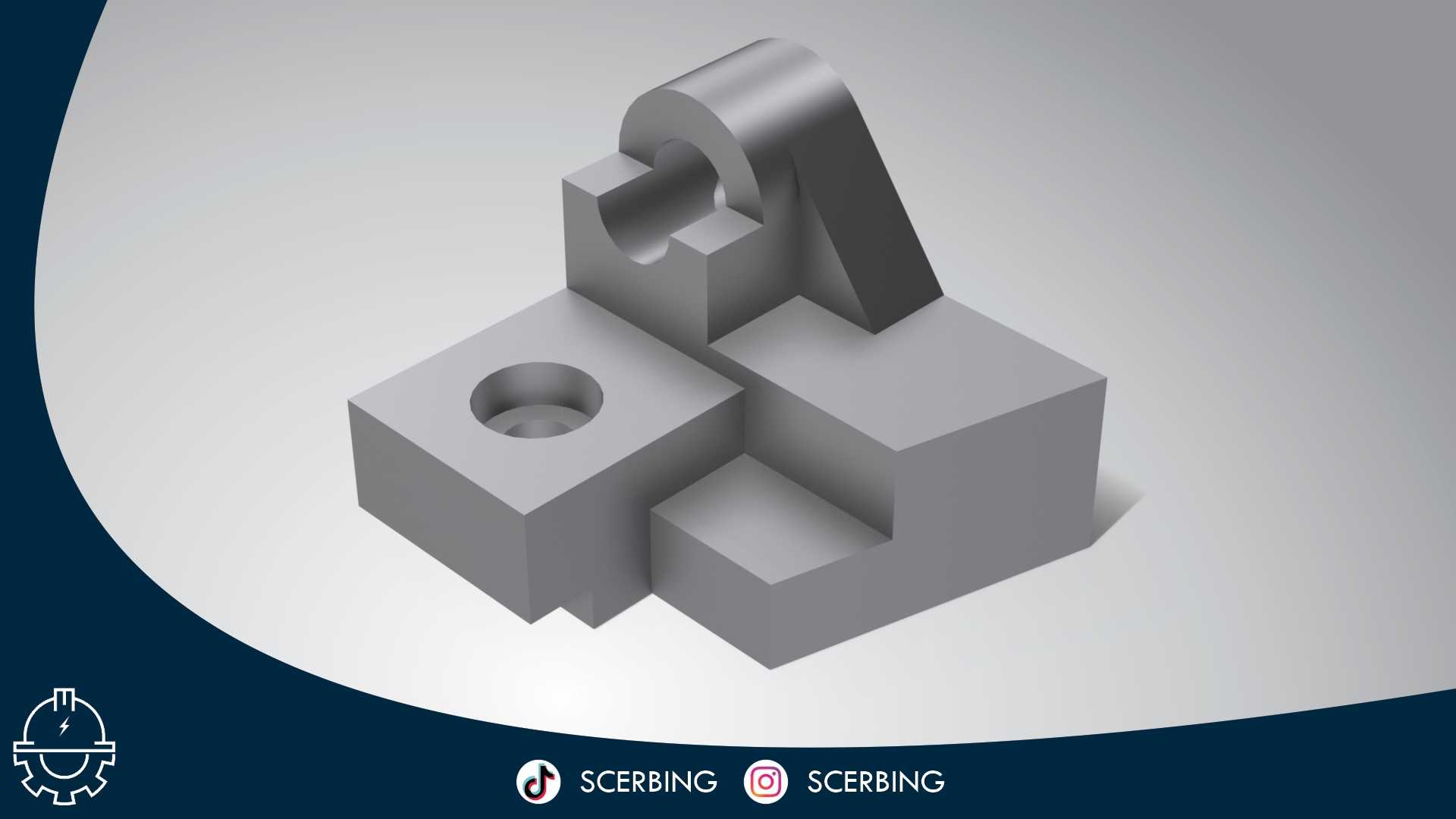

  这类组合式功能块常见于普通车床的工装夹具配套工位,主要承担工件定位、辅助夹紧的作用,在CA6140这类普通卧式车床的中小批量零件加工场景中,这类集成式结构件可以减少零散工装的拼装时间,降低工位调整的累计误差。从结构布局来看,下部的方块基体是整个构件的安装基准,基体上开设的沉孔用于穿装内六角螺栓,可将整个构件固定在车床中拖板的工装平台或者专用夹具的基础板上,沉孔的深度设计刚好覆盖螺栓头部的安装高度,避免螺栓突出基体上表面影响工件放置的平面度。基体一侧延伸出的带半开放圆弧槽的凸耳结构,是整个构件的核心定位部位,圆弧槽的内径尺寸匹配常用的棒料工件外径,加工时棒料卡入圆弧槽内可以限制径向的四个自由度,

  配合尾座顶尖的顶紧即可完成轴类零件的粗车工序定位,圆弧槽的开口方向朝向车床主轴侧,方便工件快速吊装入位,不需要从端部穿装,能缩短上下料的辅助时间。凸耳旁侧的斜向加强筋连接圆弧凸耳与下部基体,在承受切削力冲击时可以避免凸耳根部出现应力集中,筋板的厚度根据车床最大切削抗力计算取值,既保证足够的结构刚性,又不会过多增加构件的整体重量。基体上的阶梯凸台结构是辅助支撑面,针对带台阶的异形轴类零件,这个凸台可以托住工件的台阶端面,分担切削过程中工件的颤振能量,减少加工表面的振纹。整个构件的外形尺寸控制在120mm×100mm×90mm的范围内,安装时的边界距离相邻工装的最小间隙预留15mm,避免拖板移动时与其他夹具部件发生运动干涉。

  设计这类构件时,首先要匹配CA6140车床中拖板的T型槽间距,确定基体上安装沉孔的孔位坐标,保证螺栓可以顺利穿入T型槽内的T型螺母;其次圆弧定位槽的中心高度要与车床主轴的中心高完全一致,误差控制在0.02mm以内,否则会导致加工出的轴类零件出现同轴度超差的问题;所有与工件接触的定位面都需要进行磨削加工,表面粗糙度达到Ra1.6,减少定位面的磨损,延长构件的使用寿命。在实际使用场景中,这类功能块不需要复杂的调整,更换不同内径的圆弧槽构件即可适配不同直径的棒料加工,相比通用三爪卡盘的装夹方式,在加工短轴类零件时的装夹效率提升40%左右,同时可以避开卡盘爪对刀具走刀路径的干涉,实现工件全长范围的一次走刀加工。

  构件的所有棱边都做了C2的倒角处理,避免安装调整时划伤操作人员,也减少应力集中导致的构件开裂风险。基体底部的平面经过平磨处理,平面度误差不超过0.01mm,保证安装后与工装平台的贴合度,避免切削受力时构件出现偏移。斜筋的倾斜角度设置为45度,在保证刚性的同时,预留出足够的排屑空间,车削产生的铁屑可以顺着斜筋的斜面滑落,不会堆积在定位槽内影响工件的定位精度。
