立式手动捆扎打包工位设备结构

　　该设备面向小型加工车间、仓储分拣点、纸箱及软包物料整理工位使用，核心作用是通过人工施力完成带料张紧与捆扎动作，适合产量不连续、包装规格变化较多的场景。相比全自动捆扎线，这类立式手动结构不依赖复杂电控和气源，布置时只需预留单人操作空间，设备可靠近工作台、物料暂存区或出货检验区放置，便于操作人员取放待捆物件。

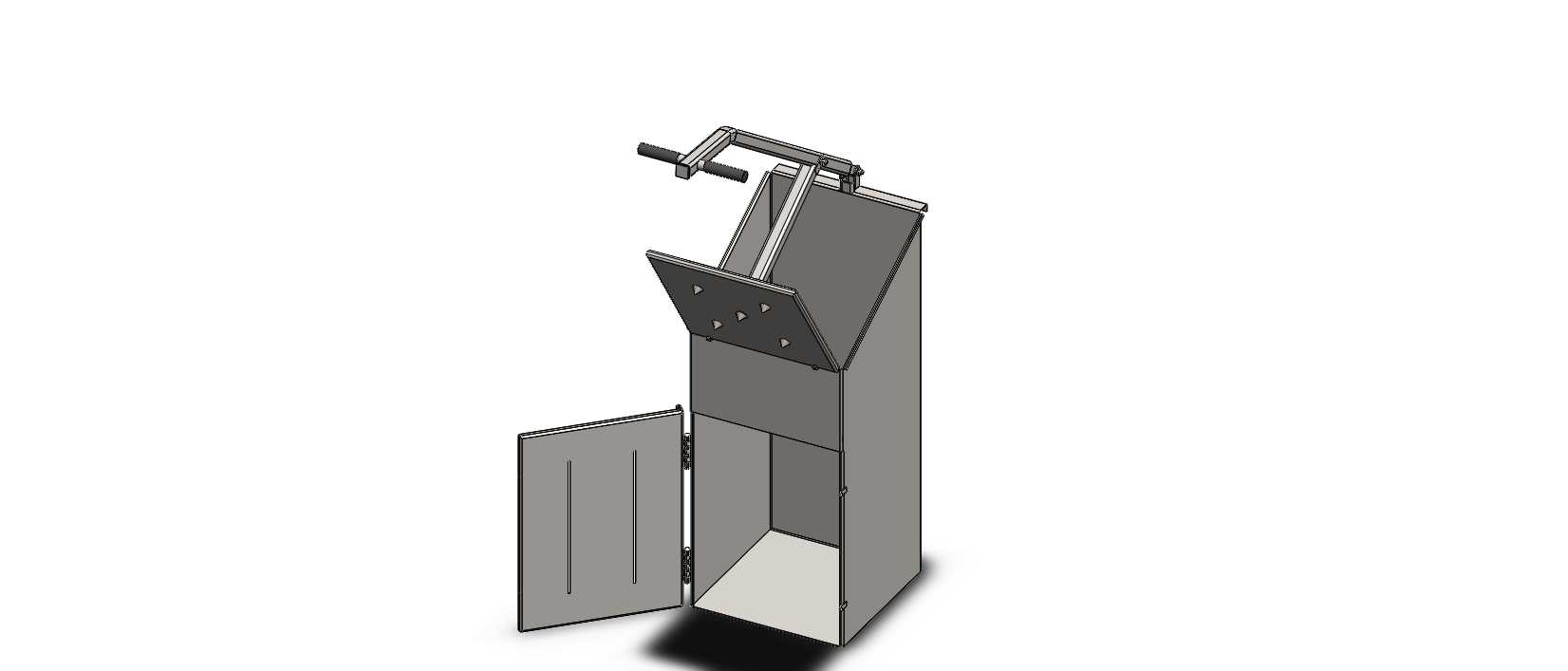

　　整体采用立柜式承载思路，下部为钣金箱体，既承担机架支撑，又可容纳内部传动、带道或储放空间。柜门通过铰链侧向开启，检修时可直接暴露内部杆件与连接部位，日常清理带屑、调整张紧行程或更换易损件都比较方便。柜体板材以折弯和焊接形成封闭截面，底部接触面较宽，能够在人工压杆、拉带过程中提供稳定反力，减少整机晃动。上部工作区设置倾斜面板，操作者站立时可观察捆扎位置，手部动作路径短，压杆布置在设备顶端附近，符合从上向下施力的习惯。

　　功能结构上，手动压杆通过杠杆关系放大输入力，杆系将手部下压动作转换为张紧、压合或锁止所需的机械运动。长压杆向外伸出，端部设置握持段，便于在较大行程内持续施力；铰接点位置经过力臂分配，使初始空行程轻快，末端张紧阶段获得更大机械增益。上部斜板承担物料定位和防护作用，板面上的固定孔用于安装导向件、限位块或带槽组件，各零件之间多采用螺栓连接，便于在三维设计中检查装配干涉，也方便后期维护拆装。

　　从安装边界看，设备高度方向占比较大，宽度和深度相对紧凑，适合狭窄通道旁的独立工位。布置时应在柜体前方预留取放物料空间，侧面保留柜门开启半径，顶部压杆运动范围内不得布置货架、管线或照明灯具。底部建议落在平整硬实地面上，若现场连续作业频率较高，可通过地脚螺栓或减振垫固定，以承受反复杠杆载荷。

　　建模时需要重点关注钣金折弯余量、柜门铰链轴线、压杆极限摆角、内部杆件运动间隙以及操作者站立可达范围。外形并非单纯追求封闭外观，而是把施力、检修、物料导向和整机稳定集中在一个立式框架内：下部柜体保证刚度和储物能力，中部开放区域方便穿带和维护，上部杠杆机构完成人力放大，倾斜面板则改善观察与操作姿态。该结构适用于纸箱、袋装件、轻型成捆物料的人工打包环节，也可作为半自动包装工位中的辅助捆扎单元进行选型参考。
