带透镜支架的PCB板防护电路外壳

　　这套壳体结构面向小型控制板、传感板和指示灯类电子组件的封装需求，常见于设备操作面板、工位检测装置、工业指示灯盒以及嵌入式控制模块中。实际使用时，PCB板固定在盒体内部，顶面圆形区域用于安装透镜或旋钮类元件，侧面开孔则承担线缆进出、接头安装和通风避让等功能，使电路板在装配后能够获得稳定的机械防护与较清晰的外部操作界面。

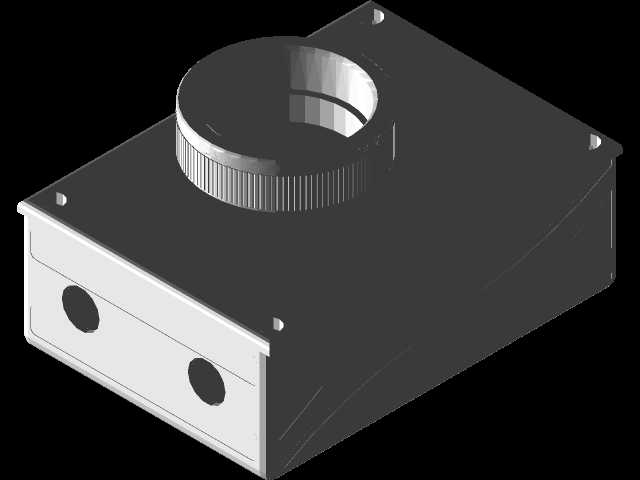

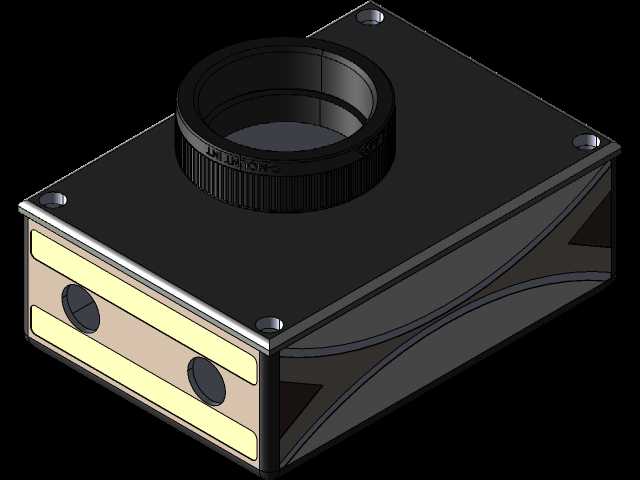

　　从结构布置看，外壳采用矩形盒体作为主体，内部空间规整，便于按照板卡轮廓布置螺钉柱、限位筋和走线通道。顶面圆形凸台是整个设计的重点，其环形壁面与透镜支架相配合，既可以约束光学元件的同轴位置，也能在旋钮、指示环或透光罩装配时提供承托面。凸台周边保留了平整安装面，方便密封圈、压圈或装饰环贴合，减少后期装配时的偏摆和间隙不均。

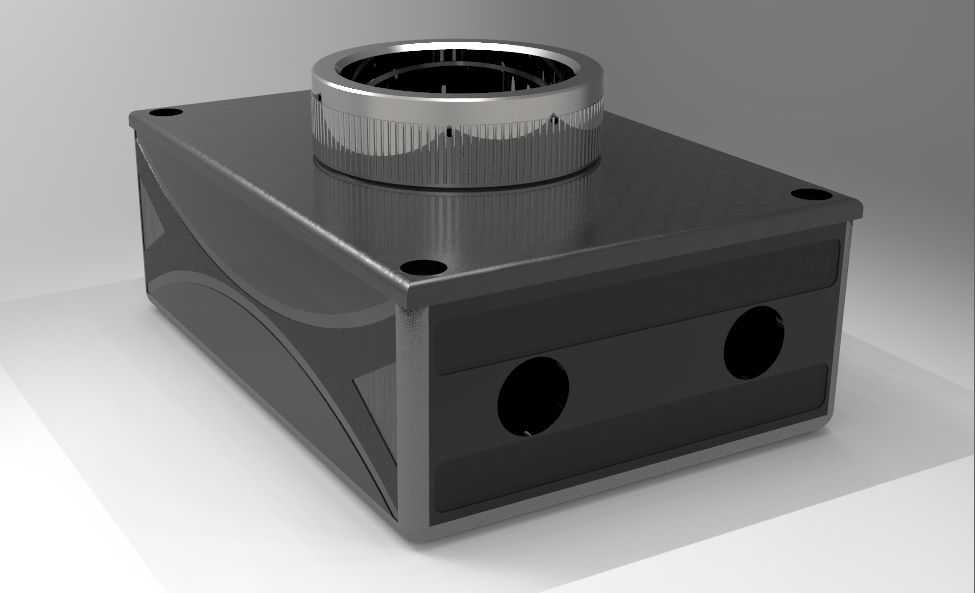

　　盒体侧壁的两个圆孔对应外接电缆或航空插头的安装位置，孔位高度避开底部安装面，使线束在弯曲半径内自然引出，避免插头与安装基面干涉。壳体四角设置沉孔或固定孔，可直接通过螺钉将整个组件固定在面板、支架或设备外壁上。设计时需要重点核对孔位与内部板卡接插件的相对距离，若插头外径较大，还应在盒壁外侧预留螺母锁紧和扳手操作空间。

　　建模过程中，盒体壁厚、圆角过渡和螺钉柱根部加强需要统一考虑。壁厚过薄会导致注塑或钣金成型后刚性不足，壁厚突变则容易在转角处产生收缩或应力集中。顶面圆形支架与盒体交接处采用连续圆角，可提高承载能力；侧壁开孔周围增加局部凸缘或加厚区，能够降低接线插拔时对盒壁造成的变形。内部PCB支撑柱的高度应与板上最高元件保持安全间隙，同时让透镜中心与板上发光或感应元件对齐。

　　安装边界方面，矩形底面决定了面板开孔和固定孔间距，外部接插件需计入插头、线缆弯曲和维护拆卸空间；顶部透镜区域要高于盒盖平面，防止设备贴合安装时压伤透光件。整体结构在满足防护、固定和走线的前提下，把板卡封装、光学元件定位与外部接线集中在一个紧凑壳体内，适合作为小型电子控制单元的外壳方案进行深化设计。
