厨房台盆嵌入式下水过滤接头

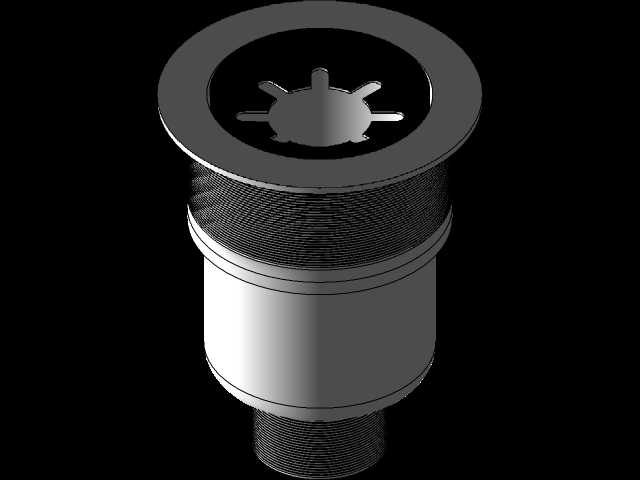

　　这套下水接头的结构围绕台盆台面的安装工况展开，最上端的宽边法兰盘直接压接在水槽开孔的上沿，法兰下方的外螺纹段用来搭配锁紧螺母，从台面下方旋紧后把整个接头固定在开孔位置，螺纹段的长度预留了常见不锈钢水槽、人造石台面的厚度公差，就算台面下方叠加了密封胶圈、防滑垫片，锁紧行程也不会出现顶死或者锁不紧的问题。法兰顶面内嵌的黑色拦污篮是核心功能件，篮体边缘做了卡扣定位，刚好卡在法兰内圈的限位槽里，不会因为下水水流的冲击发生偏转或者掉落到下方管路里，篮面上的镂空栅格尺寸经过权衡，既可以拦住菜叶、饭粒、金属餐具碎屑这类大块杂物，避免杂物直接冲入排水横管造成淤积堵塞，又不会因为开孔过小导致排水速度跟不上水龙头的最大流量，出现台盆积水漫溢的情况。

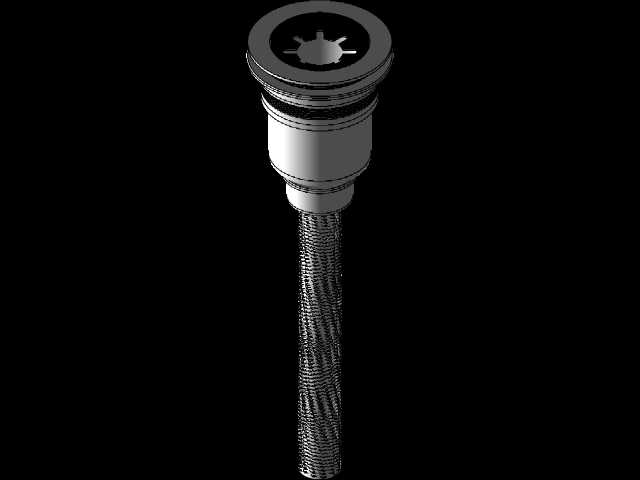

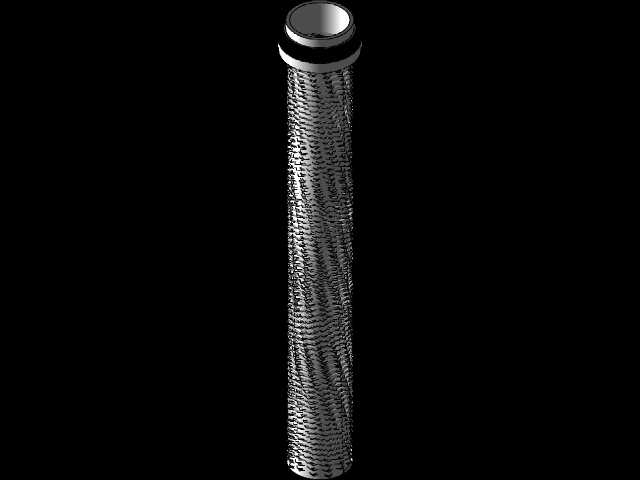

　　接头中段的变径腔体做了圆滑过渡，没有突兀的直角台阶，水流带着杂质从上方落入腔体时不会在转角处形成挂污死角，日常拆开清理的时候，腔体内壁的残留污渍可以直接用抹布一次性擦拭干净。下端的小直径插接段是标准排水软管对接接口，外壁预留了多圈环形防滑槽，当波纹排水软管套接到接口上之后，外加喉箍锁紧时，胶圈会嵌入环形槽的空隙里，就算管路内出现瞬时负压或者水锤冲击，软管也不会从接头上滑脱。在实际家装和餐饮后厨的应用场景里，这类接头既要满足快速排水的通流能力，还要兼顾拆装清理的便捷性，建模过程中所有配合面的公差都按照民用给排水配件的通用规范设定，法兰和台盆接触的端面预留了密封垫片的压缩量，不需要额外打大量玻璃胶就能实现接触面的防渗漏，

　　后期需要拆开疏通管道的时候，直接拧下下方的锁紧螺母就能把整个接头从台盆开孔处取出，不会因为胶层粘死台面导致拆卸时破坏台盆表面。整个零件的外形轮廓没有复杂的侧凹结构，量产时既可以采用注塑工艺批量生产，也可以根据使用场景选用不锈钢板材冲压成型，不同材质的版本可以分别适配家用厨房、餐饮后厨、实验室清洗台这类不同的排水需求，接口尺寸兼容市面上绝大多数常规台盆的开孔规格，不需要现场额外扩孔或者变径转接。
