立式柜门承重铰链精密结构设计

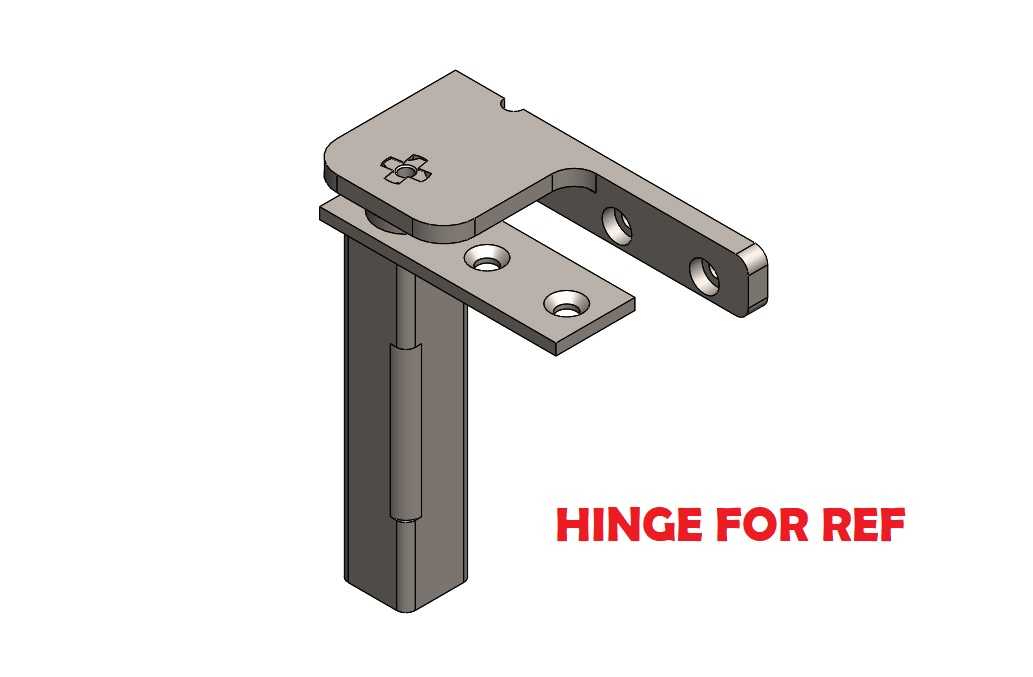

　　这套立式铰链结构面向箱体门体的铰接连接需求展开，核心承载件采用竖直立柱式转轴布局，区别于常规平板合页的同轴叠片形式，转轴段以方柱形态向下延伸，直接承担门体开启过程中的剪切与倾覆力矩，在立式冷藏柜、工业电气柜、设备防护门这类门体自重较大、开启频次高的场景中，能有效避免普通薄合页长期使用后出现的转轴变形、门体下垂问题。

　　从安装边界来看，铰链顶部的弯折安装板预留了两组沉头固定孔，一块板件贴合柜体门框端面锁附，另一块延伸臂对应门体内侧安装位，孔位间距按照常规箱体钣金的安装孔系排布，装配时无需在门框边缘额外加工避让槽，竖直立柱的横截面尺寸控制在较小范围，关门状态下立柱完全隐藏在门体与柜体的拼接缝隙内侧，不会外露突出磕碰过往人员，也不会占用箱体内部的储物空间。

　　功能设计上，转轴配合面预留了合理的转动间隙，既保证门体可以顺畅完成90度以上角度的开合，又通过上下配合面的轴向限位约束门体的窜动，门体悬挂后不会沿转轴方向出现上下滑移；安装板的弯折角度经过匹配，门体完全闭合时延伸臂与柜体面保持平行，锁紧后门体与柜体密封条可以均匀压紧，不会出现局部缝隙漏冷、防尘失效的情况。

　　建模过程中对各钣金件的折弯圆角、板材厚度都做了还原，固定孔的直径适配常用的自攻螺丝与机螺钉规格，结构工程师在做柜体整机布局时，可以直接调取该铰链核对门体开启轨迹，确认开门过程中门体边缘不会与柜体侧边、周边布置的管路元件发生干涉；针对需要更换铰链的维保场景，该结构的外露固定孔全部位于门体打开后的可视区域，拆卸螺丝即可完成铰链更换，不需要拆解门体其他附属部件。

　　在承重匹配方面，竖直立柱的受力截面相比普通薄片状合页更大，配合加宽的安装贴合面，单点铰链即可承载常规立式箱门的重量，大尺寸门体只需在门体上下端各布置一件同规格铰链，就能保证整扇门的开合稳定性，长期往复转动后铰接位置的旷量也能控制在允许范围内，适配商用制冷设备、工业控制柜、机床防护门等多种需要立式铰接的装配场景。
