履带式遥控移动底盘行走机构

　　这套履带式行走底盘主要面向小型移动装备的承载与越障需求，常见于巡检探测、教学实验、轻型搬运以及复杂地形通行的小型载具开发场景。整机采用双侧履带对称布置，依靠履带与地面的大面积接触来分散载荷，相比轮式结构在松软、碎石或轻微起伏路面上具备更低的接地比压，打滑倾向更小，通过性更稳定。

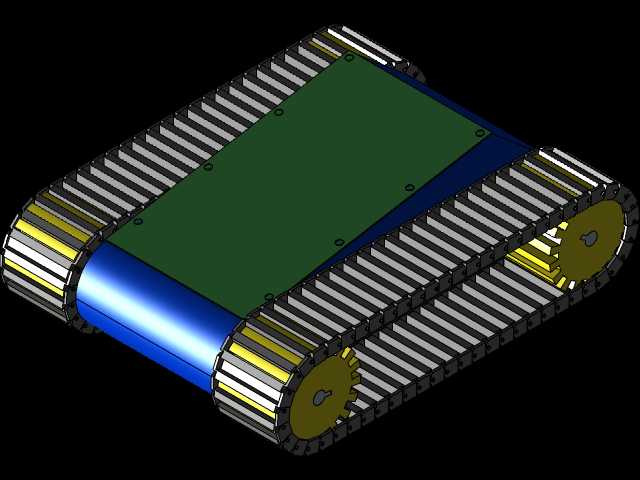

　　从结构布置看，底盘中部预留了一块平整的承载面板，面板上分布有多处安装孔位，可直接固定控制板、电池盒、传感器支架或上层作业模块。这块承载区是整机的安装边界核心，后续加装云台、机械臂、探测仪器时，都需要以该板面的孔距和高度为基准校核干涉。两侧履带环绕主动轮、从动轮及支撑段运行，端部齿轮与履带啮合传递扭矩，齿形与履带节距需保持匹配，否则在转向或急加速时容易出现跳齿、脱带。

　　设计思路上，行走部分把驱动、张紧和承载整合在紧凑框架内。前端蓝色滚筒类构件承担导向与张紧作用，通过调整轮轴位置可以控制履带预紧力：预紧过松会造成履带拍打、跑偏，过紧则增大转动阻力并加速销轴磨损。履带板采用逐节铰接形式，既能绕轮缘平顺弯曲，又能在接地段保持近似直线，兼顾柔性绕行与刚性支撑。黄色主动轮位于履带端部，啮合点把电机扭矩转化为整机牵引力，双侧差速即可实现原地转向或小半径转弯，这也是履带底盘机动性的关键。

　　外形尺寸方面，整机呈扁平矩形轮廓，高度主要由履带轮径和上层板面厚度决定，低矮重心有利于爬坡和侧倾稳定。宽度方向双侧履带外扩，留出中部车体空间，安装时要保证左右轮系同轴度与履带平行度，任何一侧偏斜都会导致行走跑偏。结构工程师在复用此模型时，应重点核对驱动轮齿数、履带节数、张紧行程以及面板安装孔的坐标关系，并结合电机选型确认扭矩与接地阻力是否匹配，从而为后续电控集成和实机装配留出可靠的结构基础。
