V8引擎跨平面可配置曲轴结构设计

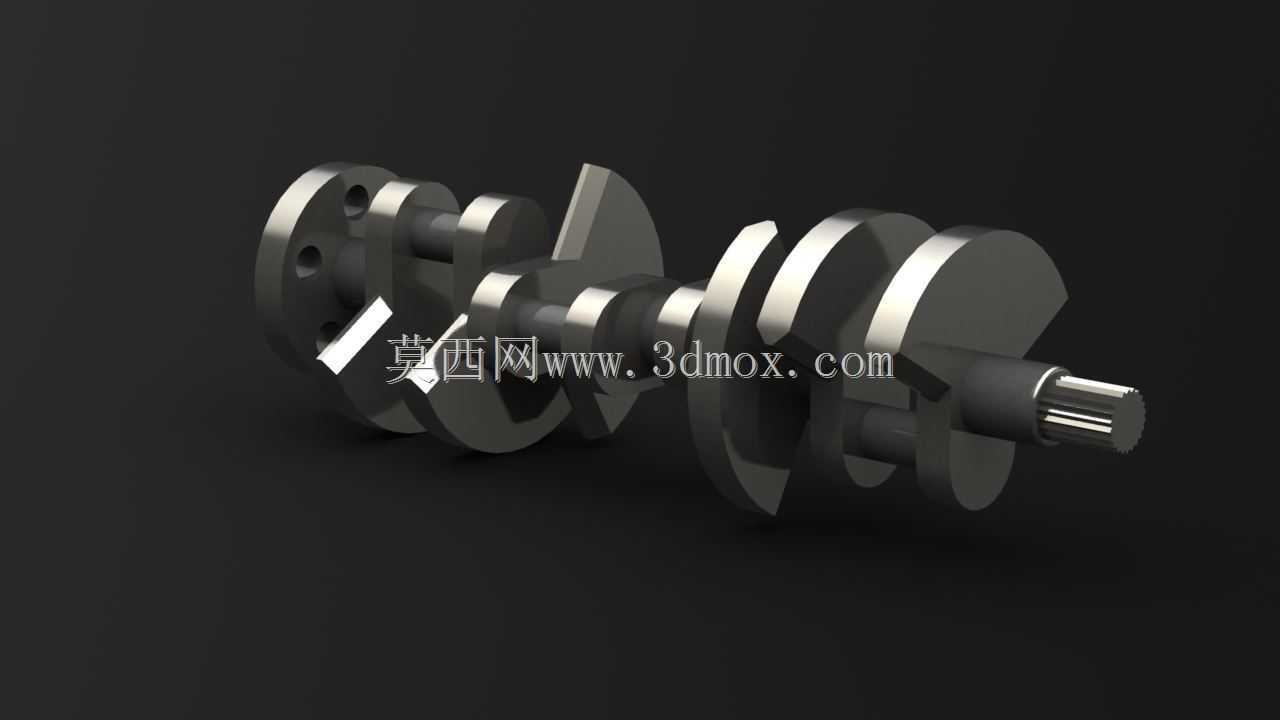

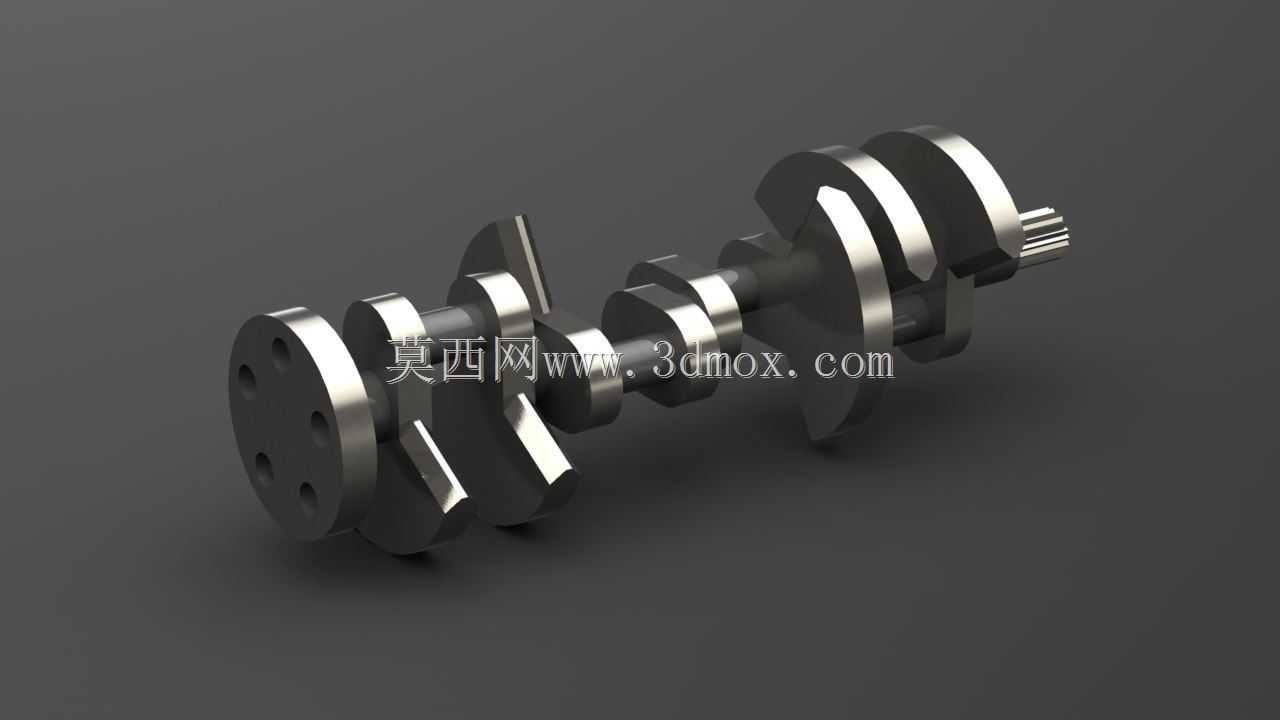

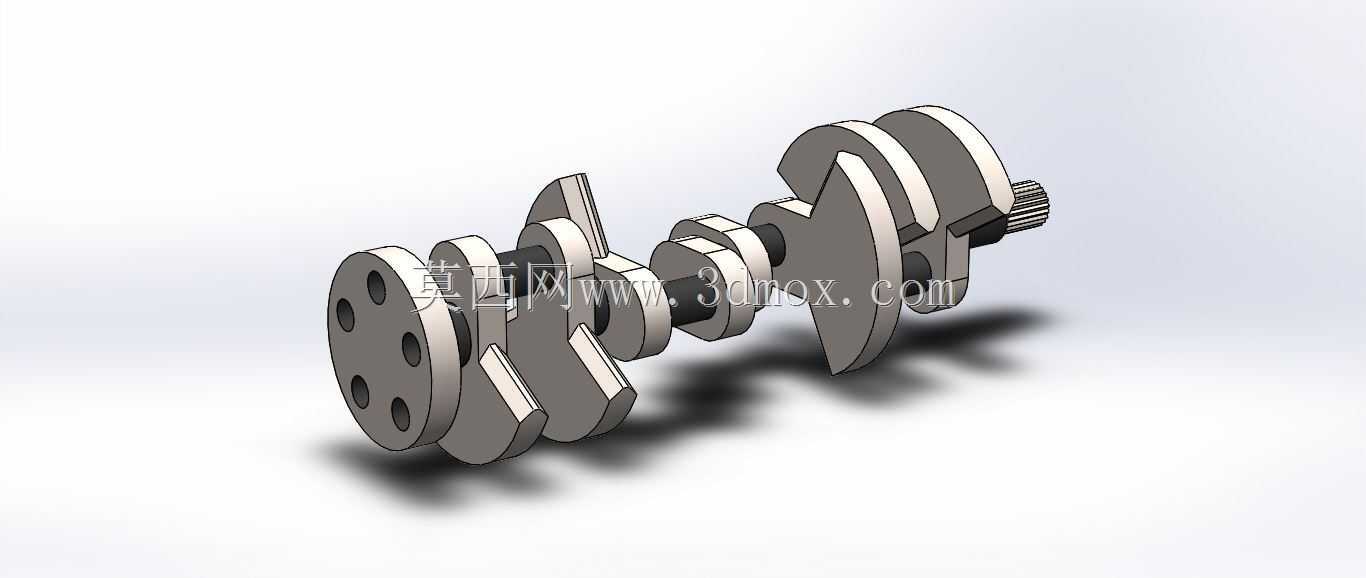

　　这款曲轴是V型八缸内燃机动力输出端的核心回转部件，主要应用在大排量乘用车辆、高性能动力单元以及小型固定式动力机组的动力总成中，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是内燃机动力传递路径上无法替代的关键承载构件。在实际动力运行工况下，曲轴需要持续承受连杆传递来的周期性交变燃气冲击力、往复惯性力与旋转离心力的复合载荷，因此结构设计阶段就需要充分平衡各曲拐的配重平衡，抵消不同气缸点火顺序带来的振动激励，保证动力输出的平顺性。

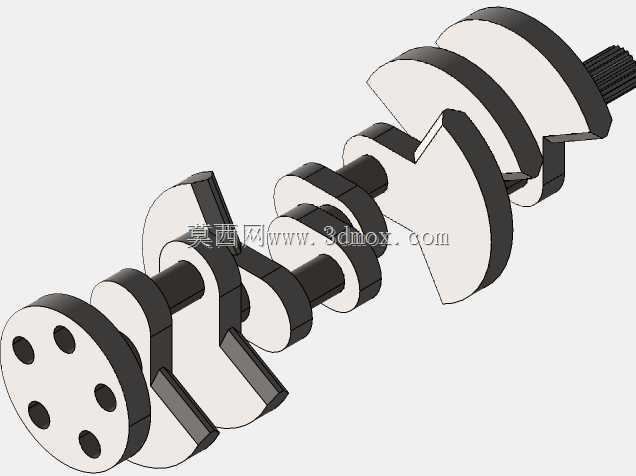

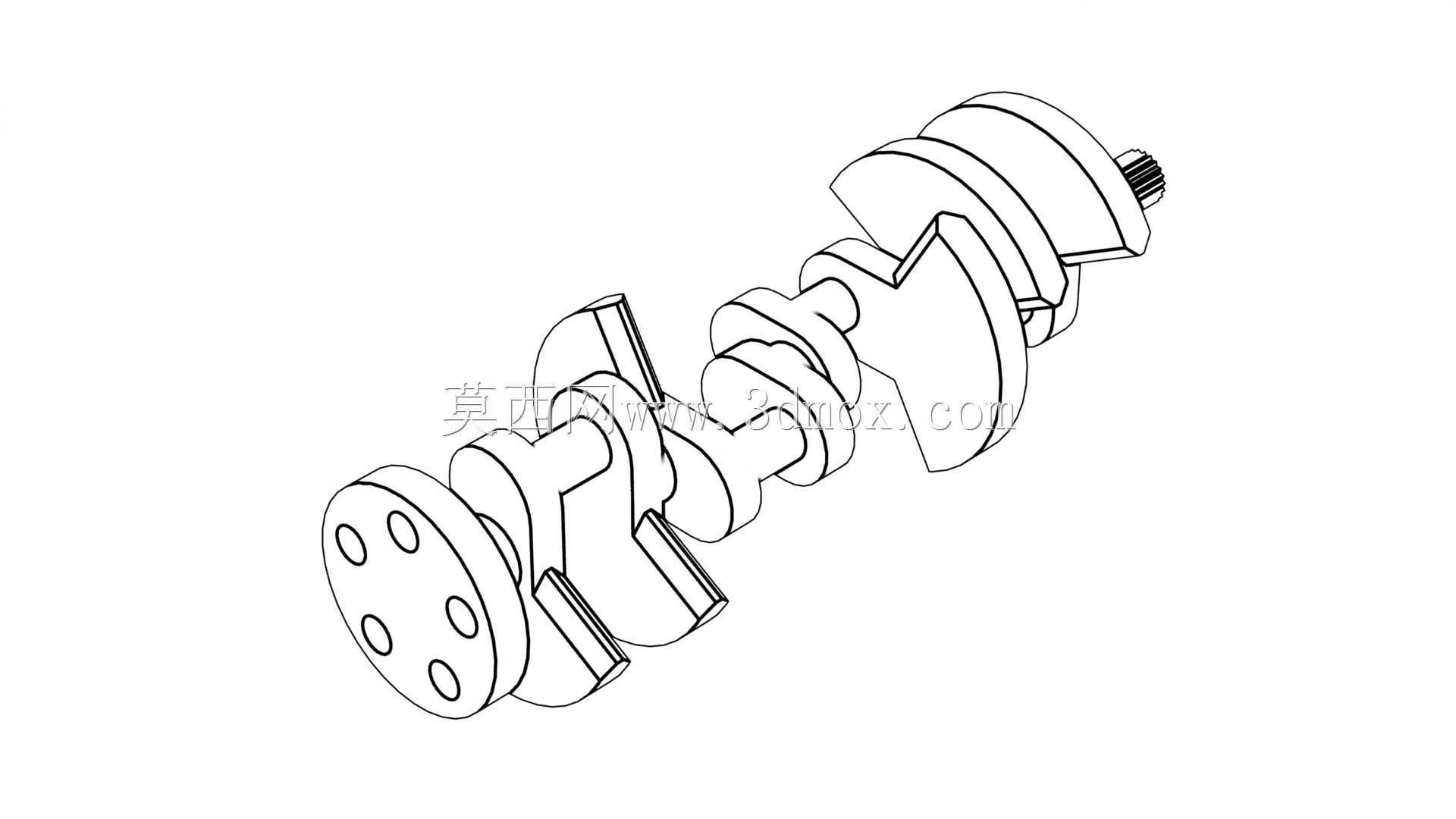

　　设计过程中采用跨平面曲拐布置方案，四个曲拐分别处于0度、270度、180度、90度的相位平面，这种布置方式能够让V8引擎的点火间隔更均匀，排气脉冲干扰更小，相比平平面曲轴更适合大排量低转速高扭矩的输出特性，同时兼顾高转速区间的动力响应表现。整体结构采用全支承设计思路，每两个相邻曲拐之间都设置主轴颈支撑位，能够有效降低曲拐工作过程中的弯曲挠度，提升曲轴整体的刚性与疲劳寿命，避免长期高载荷运行下出现轴颈变形、曲拐断裂的失效问题。

　　从安装边界与尺寸参数来看，曲轴总长度为114.5mm，适配的活塞行程为15mm，输出端法兰直径为30mm，法兰端安装孔采用节圆直径20mm的布置方式，共设置5个直径5mm的安装孔，能够直接匹配对应规格的飞轮总成与动力输出连接结构，安装时需要保证主轴颈与缸体主轴承座的同轴度公差，轴瓦配合间隙需要控制在合理区间，同时做好轴向定位，避免运行过程中出现轴向窜动影响配气机构与正时系统的对位精度。曲轴上的平衡块与曲拐采用一体化结构设计，能够在旋转过程中抵消活塞连杆组的往复惯性力矩，减少整机振动向缸体的传递，降低动力总成的NVH控制难度。油道设计采用斜向贯通式结构，润滑油能够从主轴颈油道直接输送到连杆轴颈位置，保证高转速运行下各摩擦副的润滑冷却效果，避免轴瓦出现干磨烧蚀的故障。

　　在实际装配场景中，这款曲轴需要匹配对应的轴瓦、止推片、正时齿轮以及飞轮组件，安装前需要对各轴颈的表面粗糙度、圆度圆柱度公差进行检测，确认无磕碰损伤、裂纹等缺陷后再进行总装，装配过程中需要按照规定扭矩分次拧紧主轴承盖与连杆轴承盖的紧固螺栓，保证各支撑点的受力均匀。
