CA6140车床通道插槽限位结构

　　该通道插槽属于CA6140普通车床改造与维修场景中的限位导向类结构件，在整机布局中主要承担滑移部件行程约束、安装位定位以及侧向防护的作用。普通车床在长期使用后，溜板、刀架附近的辅助走线、挡屑或行程触发位置容易出现磨损、变形，原有插槽若间隙过大，会导致相关附件在往复移动时出现晃动，直接影响行程开关触发精度和排屑导向稳定性；重新建模该件，可用于备件测绘替换、教学实训结构演示，也可作为机床局部改装时的安装基准件参考。

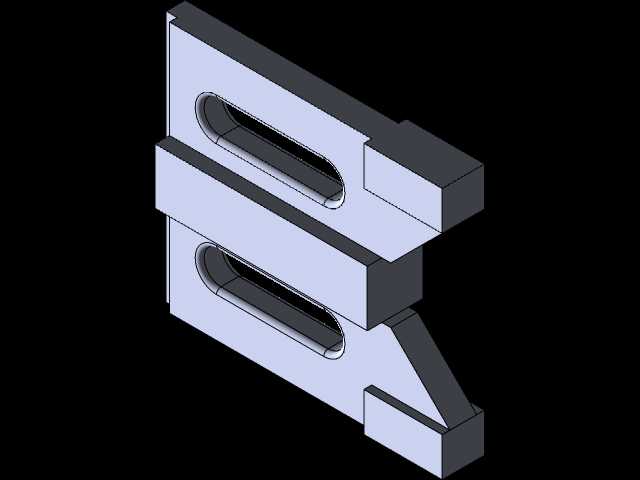

　　从结构功能上看，零件主体采用上下对称的双长槽布局，两条腰形通槽沿长度方向贯通，用于穿装紧固螺栓并提供位置调节余量。腰形槽两端做圆弧过渡，避免矩形尖角在受载时产生应力集中；槽宽与配套螺栓、平垫或滑块保持合理配合，既要保证紧固件能够顺畅滑入调整，又要控制侧向间隙，防止固定后出现偏转。零件中部由实体连接段将上下两层板体连成整体，保证两件槽位的平行度；右端设置阶梯状加厚块，用于贴合机床安装基面，增加接触面积，降低螺栓预紧后局部压陷风险。下端一侧延伸出斜向挡边，可在装配后对线缆、拖链或碎屑形成侧向引导，避免杂物直接卡入滑移区域。

　　建模时可先从中间基础块入手，确定整体长度、高度和板厚，再拉伸生成顶部实体并切除长圆槽；完成单侧特征后，利用基准面镜像得到下部对称结构，能够有效保证上下槽的中心距和轮廓一致性。背部切口需要与安装空间对应，建模过程中应保留切口边缘的壁厚，不能为了减重而削弱连接刚性。端部斜角不宜仅按外观处理，应结合相邻护板或床身轮廓确定角度，使零件在装入后既不与运动部件干涉，又能形成连续挡面。下端小凸台用于定位或承托，其高度应控制在安装边界内，防止装配时与基面螺栓头发生碰撞。

　　尺寸校核方面，重点关注腰形槽的有效调节长度、槽端到外边缘的安全距离、上下槽平行度以及总厚度方向的占用空间。安装面需保证平面度，螺栓孔位应允许在机床原有孔距存在偏差时进行微调；加厚区域与薄壁区域之间的过渡应尽量平缓，减少热处理或加工后的变形。对于实际加工，该件可选用Q235钢板焊接后铣削安装面，也可直接采用板材切割并修配槽口；若用于频繁调节的工位，可在槽边增加淬火衬板或耐磨垫片，以提高重复装夹后的寿命。整体结构并不复杂，但槽位对称度、安装基面贴合度和端部避让关系，是决定其能否在车床有限空间内稳定使用的关键。
