CA6140车床三爪卡盘手指支撑结构

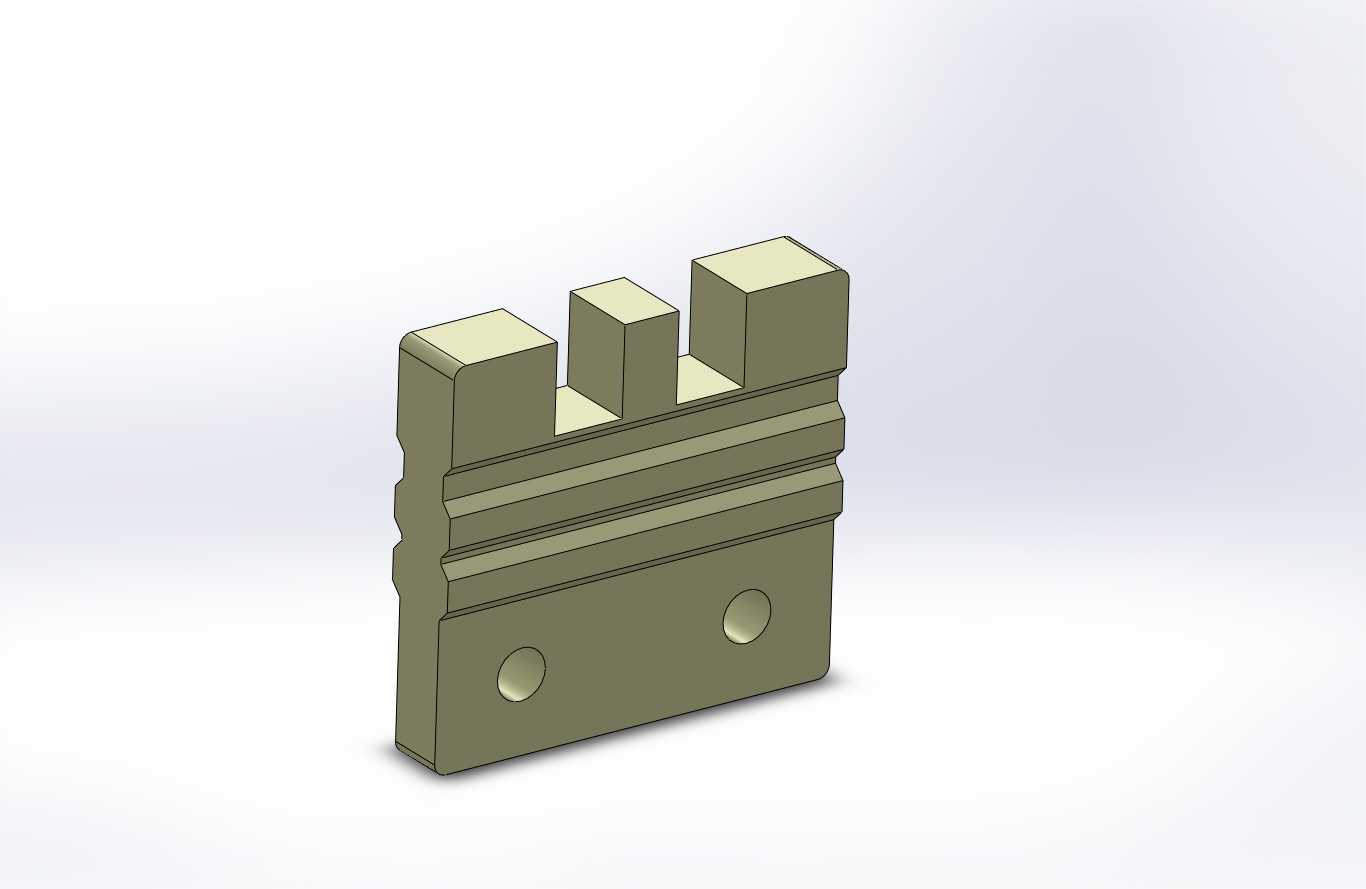

　　在普通卧式车床的装夹体系里，卡盘三爪的支撑与定位精度直接决定了轴类、盘类工件的回转同轴度，这款适配CA6140车床的手指支撑零件，正是为卡盘爪体的限位、承托与刚性补强而设计的配套工装构件。从实际加工场景出发，CA6140作为车间普及率极高的卧式车床，长期承担中小批量轴套、法兰、盘类零件的车削任务，原配卡盘在夹持薄壁件、细长轴或者异形毛坯时，爪体末端容易出现受力偏载、退让抖动的问题，该支撑件安装在卡盘爪的指段位置，通过顶部三个间隔排布的凸台结构，分别对应三爪的卡位区间，爪体伸缩移动时凸台侧面形成导向限位，避免爪体在径向进给过程中出现侧向偏移，让三个卡爪的夹持端面始终保持在同一回转平面上。零件主体采用方块式基体布局，

　　下半部分预留两个同轴沉孔，用于穿装锁紧螺钉将支撑件固定在卡盘基座的对应安装位，孔位间距按照CA6140卡盘的标准安装孔距匹配，安装时无需对卡盘基体进行二次铣削改造，直接替换原有磨损的支撑垫块即可完成装配。基体中部加工有三道平行的环形凹槽，一方面是为了在保证结构刚性的前提下削减零件整体自重，降低卡盘回转时的附加偏心质量，另一方面凹槽可以容纳车削过程中飞溅的切屑与切削液，避免碎屑卡在支撑面与爪体之间造成夹持间隙超差。顶部的三个凸台高度按照卡盘爪的行程区间设计，中间凸台宽度略窄于两侧凸台，对应三爪同步收拢时的中间避让空间，凸台的顶面与侧面均做了直角倒角处理，既去除加工锐边防止装配时划伤操作人员，也避免应力集中在凸台根部，

　　在卡爪反复夹持的交变载荷下降低根部断裂风险。从建模逻辑来看，整个零件先以基体长方体为基础特征，依次拉伸切除出安装沉孔、中部减重槽，再拉伸生成顶部三个定位凸台，所有配合面的尺寸公差按照IT7级精度设定，安装底面与凸台限位面的平行度控制在0.02mm以内，保证装配后卡盘爪的移动直线度。在实际使用中，该支撑件可以有效分散卡爪夹持时的径向载荷，当工件毛坯余量不均、切削进给量较大时，支撑件的刚性基体能够抵消爪体的形变挠度，减少车削过程中的工件振纹，尤其在加工薄壁套筒类零件时，均匀的支撑限位可以让三爪夹持力分布更均衡，避免工件被夹变形。零件的整体外轮廓尺寸适配CA6140标配三爪卡盘的内部安装空间，装配后不会超出卡盘的最大回转外径，也不会和刀架的进给路径发生干涉，完全满足车床常规加工工况的使用边界要求。
