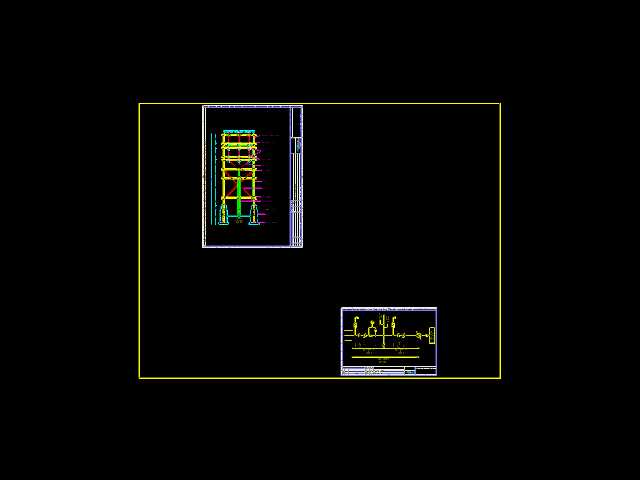

CA6140车床两极配电柜体结构设计

　　这套两极结构针对CA6140普通车床的电气配电环节展开，核心解决机床主回路与控制回路分层布置的柜体排布问题，属于机床配套电气安装的承载结构件。现场改造或整机装配时，车床主轴电机、冷却泵、进给驱动的动力线缆从柜体下部进线端子接入，上层框架排布断路器、接触器与DP通讯模块，下层预留走线槽与接线端子排安装位，强弱电回路沿两极框架分仓敷设，避免动力线缆的电磁干扰影响控制信号传输。结构框架采用型钢折弯拼焊成型，立柱与横梁的连接孔位按标准电气元件安装孔距预留，安装板可沿立柱滑槽上下调整位置，适配不同尺寸断路器、继电器的装配需求。柜体外形贴合车床侧挂安装空间，整体宽度控制在车床主轴箱侧方剩余间隙内，深度避开溜板箱纵向移动的行程边界，

　　安装时通过底部四个固定孔与车床床身侧支座锁附，柜体开门方向朝向操作侧，检修时无需拆卸周边防护即可开合柜门。设计阶段先梳理CA6140全车电气元件的排布清单，按动力回路、控制回路、通讯模块划分三个安装区域，两极分层的布局让强电接线端与弱电信号端保持足够安全间距，框架内部预留的走线槽宽度可容纳全车动力线与控制线分层布设，柜体边缘做折边处理增强整体刚性，避免车床切削振动导致元件接线松动。下部区域集中布置接地排与进线端子，操作人员接线时可从床身底部穿线直接接入，上部区域的元件操作高度匹配维修人员站立操作的视线范围，日常巡检时无需弯腰即可查看断路器状态与模块指示灯。框架的安装孔位兼容市面主流低压电气元件的安装尺寸，

　　后期更换元件无需重新打孔改造，柜体两侧预留散热通风孔，配合车床车间的环境通风，可带走电气元件长期运行产生的热量。整套结构兼顾安装边界约束、检修便利性与电磁防护需求，适配CA6140车床的电气升级改造与新机配套装配场景。
