电气面板用TNC转换开关结构设计

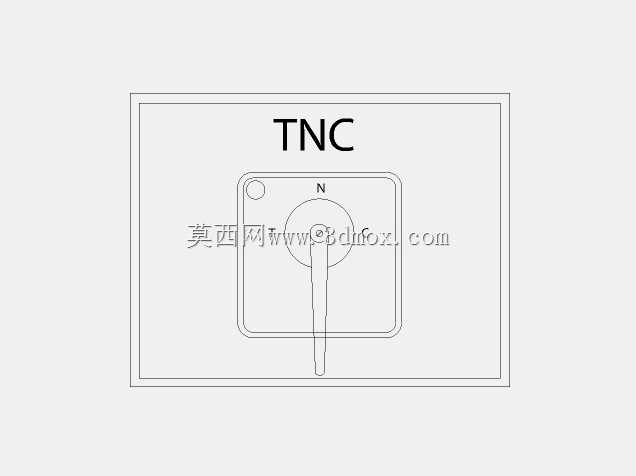

　　在工业配电、设备电控系统的现场布线与面板装配环节，这类TNC开关常被用于电源回路的通断、档位切换作业，是低压电控回路里操作频次较高的手动控制元件，多数场景下会嵌入设备操作面板、壁挂式配电箱的预留安装位，承担回路状态切换、负载通断控制的实际功能，操作人员通过外露的拨杆就能完成档位切换，不需要额外借助工具，日常运维的操作门槛较低。从结构设计的角度看，这款开关采用方形基座的布局形式，基座边缘做了统一的安装孔位预留，其中左上角的定位孔可以在面板装配时完成预定位，避免安装过程中基座偏移导致的拨杆卡滞问题，基座整体的外轮廓尺寸适配常规电气面板的标准开孔规格，不需要对面板做额外的扩孔、修边处理，能直接匹配现有电控柜、设备操作面板的通用安装模数，安装时从面板正面嵌入后，通过背部的卡扣或者紧固件就能完成固定，装配效率较高。

　　开关的操作拨杆采用居中布置的形式，拨杆的转动行程做了明确的档位限位，N档位置做了清晰的标识刻印，操作人员在现场操作时可以直观识别当前的回路状态，避免误操作带来的设备停机或者安全隐患，拨杆的握持段做了防滑的结构处理，即使操作人员佩戴劳保手套操作，也能稳定施加转动力矩，不会出现打滑的情况。基座内部的触点结构采用分层布置的形式，不同档位对应不同的触点通断组合，可以根据实际的回路控制需求，适配单回路通断、双电源切换、多档位信号转接等不同的使用场景，触点部分的接触件采用导电性能稳定的铜基材质，表面做了防氧化处理，长期在车间多尘、温湿度波动的环境下使用，也能保持稳定的接触性能，不会因为触点氧化导致接触电阻过大、回路发热的问题。在设计建模的过程中，首先要确认开关的安装边界尺寸，包括基座的长宽厚参数、面板开孔的尺寸公差、拨杆的转动空间范围，避免在做面板整体布局时，拨杆转动过程中和周边的按钮、指示灯元件产生干涉，尤其是在密集布置元件的小型操作面板上，每一个元件的操作安全距离都需要提前预留，这款开关的拨杆转动半径控制在合理范围内，不会占用过多的面板正面空间，能给周边其他元件留出足够的布置余量。

　　同时还要考虑开关背部的接线空间，基座背部的接线端子排布做了错位处理，不同回路的接线端子之间预留了足够的安全爬电距离，现场接线时不需要额外增加绝缘隔片，就能满足低压配电的安全规范要求，接线端子的压紧结构采用螺钉压接的形式，能适配不同线径的多股铜芯导线，压接后导线的拉脱力符合行业相关标准，不会因为设备运行过程中的振动导致接线松脱。从实际应用的场景来看，这类开关除了常规的工业设备电控面板使用，还会在小型配电箱、实验室测试设备、小型机电产品的控制回路中使用，不同场景下对开关的防护等级、触点载流量会有不同的要求，这款基础款的结构可以通过更换基座外壳的密封件、调整触点的接触面积，快速衍生出适配不同使用场景的变体型号，不需要对整体结构做大幅度的修改，能有效降低衍生型号的开发周期与建模成本。

　　建模过程中需要重点关注拨杆和基座之间的配合间隙，间隙过大会导致拨杆晃动、档位定位不清晰，间隙过小则会在温度变化出现热胀冷缩时，出现拨杆卡滞、无法正常转动的问题，同时档位定位的弹片结构需要做合理的刚度设计，既要保证切换档位时的清晰手感，也要避免弹片刚度过大导致操作力矩过大，影响操作人员的使用体验。另外，开关表面的标识刻印深度需要控制在合理范围，既不能因为刻印过浅导致长期使用后标识磨损无法辨认，也不能因为刻印过深破坏基座的结构强度，标识的位置要处于操作人员的正常观察视角范围内，不需要刻意调整视角就能快速识别当前档位。
