户外越野童用三轮车架结构设计

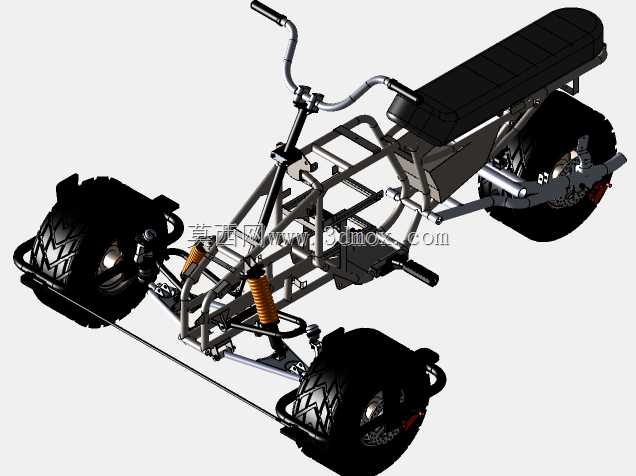

　　该结构面向非铺装路面儿童骑行与休闲代步场景，重点处理低速通过性、车架承载、转向操控和乘坐稳定性之间的关系。整车采用三轮布置，前部单轮承担转向，后部双轮提供支撑，配合大尺寸越野轮胎，可在草地、土路、沙地边缘等低速环境下使用。与普通城市童车相比，该方案更强调车架裸露后的结构可见性，管件走向、减震连接、轮轴位置和座椅安装关系均被完整表达，便于在结构评审阶段检查干涉、装配顺序和维修空间。

　　设计思路上，车架以焊接管式骨架为主体，主管、侧梁和后部承载梁形成连续传力路径。骑行过程中，地面冲击经轮胎、轮轴和减震器传递至车架，前叉与后悬区域需要同时承受垂向跳动、转向力矩和制动反力。模型中车把采用高位弯把，握把位置相对座椅靠前，便于儿童以较直立的姿态控制方向；转向轴线与前轮之间保留足够偏距，使低速转向时不需要过大的手腕动作。座椅为长条形软垫结构，下方与车架横梁连接，既提供乘坐面，也可在双人或载物场景下分配后部载荷。

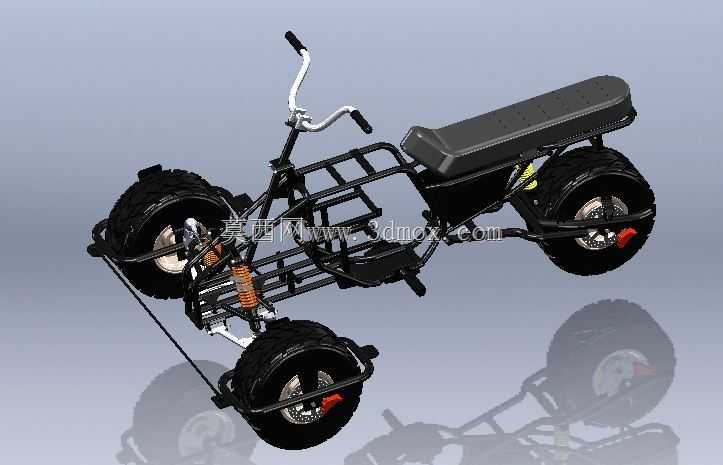

　　后部双轮外侧设置防护杠，轮辋、制动盘和卡钳位置清晰可见。防护杠并不直接替代悬架，而是在侧倾、磕碰或低速倾倒时限制轮胎与外部障碍物的直接挤压，同时保护制动部件。后减震器斜置在车架与摇臂区域，弹簧和阻尼段的安装角度经过布置，使车轮上下跳动时载荷能够沿减震轴线传递，减少铰接点处的附加弯矩。前轮同样保留叉体与转向连接结构，轮胎花纹较深，可在松散路面增加抓附面积。

　　从安装边界看，三轮布局的横向宽度主要由后轮外廓和防护杠决定，长度方向则受前叉伸距、座椅后端及后轮胎面影响。车架中部需要预留动力、传动或脚踏机构的安装空间，管梁之间不能与链条、制动管路、转向柱发生干涉。座椅高度与车把高度共同决定骑行姿态，过低的座椅会使腿部屈伸不足，过高的车把则会削弱转向反馈。轮胎与车架、挡泥结构、防护杠之间应保留跳动间隙，尤其在减震压缩至极限位置时，后轮胎面不得摩擦座椅支架或侧梁。

　　在工程建模中，这类模型适合用于管式车架放样、焊接件拆分、轮距校核和悬架运动检查。设计时需关注管件壁厚与接头过渡，摇臂铰接点的同轴度，以及减震器两端轴承或衬套的安装方向。整车虽然属于童车范畴，但其结构逻辑与轻型越野车辆一致：通过稳定的三轮接地、外露管式车架、长行程减震和深纹轮胎，在保证低速操控乐趣的同时，把冲击载荷、转向空间和乘坐边界纳入同一套结构方案中。
