巧克力生产线输送包装一体机结构设计

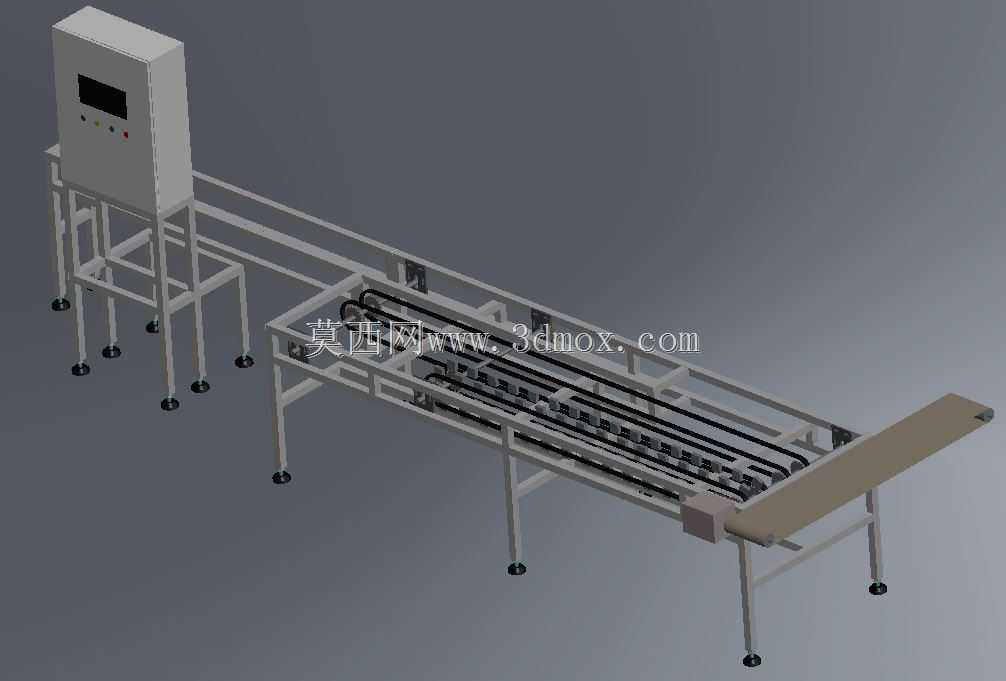

　　该设备主要应用于巧克力制品生产后端的成品输送与包装衔接工位，可对接前段冷却隧道出料端，将成型脱模后的巧克力块按设定节拍有序输送至包装作业区域，替代传统人工转运的低效模式，适配排块巧克力、夹心巧克力等多品类规整块状巧克力产品的生产流转需求。设备整体采用分段式机架设计，主体支撑框架选用304不锈钢方管焊接成型，支脚配置可调式防滑脚杯，可根据现场地面平整度调整整机水平度，安装时需预留前端对接出料口150mm的避让空间，两侧预留不小于400mm的操作维护通道，整机长度适配常规12米以下的车间生产线排布需求，输送面高度统一设置为850mm，匹配多数食品生产车间的人机工程作业高度。输送段采用模块化链板结构，链板表面做防滑哑光处理，

　　避免巧克力表面涂层在输送过程中出现剐蹭划痕，链板下方设置多组导向托条，减少长距离输送过程中的链板跑偏问题，输送速度可通过驱动端的调速机构在0.1m/s-0.6m/s范围内无级调整，匹配不同包装机的进料节拍。设备一侧集成独立的电控安装柜，柜体采用壁挂式安装于机架进料端上方，内部预留PLC、变频器、接线端子排的安装空间，柜体面板设置操作按钮与状态显示屏，可实时显示输送速度、故障报警等运行参数，柜体防护等级达到IP54，满足食品生产车间的日常清洗防潮要求。设计阶段充分考虑食品生产的卫生要求，所有与产品接触的零部件均做圆角钝化处理，无清洁死角，机架横撑位置预留清洁水枪的操作空间，日常维护时可直接对输送段进行冲洗，无需拆解核心结构。

　　出料端设置柔性导料板，可将输送线上的巧克力产品平稳导入包装机进料斗，导料板角度可根据下游包装设备的进料口高度在15°-30°范围内调整，避免产品跌落出现边角破损。整条输送线的驱动单元布置于设备出料端下方，采用链轮链条传动结构，传动部位设置全封闭防护罩，避免生产过程中杂质落入传动机构，同时防止操作人员误触引发安全事故。机架的分段连接位置采用快拆式螺栓固定，当车间需要调整生产线布局时，可快速拆分各段机架进行转运重组，无需整体切割焊接，降低产线调整的改造成本。
