移动式小型空气压缩机组外观结构

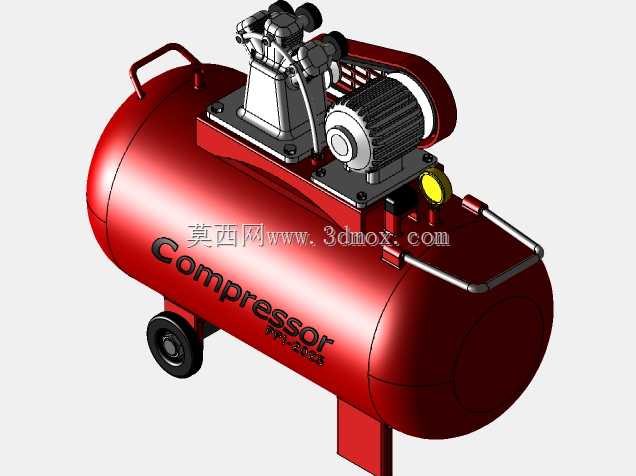

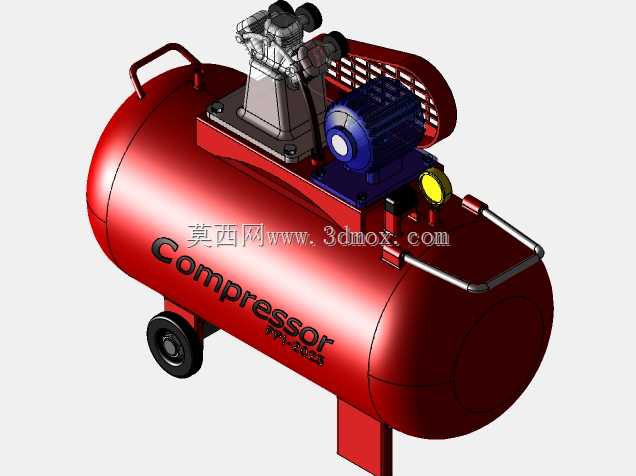

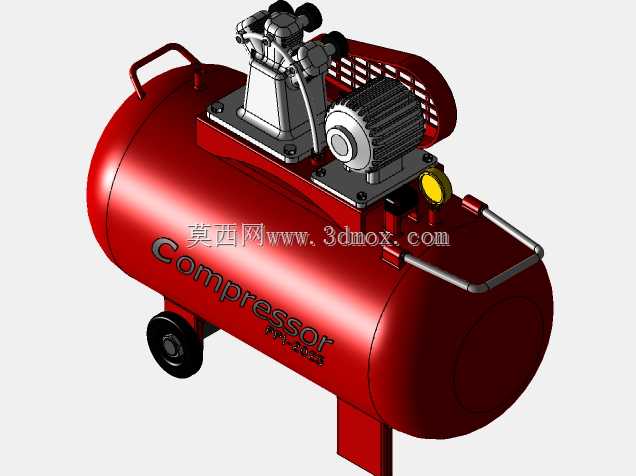

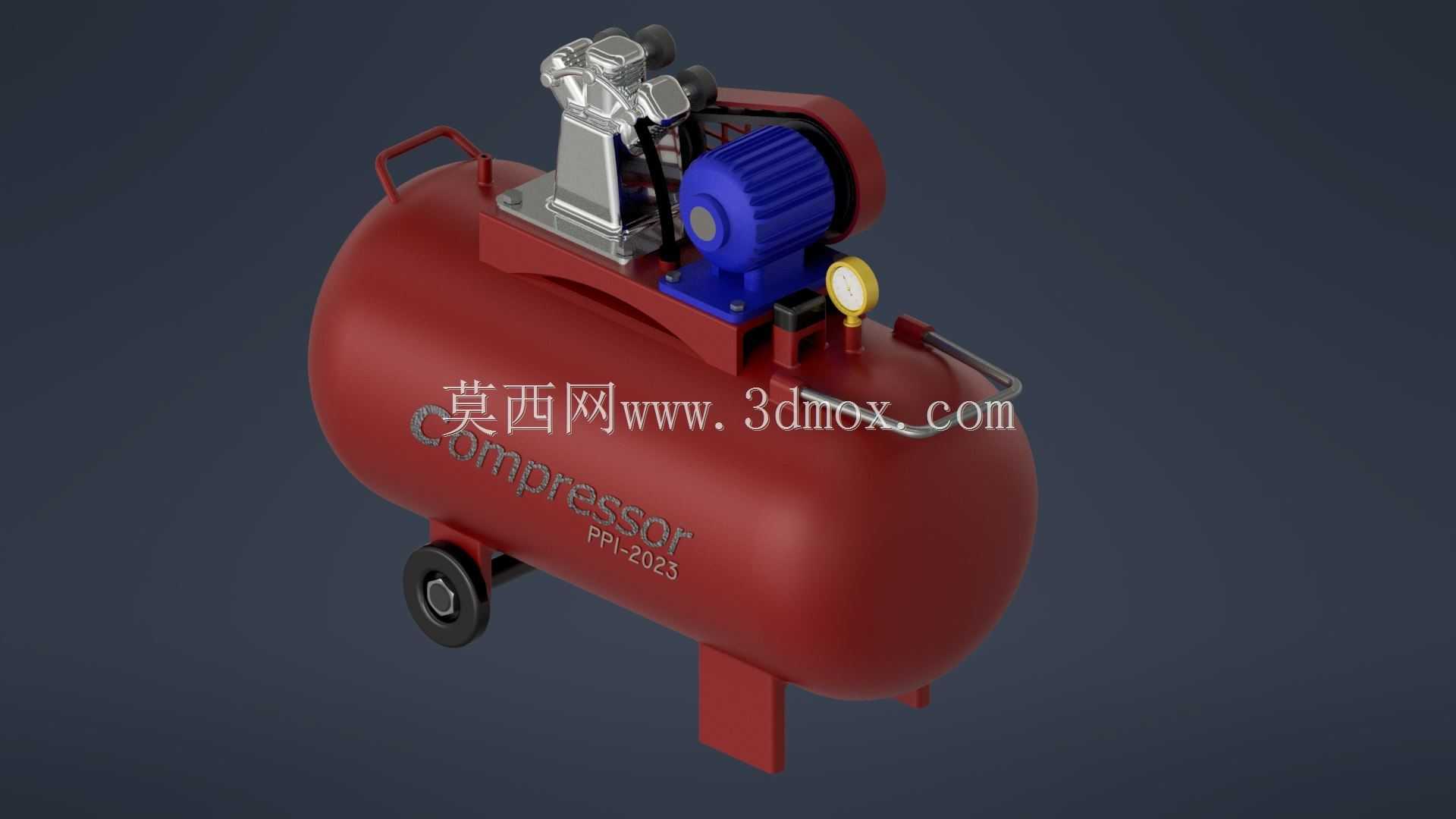

　　这套移动式空气压缩机组主要面向小型机加工车间、汽修工位、装修现场及临时气动作业场景，用于为喷枪、气动扳手、吹尘枪、小型气缸和夹具提供稳定压缩空气。整机采用卧式储气罐作为承载基体，罐体上方集中布置压缩主机、驱动电机、进气过滤组件、压力表、安全阀及连接管路，底部一侧设置脚轮，另一侧设置支撑脚，短距离转移时可通过罐体端部的推拉把手倾斜拖动，就位后支撑脚接触地面，避免设备在运行振动中自行滑移。

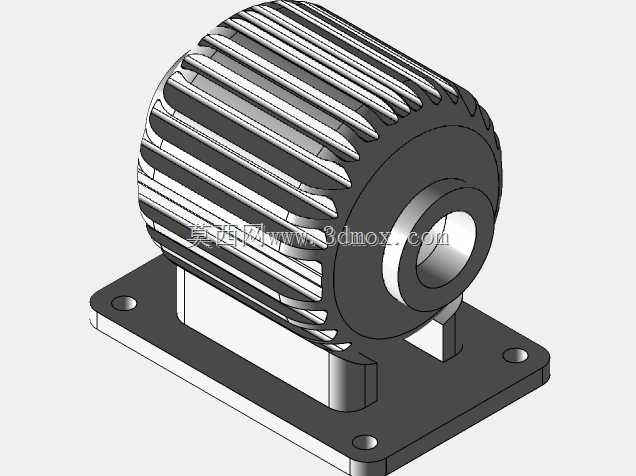

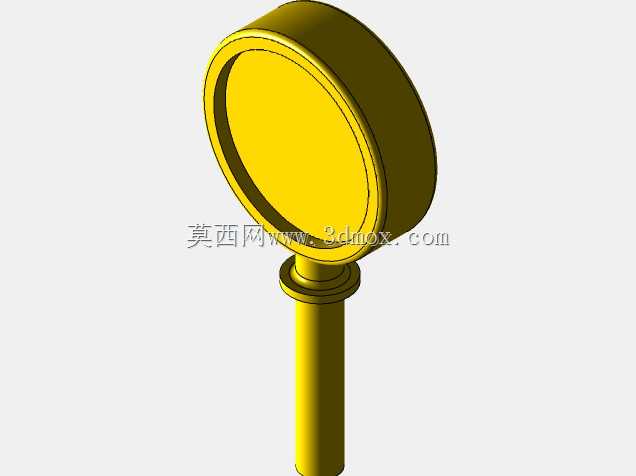

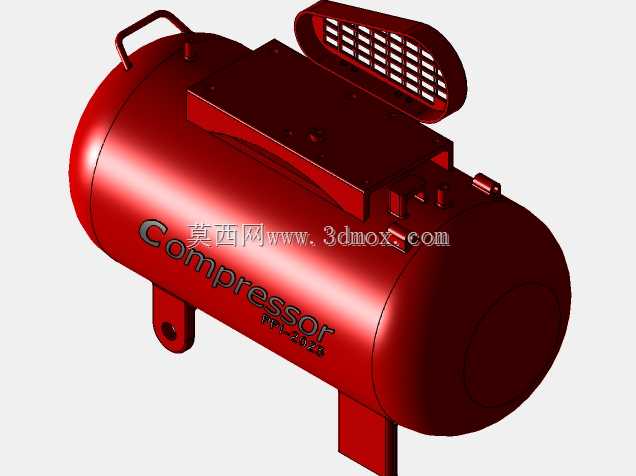

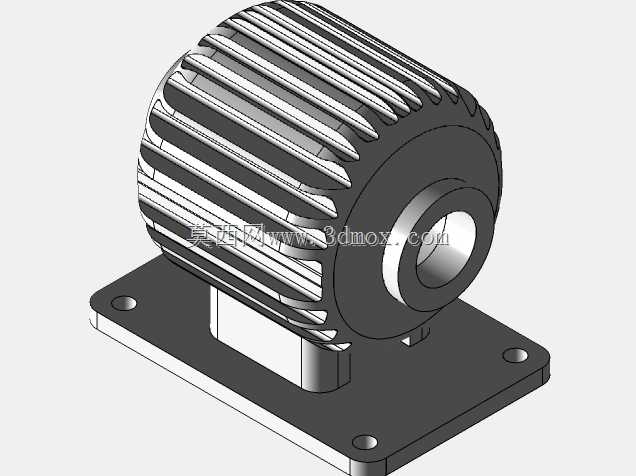

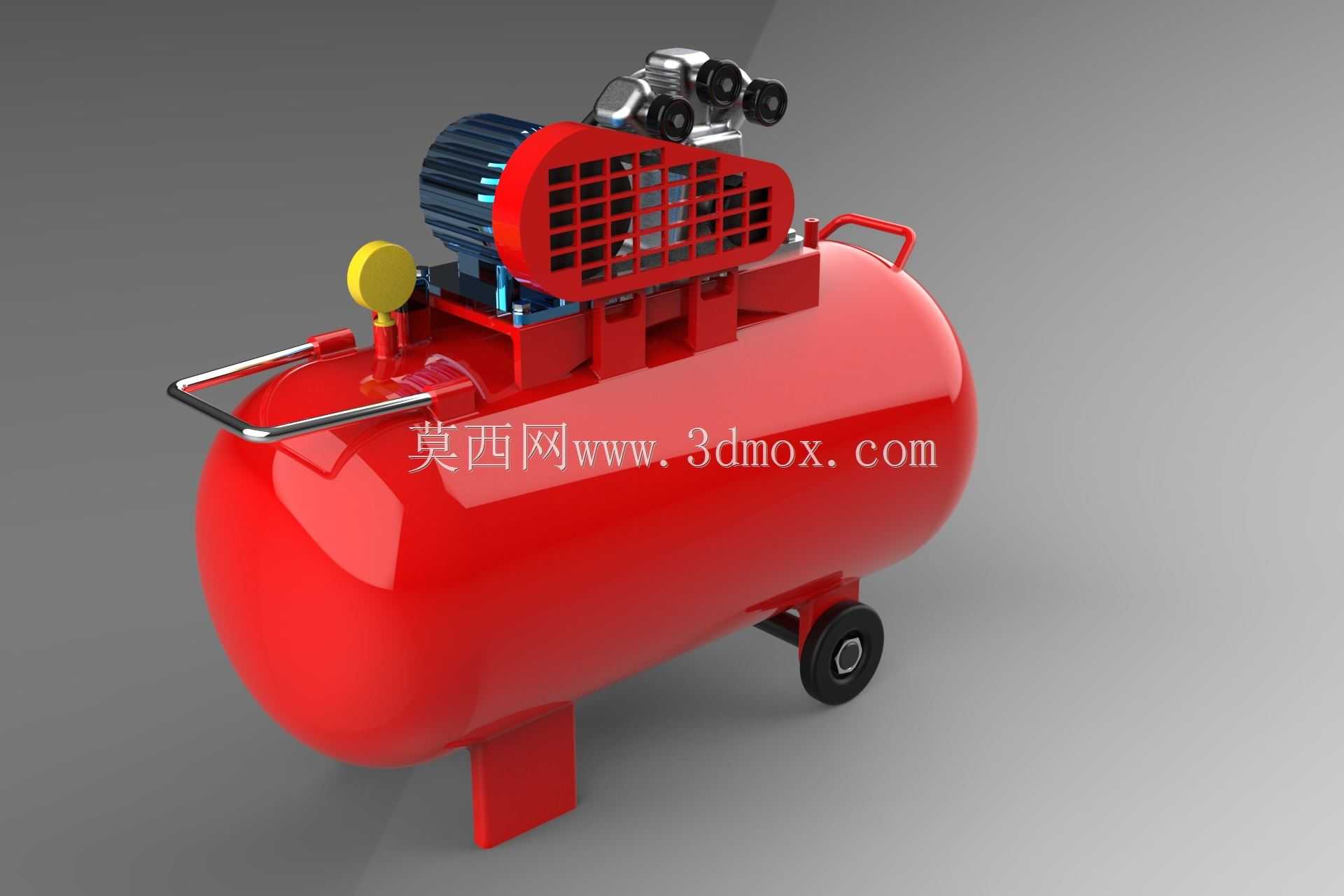

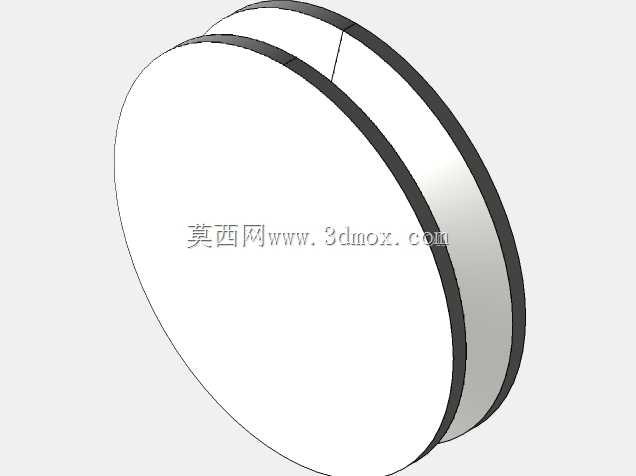

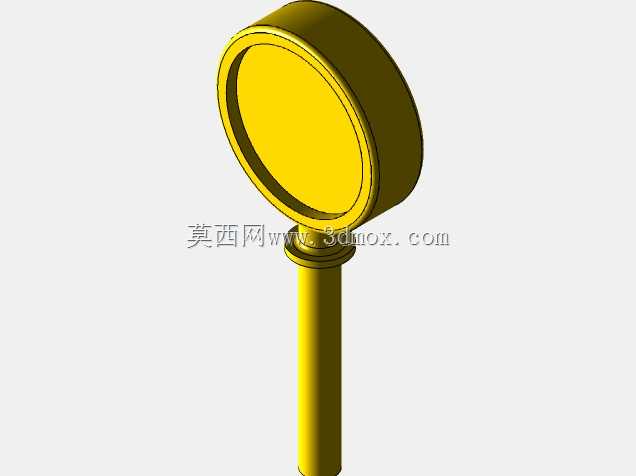

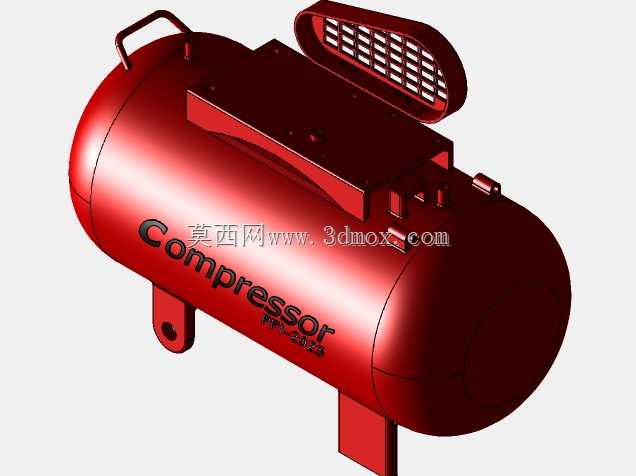

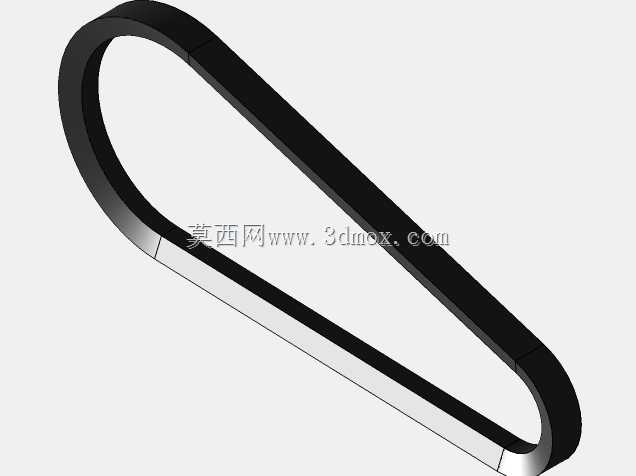

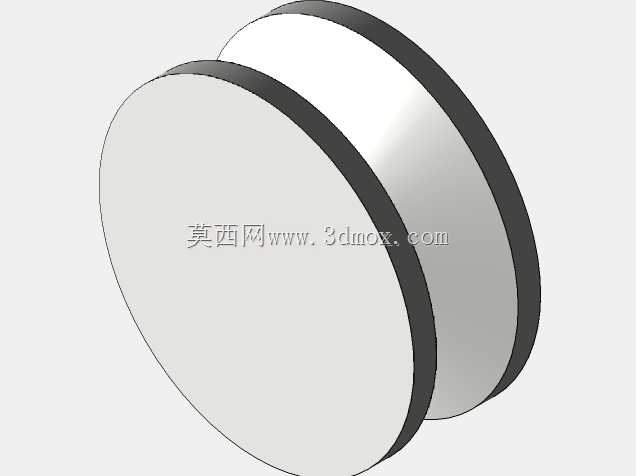

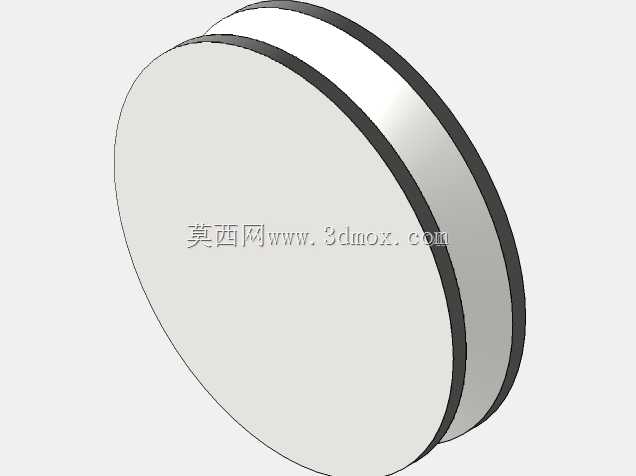

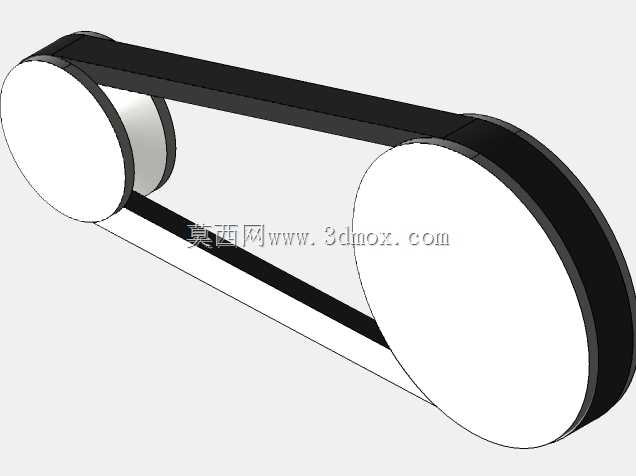

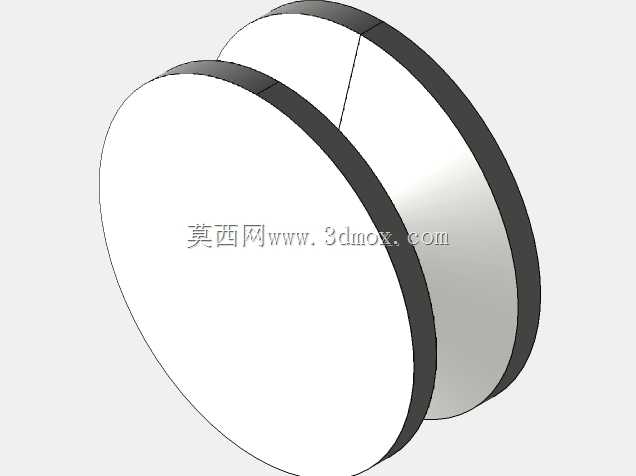

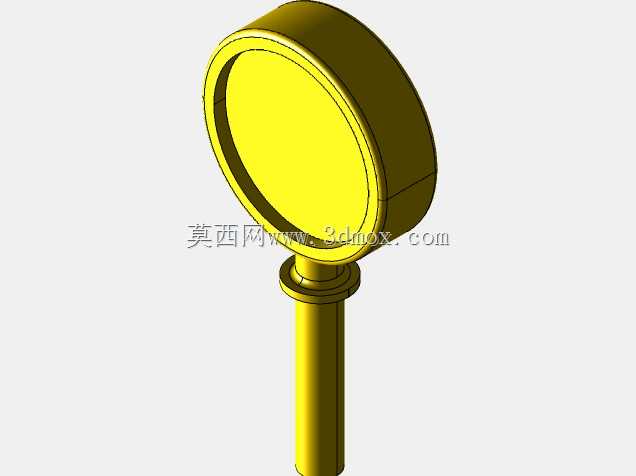

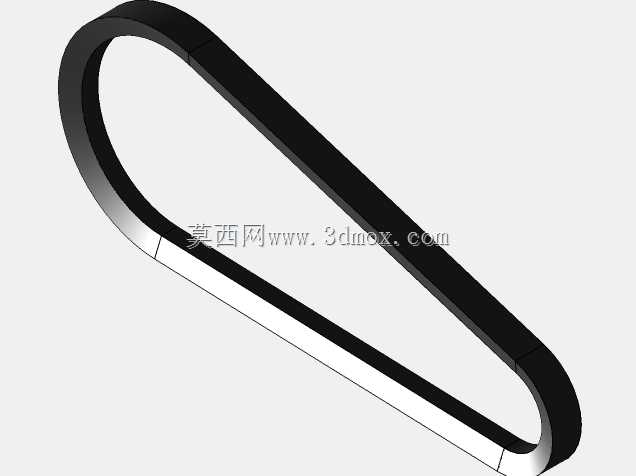

　　从结构布置看，卧式圆筒罐体承担两项作用：一是储存压缩空气，缓冲用气端短时大流量需求，降低主机频繁启停带来的压力波动；二是作为整机底座，省去额外焊接框架。罐体上方的安装平台通过支座与筒身连接，主机和电机沿平台纵向排布，带轮与传动护罩位于二者之间，既保证传动中心距，也使旋转部件与外部操作区隔离。压力表布置在罐体前上方，操作人员站在设备侧面即可读取罐内压力；安全阀靠近罐体气相空间，超压时可直接泄放；排水位置位于罐体低位，便于定期排出冷凝水。

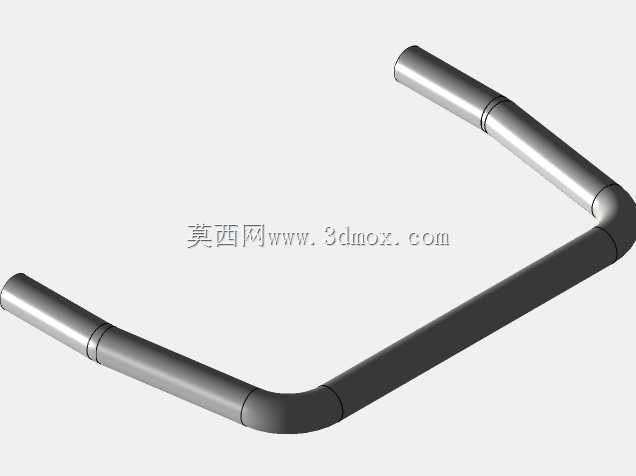

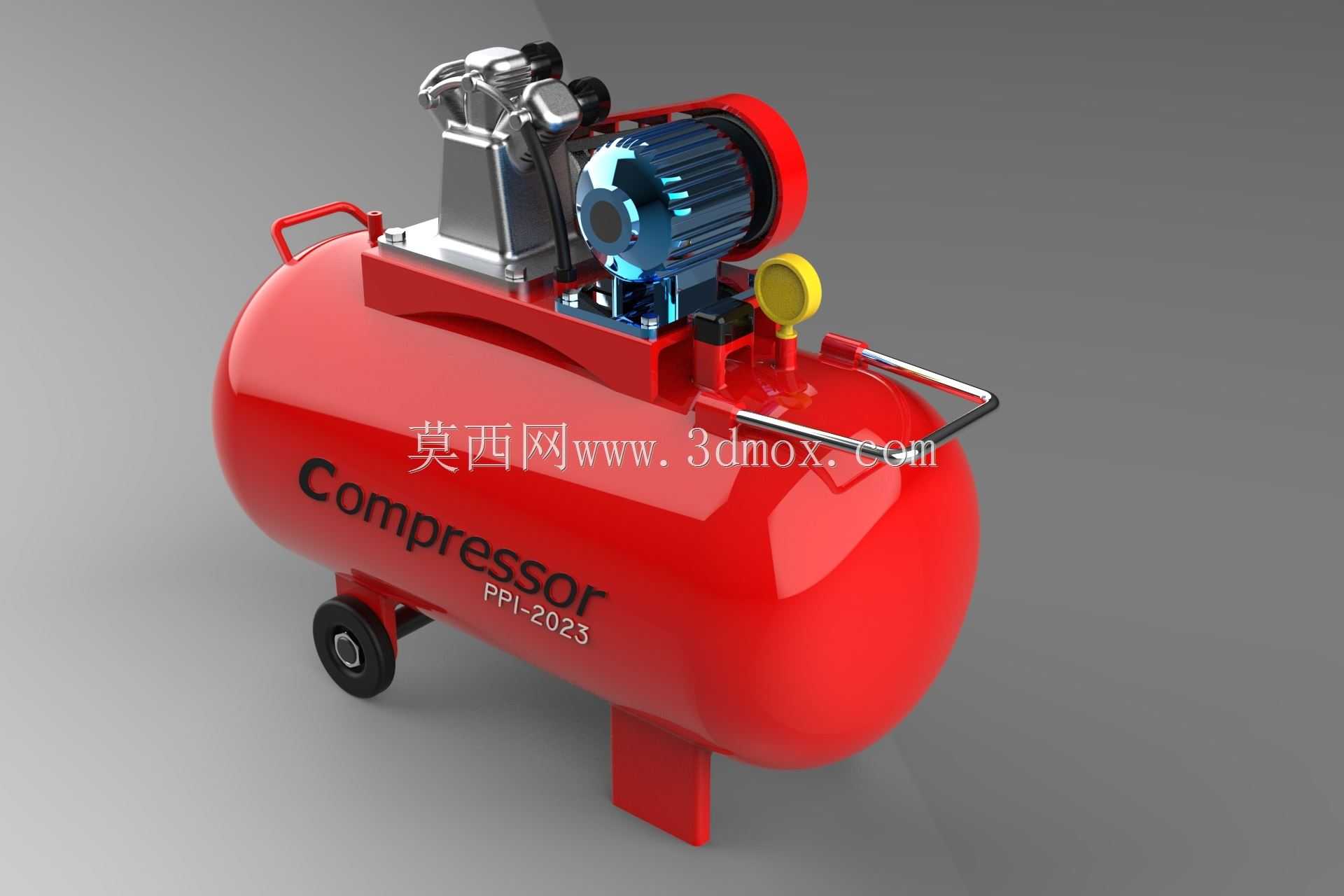

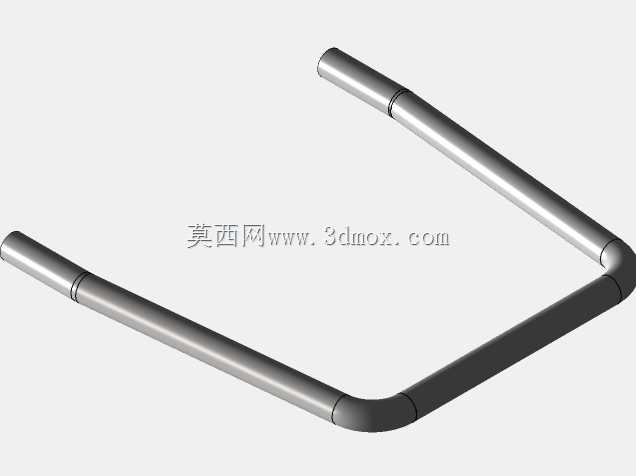

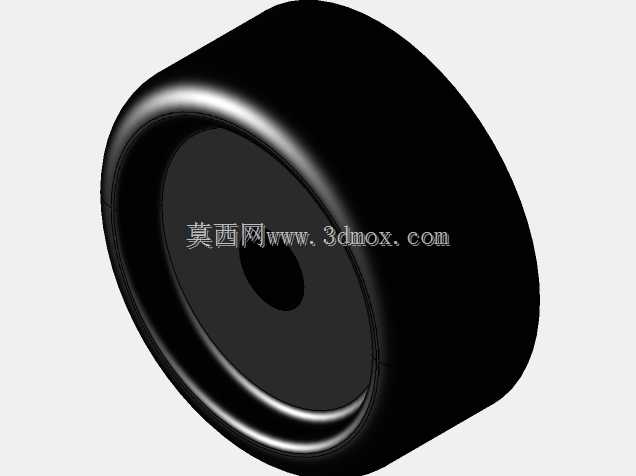

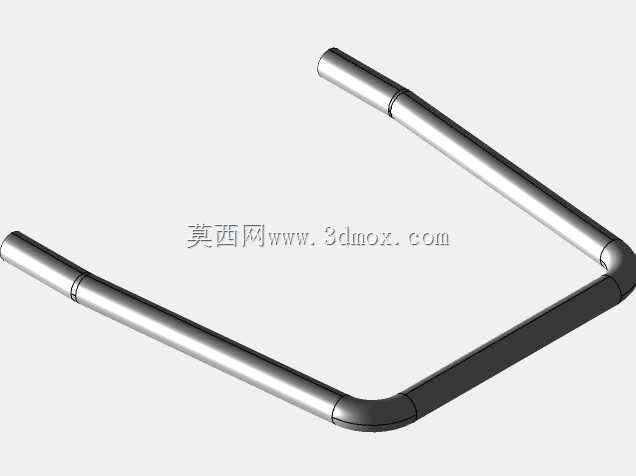

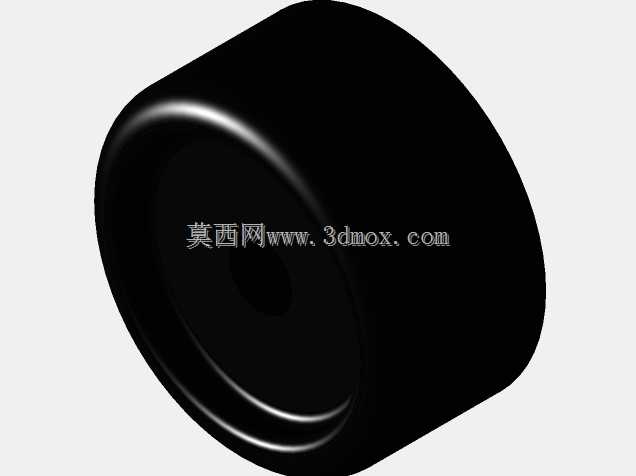

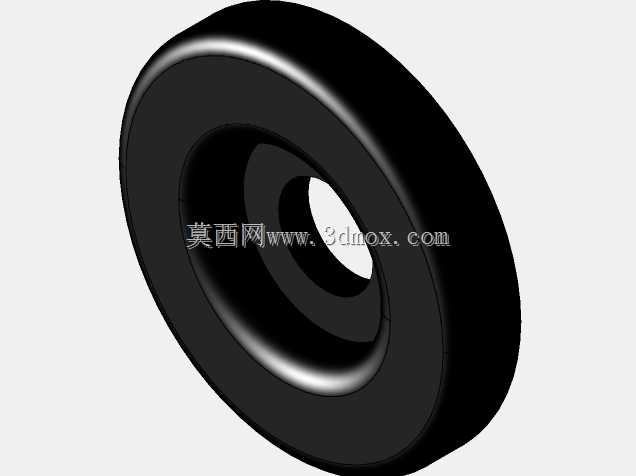

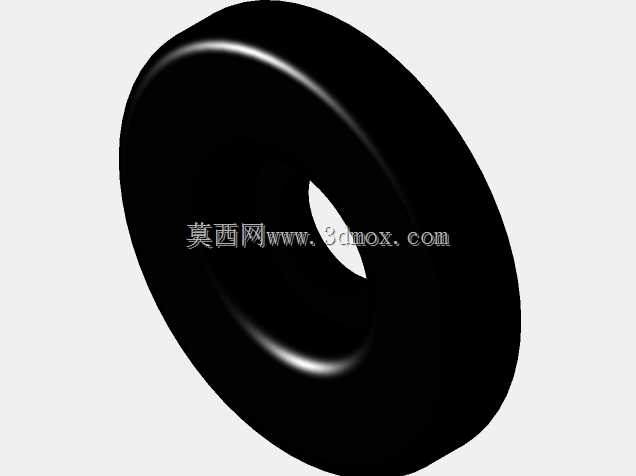

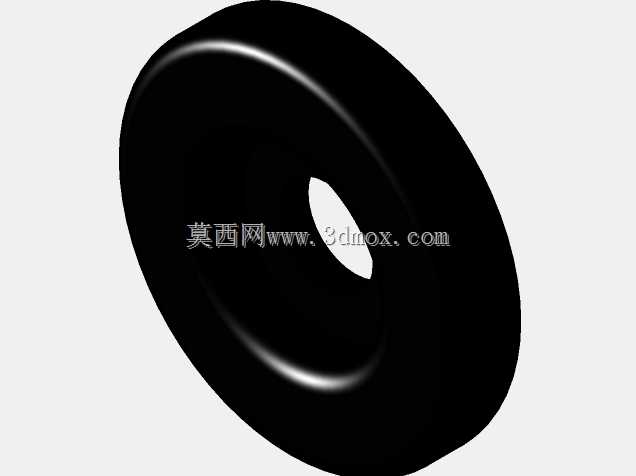

　　外形设计上，罐体采用光滑圆筒加封头形式，红色外表面突出设备主体，顶部动力组件以金属色和深色区分功能区域。脚轮选用小直径工业轮，适合平整水泥地面和车间通道；前支撑脚为固定式刚性支腿，承担静置时的主要载荷。端部把手沿罐体切线方向延伸，握持位置避开高温管路和运动部件，推移时手部不会与电机护罩干涉。

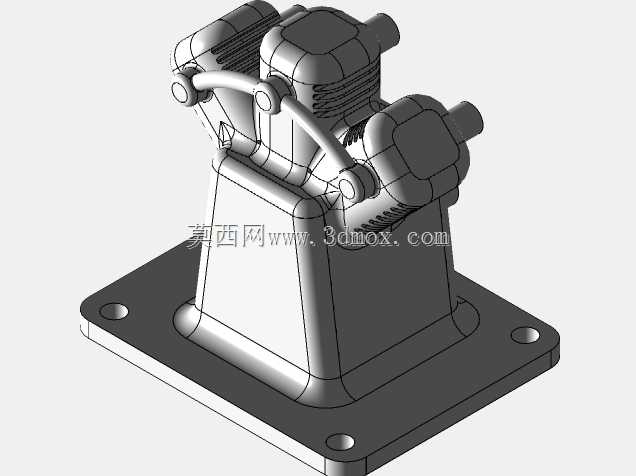

　　建模时可将储气罐作为基准零件，先确定筒体直径、封头长度和总长度，再向上建立安装平台、主机座、电机座和护罩位置；轮轴、支腿、把手等附件按照实际装配关系分别约束。对于外观方案或布局评审，可保留电机散热筋、主机缸体轮廓、仪表盘面和管路走向等关键特征；若用于详细制造，则需进一步补充焊缝、壁厚、法兰接口、阀件规格和轮轴固定结构。设备周边应预留电机散热空间、压力表观察空间、安全阀泄放方向以及检修拆卸距离，尤其罐体后侧和顶部不能紧贴墙面，以免影响通风、维护和紧急操作。整体结构紧凑，移动路径明确，适合作为通用气源设备在多工位、小批量生产环境中使用。
