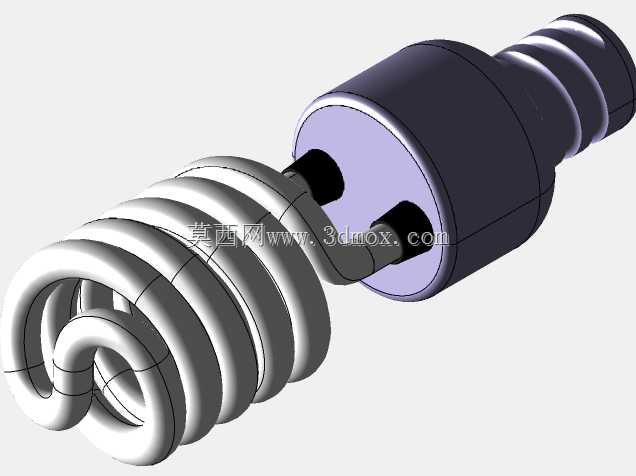

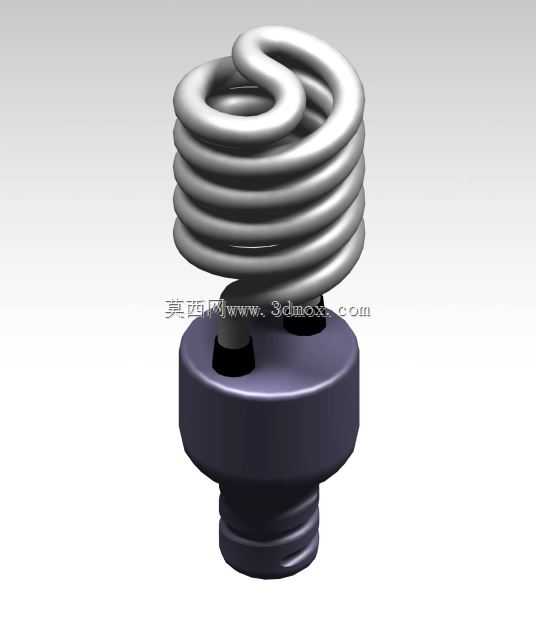

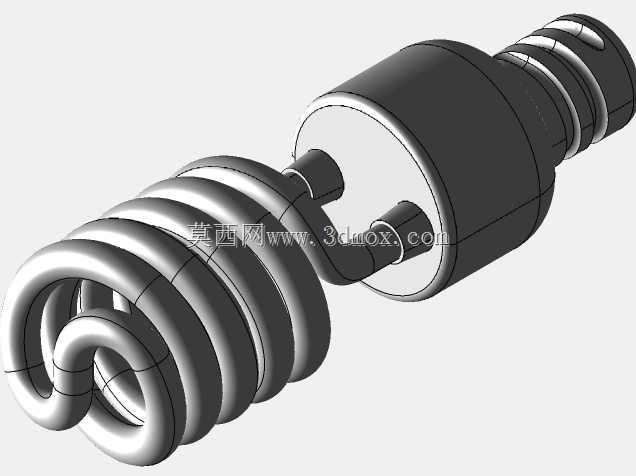

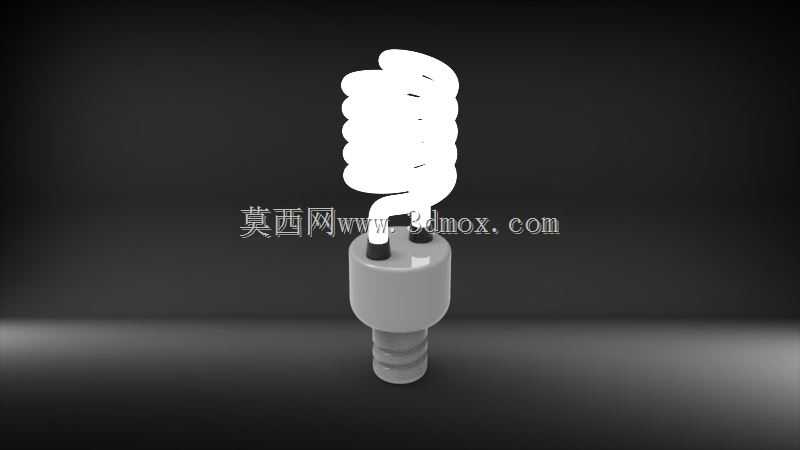

螺旋节能荧光灯三维结构设计

　　日常照明场景中，螺旋型节能荧光灯的应用覆盖民用住宅、商用办公、公共场馆等多个领域，相比传统白炽灯具备更高的光效与更长的使用寿命，在LED照明普及前是替代高能耗白炽灯的主流照明产品。这款螺旋荧光灯的三维结构设计，完全围绕实际装配与使用需求展开，首先从安装边界来看，底部采用标准E27螺口灯头结构，螺牙尺寸完全符合通用灯座的配合公差要求，安装时可直接适配市面绝大多数民用、商用螺口灯座，无需额外转接配件，螺口部分的长度控制在合理范围，既保证旋入灯座后接触可靠，也不会因旋入深度过大导致灯座内部触点受压变形。

　　灯头与灯管衔接的塑料基座部分，设计时充分考虑了内部镇流元件的容纳空间，基座外壁做了轻微的拔模斜度，既满足注塑生产的脱模要求，也能在安装时避免与嵌入式灯筒的内壁发生干涉，基座与螺口的连接位置做了环形止退结构，防止长期使用后螺口与基座发生松脱扭转，避免内部接线被扯断。螺旋灯管部分采用多圈螺旋盘绕结构，相比同功率的U型灯管，这种结构可以在有限的高度空间内布置更长的荧光管段，在保证发光面积的同时压缩灯具整体的径向尺寸，适配更多小尺寸灯罩的安装需求；灯管的螺旋升角经过反复调整，既保证管壁荧光粉涂覆工艺的可实现性，也让灯管各段的发光角度更均匀，减少照明区域的暗区。

　　设计过程中，灯管与基座的连接位置做了密封过渡结构，可避免外界潮气、灰尘进入基座内部，影响内部电子元件的使用寿命，同时灯管根部的受力位置做了局部加厚处理，降低运输、安装过程中灯管受外力断裂的风险。从实际使用的功能特性来看，这款灯具的整体重心集中在底部螺口位置，安装到灯座后整体稳定性更好，不会出现头重脚轻导致的灯座受力歪斜问题；灯管的螺旋外径控制在合理范围，既不会因为直径过大无法装入常规尺寸的灯罩，也不会因为直径过小导致灯管排布过于密集，影响散热效果——荧光灯工作时管壁会产生一定热量，合理的螺旋间距可以让空气在灯管间隙间自然流通，带走工作热量，延缓灯管光衰速度。

　　在结构建模过程中，所有配合面的公差都按照照明灯具的行业标准设定，螺口部分的螺纹参数完全匹配通用灯座的螺纹规格，基座与灯管的粘接位置预留了足够的涂胶空间，保证装配时粘接剂可以均匀填充缝隙，既固定牢靠也具备一定的密封效果。对于结构设计从业者来说，这类日常照明产品的建模重点不在于复杂的曲面构造，而在于对通用安装标准的遵循、对实际使用场景中干涉问题的预判、对生产装配工艺的适配：比如螺口部分的螺纹不能出现建模误差，否则会导致实际产品无法顺利旋入标准灯座；螺旋灯管的曲率不能过小，否则实际生产时玻璃弯管工序容易出现管壁厚度不均、甚至开裂的问题；基座的内部空腔尺寸要刚好容纳镇流电路板与接线端子，不能出现空间不足无法装配，也不能空间过大导致元件在内部晃动产生异响。另外在安装边界的校核上，这款灯具的总高度、最大外径都符合常规节能灯光源的尺寸规范，可以直接替换同规格的传统白炽灯，不需要对原有灯具、灯座进行改造，这也是这类替换型光源产品设计的核心要求——最大化降低用户的替换成本，保证产品的通用性。建模时还特意还原了灯管端部与基座连接的电极固定结构，这部分虽然在成品外部不可见，但却是保证灯管供电可靠的关键结构，电极插脚的位置、伸出长度都按照实际配件的尺寸设定，确保装配时电极可以准确插入基座的供电触点，不会出现接触不良导致的灯管闪烁、不亮等问题。
