台式重构气动压力机结构设计

　　这套台式重构气压机面向小件压装、柔性装配和实验工装开发场景，核心结构采用双立柱导向、底部承托平台与上部气缸驱动的布置方式。设备最大行程按120mm设计，气缸直径80mm，适合在空间受限的工作台面上完成轻中型压入、铆接、定位压紧和工装验证任务。

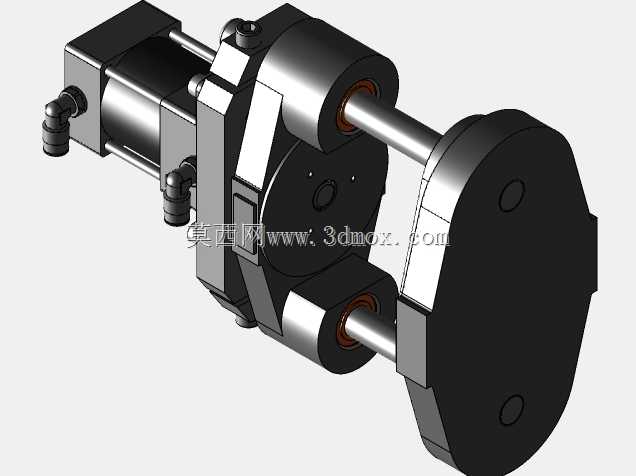

　　从实际使用角度看，这类设备并不追求大型压机的高吨位输出，而是强调动作可控、安装方便和工位重构能力。上部气缸组件通过阀块和快换接头接入压缩空气，侧向接口便于管路布置，也减少了软管与立柱、工件之间的干涉。气缸输出端与活动压头连接，压头沿两根立柱上下运动，导向件承担偏载力矩，使压装过程中活塞杆不直接承受明显横向力。对于轴承、衬套、销钉、小型壳体类零件的压装，这种结构能够提供较稳定的直线运动轨迹。

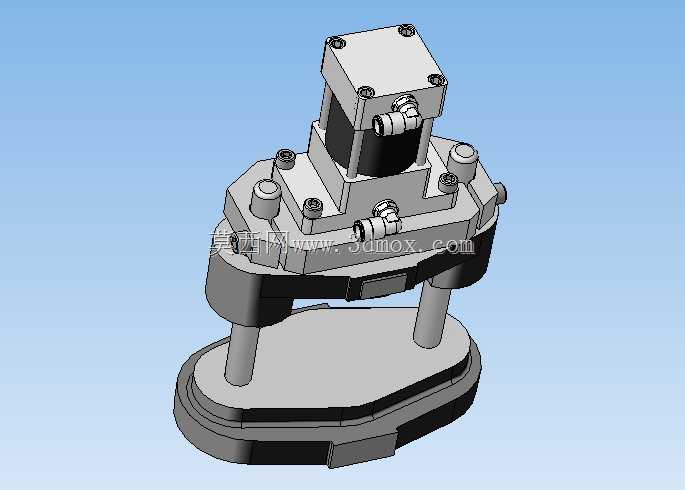

　　底座采用近似腰形平台，轮廓围绕双立柱支撑点展开，既保留工件放置面积，又控制整机占地。底座下部设置加厚承托层，可通过压板、T形槽或过渡底板固定到工作台；上部平台用于安放夹具、定位块或仿形支撑。设计时需要重点核对压头闭合高度、工件最大外形以及夹具厚度之间的关系：120mm行程能够覆盖多数小型零件的取放和压入距离，但在加装非标压头后，应重新确认上止点间隙，避免取件空间不足。

　　上部阀岛与气缸集成在同一安装板上，螺栓连接位置清晰，便于维护时拆换密封件、接头或导向套。双立柱间距决定了允许通过的工件宽度，压头中心到底座边缘的距离则决定悬伸加工范围。若用于多品种小批量生产，可在底座上增加可换定位板，在压头端配置不同形状的压套，使同一台主机适配多种产品，而不必为每个零件单独制作完整压机。

　　建模时需要把气动元件、导向立柱、活动横梁、底座和紧固件作为独立装配关系处理。立柱与底座、上安装板之间应体现同轴和垂直度约束；活动横梁与导向套之间保留滑动配合；气缸轴线应尽量与压装力作用线重合。对于偏置工件，需评估压头端部受力点相对立柱中心的位置，防止横梁卡滞或局部磨损。管路接口方向也要在三维布局中提前检查，保证接头安装工具可达，并预留气管弯曲半径。

　　整体结构紧凑，适合嵌入半自动装配单元、教学实验平台或维修工位。工程应用中可根据压装力需求调整供气压力，配合调压阀、节流阀和压力检测元件实现慢速接近、压入保压和快速退回。重构设计的价值在于主机框架保持不变，通过更换压头、夹具和支撑块即可快速切换工艺对象。
