不锈钢盖四步成形一体式工装套件

　　这套结构围绕薄壁不锈钢盖类零件的连续成形需求展开，把四个工序阶段所需的定位、压合、拉延和整形要素整合在同一套工装逻辑中。现场使用时，工件不需要在多套独立夹具之间反复找正，操作者按工序顺序放入坯料、完成压型、调整定位并终压收口，能够减少因二次装夹带来的同轴度偏差。

　　从装配关系看，左侧较大的主体部件承担基础定位与成形支撑，下部盘状构件提供稳定承托面，中部环形件用于控制盖体边缘的翻边和圆角过渡；不同长度的杆状、轴状零件分别对应压头、导向柱和传力连接件，小型套与垫片则用于限制行程、补偿装配间隙。各零件之间采用圆柱面配合、台阶面限位和端面压紧的组合方式，导向段与工作段直径差异明确，便于在受压状态下保持运动方向稳定。

　　设计思路上，套件没有把所有成形动作集中到单一复杂型面上，而是将盖体从平板坯料到带台阶、带卷边成品的变形过程拆分为可控步骤。第一步侧重坯料定心，第二步完成主要轮廓拉延，第三步修正侧壁与肩部过渡，第四步保证口部圆度和端面贴合。这样每一步的材料流动范围更清晰，模具局部受力也更容易控制，维护时可单独更换磨损的环套或压头，不必整体报废。

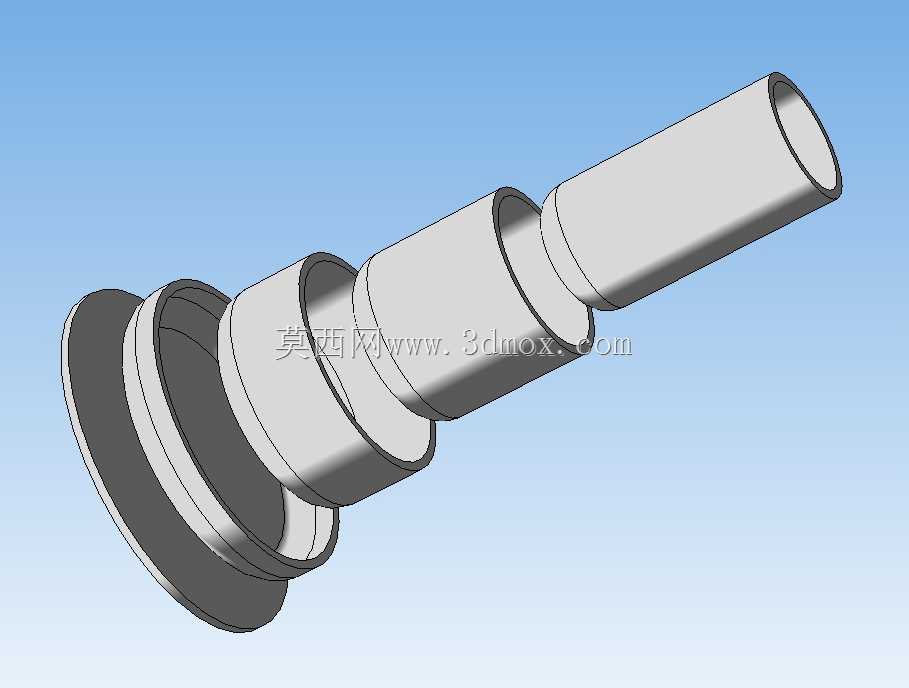

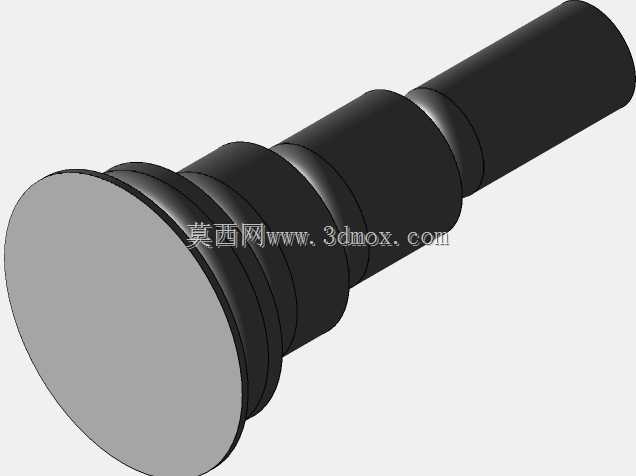

　　外形与安装边界方面，主体工装具有较大的底部法兰盘，适合固定在压力机工作台或专用模座上；周边预留的紧固位置可与T型槽、压板或螺栓连接配合。上部圆柱结构保留与压头或滑块连接的接口，轴向尺寸需要满足开启高度、取件空间和闭合高度三者关系。细长导向件在布置时应保证平行度，避免偏载造成杆部弯曲；环形成形件的外径、内径和台阶高度直接决定不锈钢盖的最终壁厚压缩区与外缘形状。

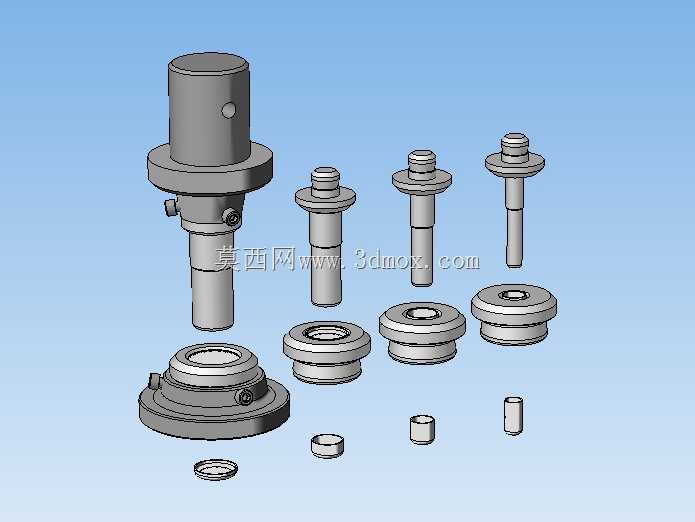

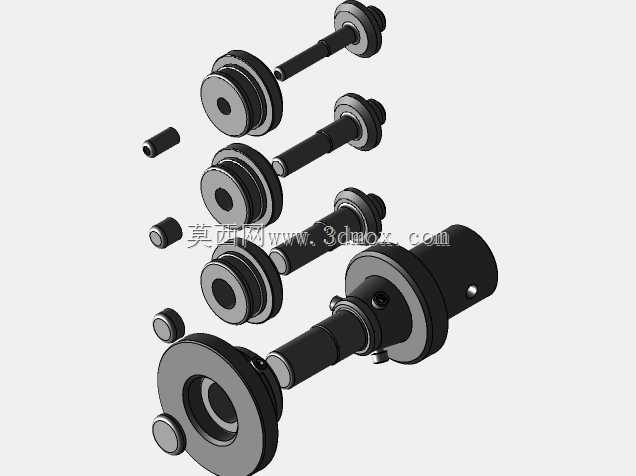

　　在实际建模中，各组件按爆炸关系呈现，便于检查装配顺序和干涉区域。工程人员可据此核对压合行程、定位面接触范围以及小件取放路径，也能进一步派生工程图、加工件明细和标准件清单。对于小批量盖体生产、工艺验证或教学演示，这类套件能够直观展示多工序成形工装如何在保证精度的同时缩短辅助操作时间。
