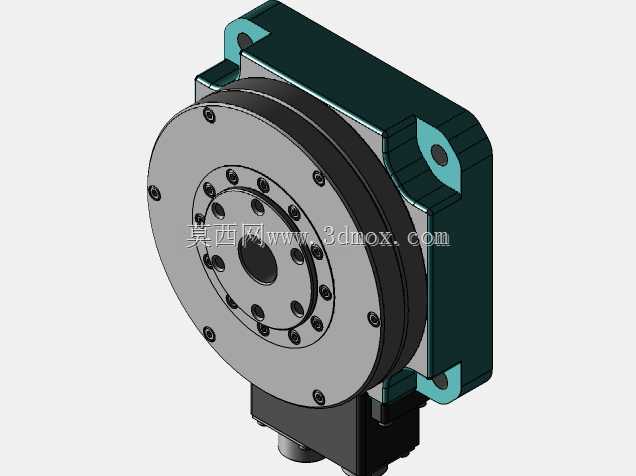

小功率直驱伺服回转工作台结构

　　这类小功率直驱伺服转台常见于精密机床上下料、小型零件多面加工、视觉检测工位以及自动化装配线中的角度切换环节。它的核心作用不是承担大切削载荷，而是在有限空间内提供稳定、可重复的角度定位，使工件能够按工艺节拍旋转到指定方位，配合主轴、刀具、相机或执行机构完成连续作业。相比采用蜗轮蜗杆或齿轮减速的传统分度盘，直驱式结构减少了中间传动链，反向间隙、磨损累积和弹性变形更容易控制，在频繁启停、小角度分度和低速平稳转动场景中具有明显优势。

　　从结构设计角度看，转台需要同时兼顾刚性、回转精度和安装便利性。台面通常承担工件或夹具的定位基准，中心区域、安装孔位和止口尺寸决定了夹具适配范围；底座则负责与机床工作台、焊接机架或铝型材平台连接，底面平面度、螺栓孔间距及定位销位置直接影响整机装配后的同轴度。建模时应重点表达台面厚度、支撑轴承布置、电机连接段、线缆走向和外围干涉边界。旋转部件不能只看外形，还要考虑负载偏心时的倾覆力矩，工件重心偏离回转中心越远，对轴承跨距和底座刚度的要求越高。

　　实际选型中，0.02kW级转台更适合轻载、小件和高速节拍工况，例如电子零件检测、微型壳体加工、针头或喷嘴类组件装配。若夹具连同工件质量较大，或者存在悬臂夹具，就不能仅依据电机功率判断可用性，还要核算转动惯量匹配、加速扭矩、保持扭矩以及制动后的定位稳定性。转台在静止加工或压装时，伺服系统需要提供锁定能力；若外部冲击较大，设计上应增加机械锁紧或加强支撑，避免仅凭电机保持力承受偏载。

　　外形尺寸方面，这类转台一般追求紧凑布置，台体直径和高度决定了设备内部可用空间。安装时需在台面周围预留夹具开合、工件取放和传感器检测距离，底部要留出电机、编码器及连接器的维护空间。侧向走线应避免随回转产生拉扯，推荐在固定侧设置拖链或弯曲半径充足的线缆通道。三维布局阶段可将转台作为功能子装配，围绕其建立工件包络体、夹具轮廓和安全间隙，这样既能检查旋转过程中的干涉，也能提前确认机械手取放点、加工位和检测位之间的角度关系。

　　设计思路上，转台本体应强调基准统一：台面定位面、轴承回转轴线和电机驱动轴线尽量保持同轴，底座连接面与回转轴线保持垂直。密封和防护也不能忽略，加工环境中的切屑、冷却液和粉尘会影响编码器与轴承寿命，因此外露旋转缝隙、接头位置和线缆出口都需要在模型中体现防护结构。对于自动化集成人员，该模型可用于校核工位节拍、夹具安装面和周边机构空间；对于结构设计人员，则可据此细化轴承选型、紧固件规格、支撑筋板和定位销布局，使转台在轻载精密分度场景中保持稳定运行。
