五百五十行程中央驱动线性滑台模组

　　该线性运动模组采用中央电机直连驱动的布局形式，有效运动行程覆盖五百五十毫米区间，在自动化产线的工位移送、工件点位搬运、检测工位往复进给场景中适配性较强。常规侧装或外置电机的滑台往往会在模组端部额外占用轴向安装空间，本方案将驱动电机整合在滑台本体的端部居中位置，动力输出轴与丝杠传动链同轴布置，既省去了额外的同步带传动转接结构，也让整机的轴向轮廓更加规整，在设备机架内部排布时不需要为侧伸的电机预留避让空位，对安装空间局促的紧凑型专机十分友好。

　　从结构组成来看，模组主体采用挤压铝合金型材作为基座框架，型材本身自带的安装槽道既可以作为内部导轨的装配基准，也能在整机嵌入设备时直接通过槽内螺母完成锁附，不需要额外在基座底面加工密集的安装孔位。滑台的运动拖板上方预留了规整的螺孔阵列，负载工件或者末端执行机构可以直接锁附在拖板端面，拖板和内部传动螺母、滑块组件刚性连接，传动过程中反向间隙小，往复定位的一致性表现稳定。模组两端设置了限位安装位，可配套机械硬限位与光电感应开关，避免运动超程拖板脱出基座。

　　传动链路里，旋转动力从端部伺服电机输出后直接传递给滚珠丝杠，丝杠旋转带动螺母座沿轴向做直线进给，两侧配套的直线导轨承担负载的径向与倾覆力矩，运动过程中拖板运行平顺，低速爬行现象被有效抑制。模组顶面的防护挡带覆盖了内部丝杠与导轨的外露区间，可阻挡车间环境里的切屑、粉尘落到传动副表面，日常维护仅需要定期按工况补充润滑脂即可。

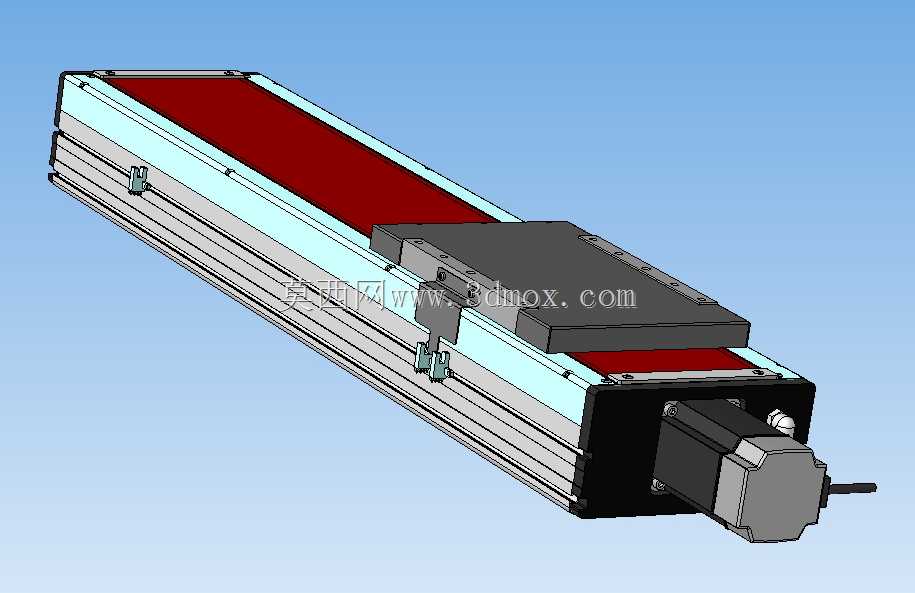

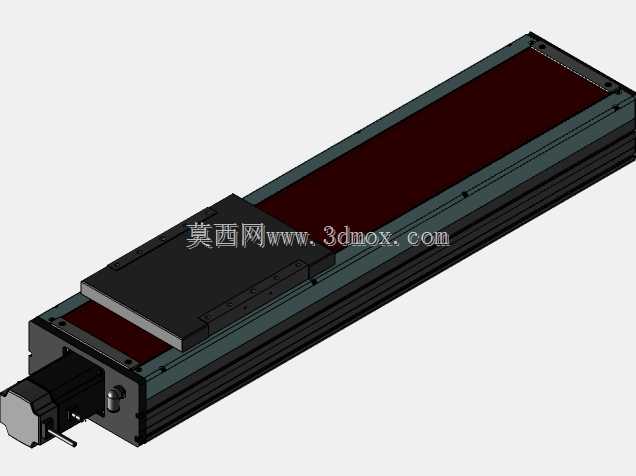

　　安装边界层面，模组整体呈长条形布局，五百五十毫米的有效行程对应的整机总长在行程基础上叠加两端端座、电机的轴向尺寸，选型布局时需要在电机出线侧预留线缆弯折的空间，基座侧面的型材槽可兼容常规工业铝型材的紧固件规格，既可以水平安装作为XY移栽轴，也可以竖直布置完成Z向短行程升降，在3C检测设备、小型上下料工位、实验测试平台里都能作为标准直线运动单元使用。建模过程中完整还原了电机外壳、拖板安装面、端盖连接结构、防护带的装配关系，干涉检查确认全行程内拖板和两端端座无碰撞，各连接孔位的位置和实物装配逻辑完全对应。
