卧式直连结构耐腐蚀磁力驱动泵

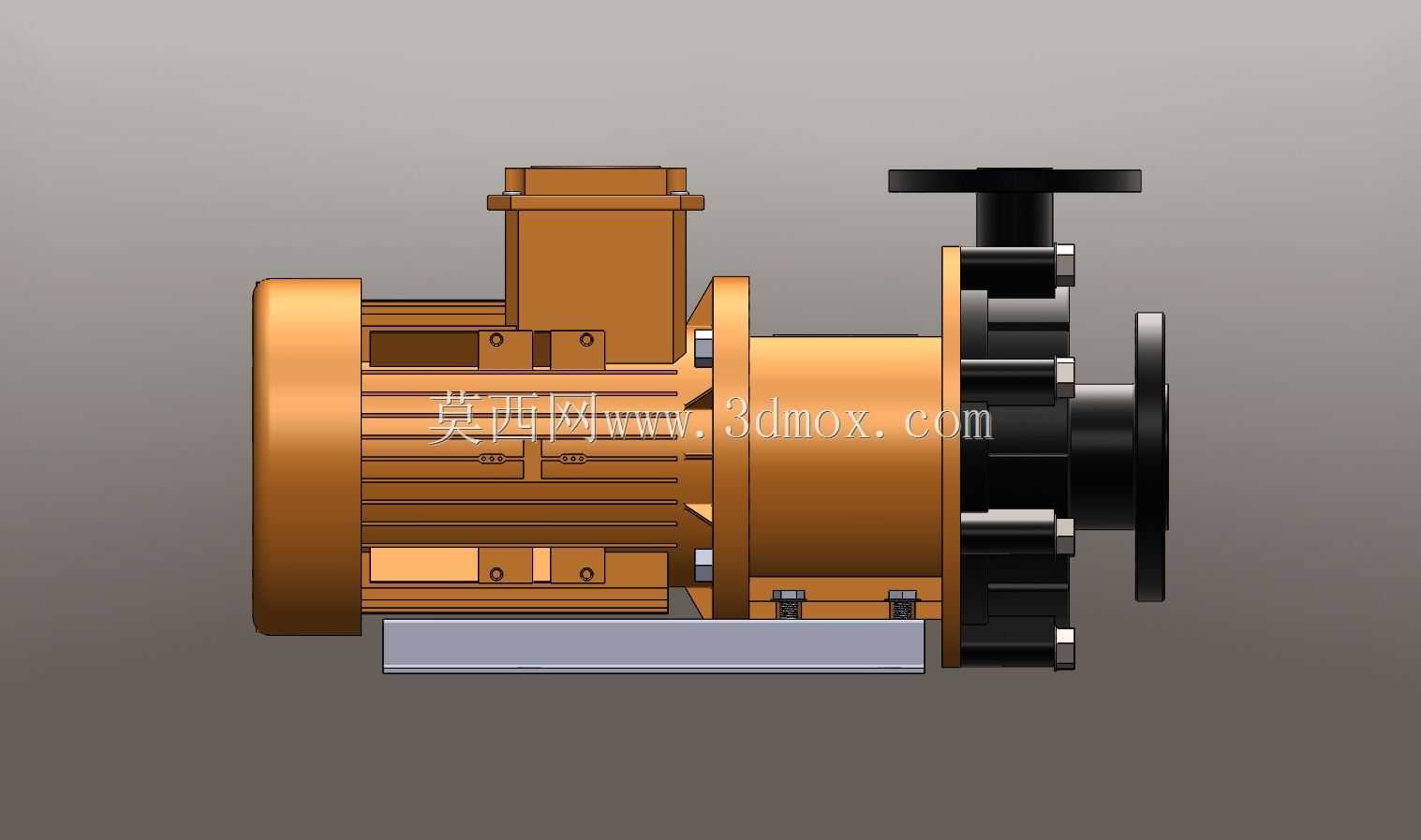

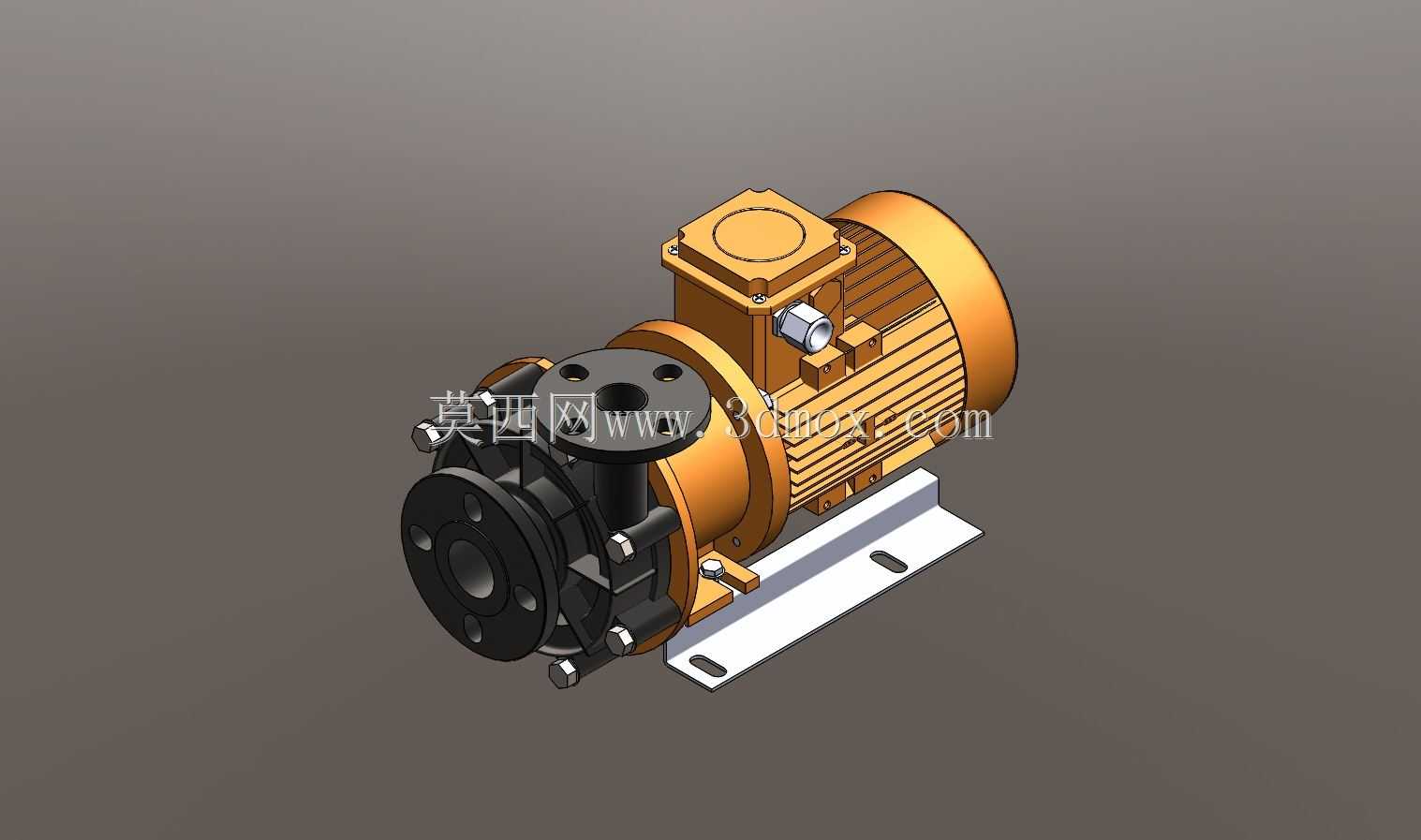

　　这款磁力驱动泵采用电机与泵头直连共轴的卧式布局，取消了传统离心泵的动密封结构，依靠磁力耦合实现扭矩的无接触传递，从结构根源上杜绝了输送介质沿轴封泄漏的风险，在化工、表面处理、医药中间体生产等对防泄漏要求严苛的流体输送场景中适配性极强，可输送不含硬质颗粒的腐蚀性流体，比如酸碱药液、电镀液、腐蚀性化工溶剂等介质，避免输送过程中介质泄漏引发的安全隐患与物料损耗。从设计逻辑来看，泵头过流部分采用工程塑料材质成型，兼顾耐腐蚀性能与轻量化特性，泵体进出口采用法兰连接结构，法兰端面的密封槽设计可适配耐腐密封垫片，保障管路连接的密封可靠性；磁力耦合组件分为内外磁钢两部分，内磁钢与叶轮直接连接并置于隔离套内部，外磁钢与电机输出轴固定，

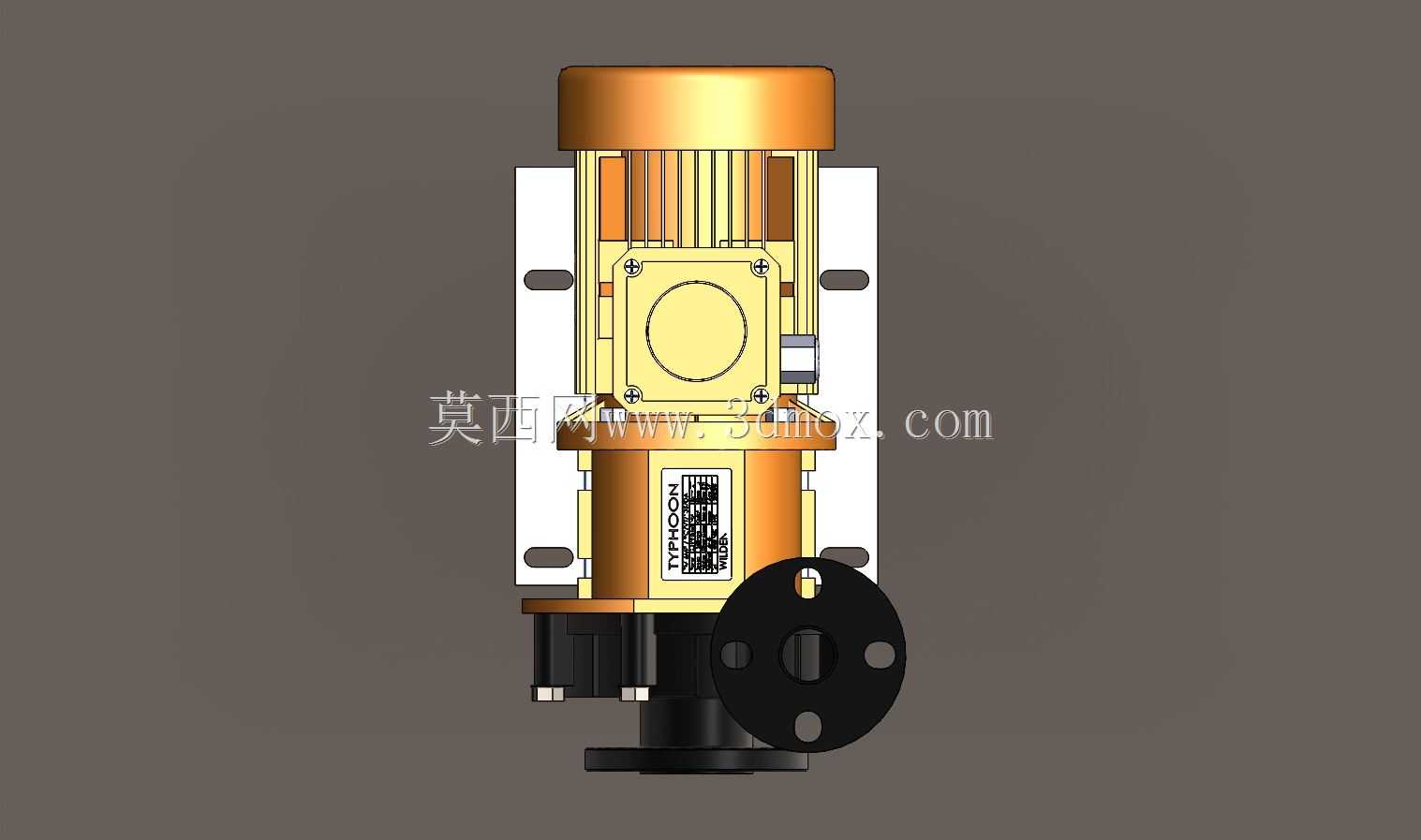

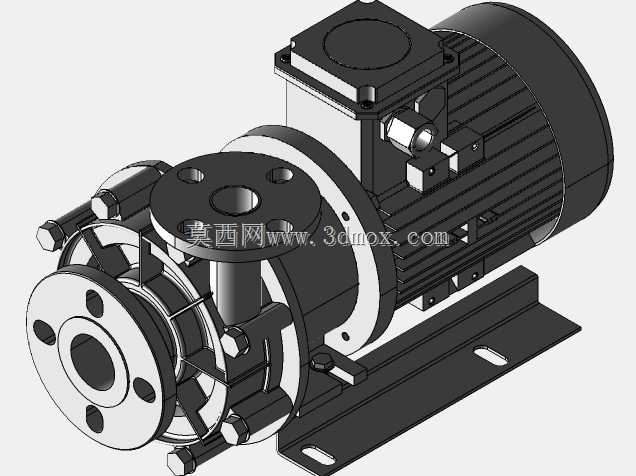

　　隔离套采用非导磁耐腐材质加工，将过流腔完全封闭，运转时电机带动外磁钢旋转，通过磁场力穿透隔离套驱动内磁钢与叶轮同步旋转，完成流体的增压输送。安装层面，整机通过底部一体式冲压成型的安装底座承载，底座上开设两个长圆形安装孔，可适配现场安装基础的孔位偏差，降低安装对位的难度；整机轴向尺寸紧凑，直连结构省去了联轴器与中间轴承座的占用空间，相比同参数的联轴器传动离心泵，轴向安装长度缩短近三分之一，适合安装空间局促的设备集成场景，比如配套在小型化工成套设备、电镀生产线槽边安装位等区域。泵头与电机的连接采用定位止口配合，保障两者的同轴度，避免运转过程中因同轴度偏差引发的磁钢偏磨、振动超标问题；叶轮采用闭式叶轮结构，流道经过水力优化，

　　在额定工况下运行效率更高，同时叶轮与泵壳之间的间隙控制在合理范围，减少介质回流损失，泵体顶部设置排气螺塞，首次开机前可通过该位置排出泵腔内的空气，避免气缚现象导致泵无法正常吸液。日常运维中，这种无轴封结构不需要定期更换机械密封或填料密封件，仅需定期检查电机轴承的运转状态、紧固安装螺栓即可，运维工作量远低于传统密封结构的离心泵，同时整机的转动部件全部置于封闭腔体或电机壳体内部，外露旋转部件少，现场运行的安全防护性能更优，适合在人员走动频繁的生产车间内布置使用。
