CA6140车床用径向柱塞泵结构设计

　　在普通卧式车床的液压润滑与辅助动作供油回路中，径向柱塞泵是承担高压油液输送的核心元件，这款适配CA6140车床的径向柱塞泵结构，完全围绕机床工况下的供油稳定性、安装兼容性展开设计。从实际应用场景来看，CA6140作为通用型卧式车床，日常加工过程中需要稳定的高压油源为卡盘夹紧机构、导轨润滑回路、尾座套筒伸缩动作提供动力支持，相比齿轮泵、叶片泵，径向柱塞泵的额定工作压力更高，容积效率受油液黏度波动影响更小，更适配车床车间油温变化幅度大、连续加工时长不确定的使用场景。

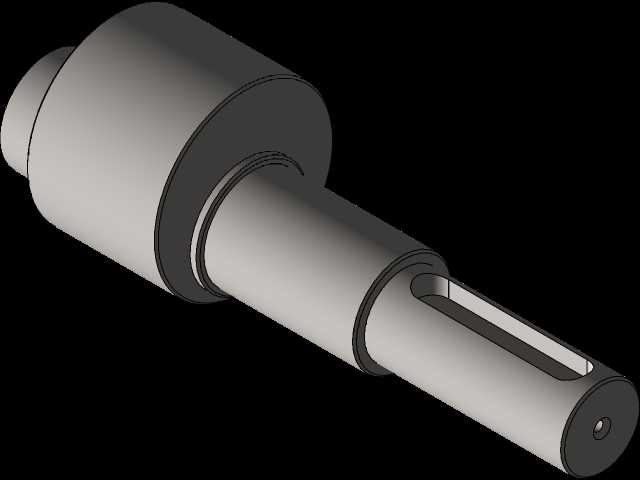

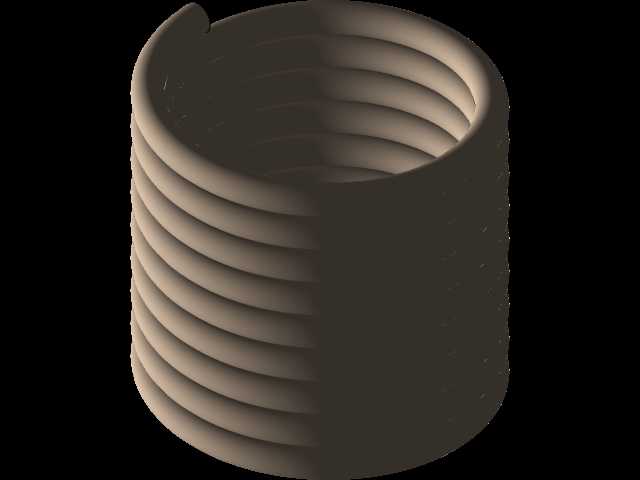

　　从功能特性层面拆解，该泵采用阀配流结构，进排油阀组集成在泵体下部的阀块内，每个柱塞对应独立的吸排油单向阀，避免了轴向配流盘容易出现的端面磨损泄漏问题，在车床长期运行、油液内存在少量金属磨屑的工况下，这种结构的抗污染能力更强，维护周期更长。泵的驱动轴采用单出轴设计，轴端预留标准平键槽，可直接通过联轴器与车床主轴箱的辅助驱动轴连接，不需要额外加装传动支架，减少了传动环节的功率损耗。柱塞沿驱动轴的径向圆周均匀分布，共设置6组柱塞副，偏心轮集成在驱动轴中段，驱动轴转动时带动柱塞在缸体孔内做往复直线运动，通过柱塞腔的容积变化完成吸油、压油动作，偶数对称分布的柱塞组可以抵消径向液压力，降低驱动轴的径向载荷，延长轴承使用寿命。

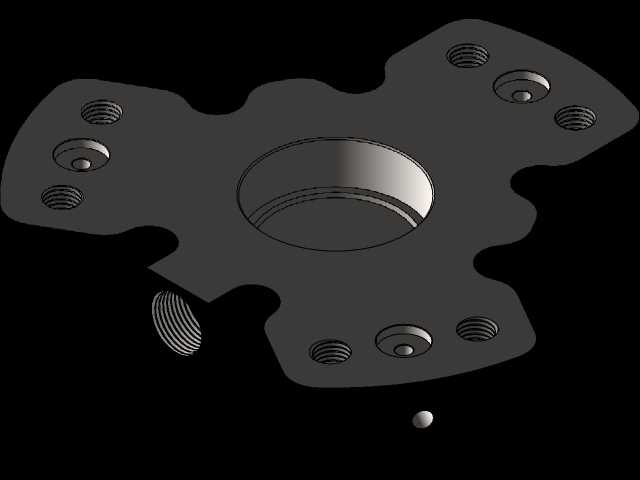

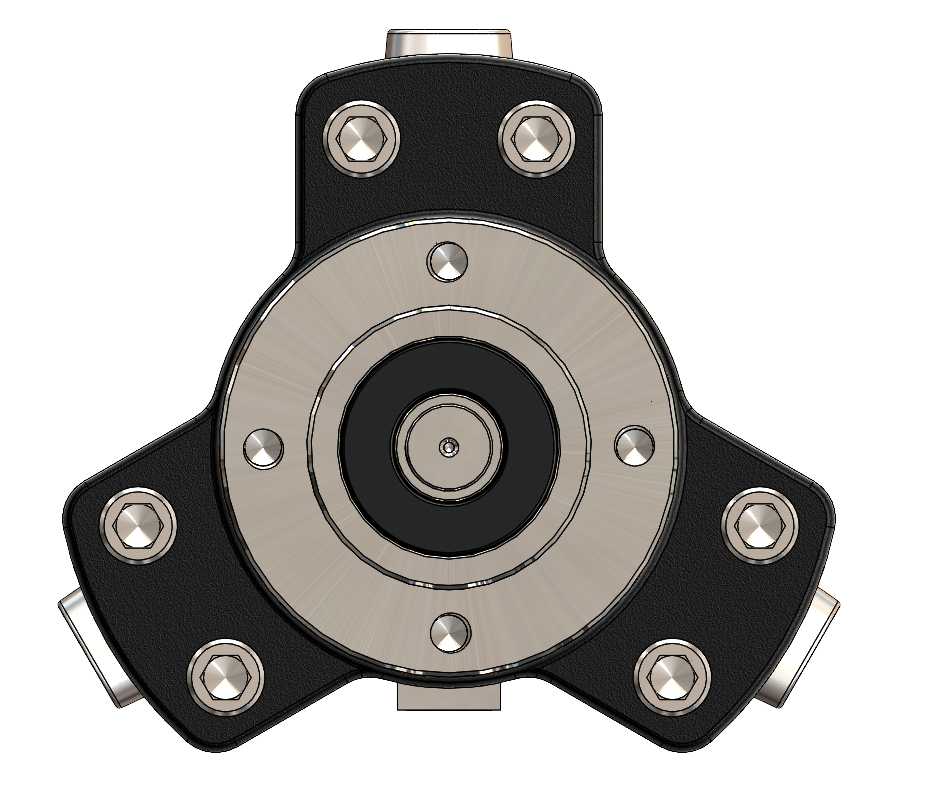

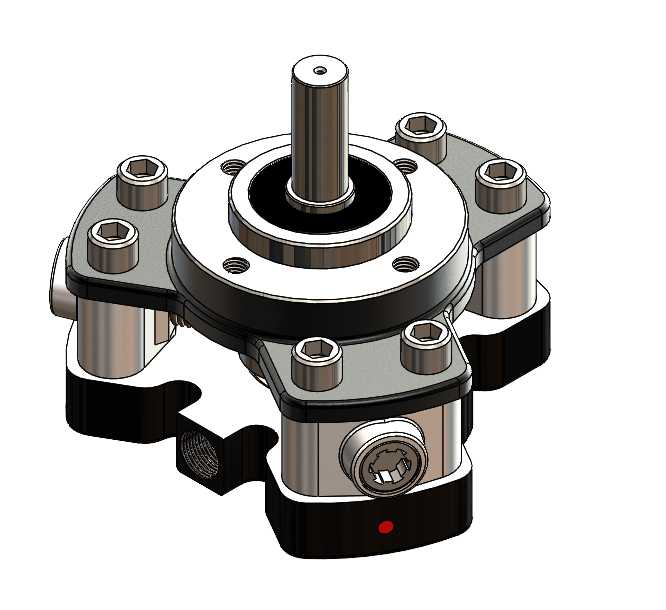

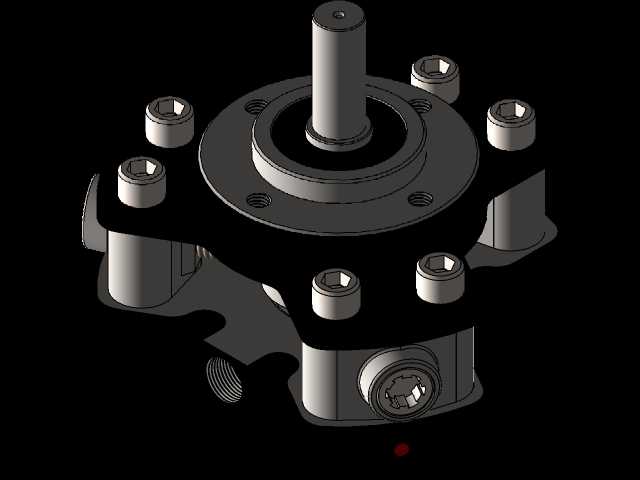

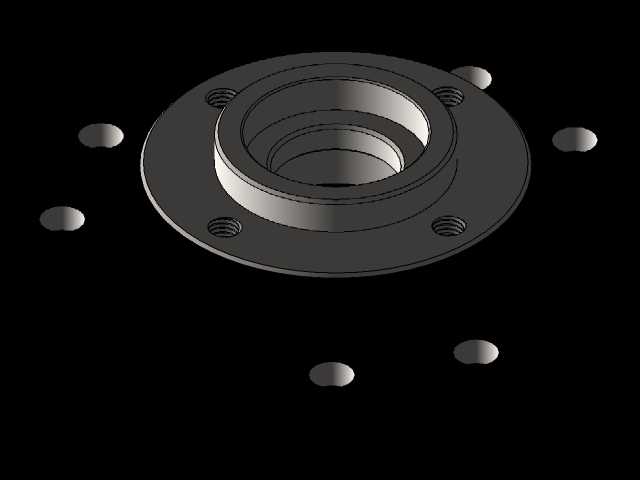

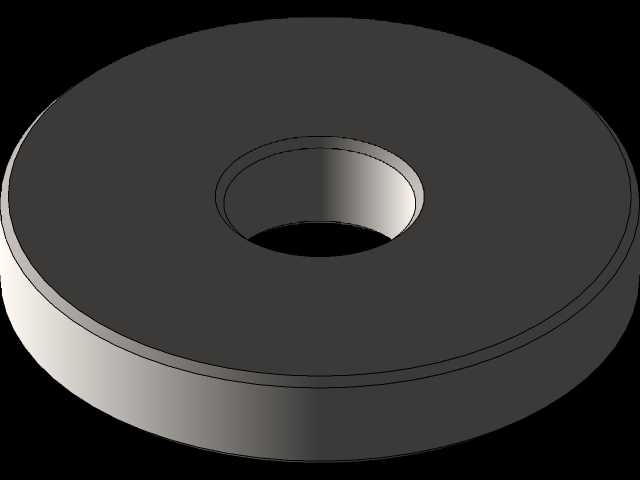

　　设计过程中优先考虑了安装边界的适配性，泵体整体采用方形法兰安装结构，法兰面上设置6个内六角螺栓安装孔，孔位分布与CA6140车床主轴箱侧面的预留安装螺孔完全匹配，安装时不需要对机床原有结构做任何打孔、改装，直接对准螺孔拧紧螺栓即可完成固定，安装面之间预留O型密封圈槽，可直接安装标准耐油橡胶密封圈，避免结合面出现油液渗漏。泵的进出油口采用侧置式螺纹接口，接口规格选用常用的英制管螺纹，方便现场直接对接机床原有油路的金属油管或高压橡胶软管，不需要额外加工转换接头。驱动轴的伸出长度经过精确核算，安装后轴端与联轴器的配合长度刚好符合传动设计规范，既不会出现轴伸过长导致的悬臂挠曲变形，也不会因为轴伸过短导致键连接接触面积不足、出现传动打滑问题。

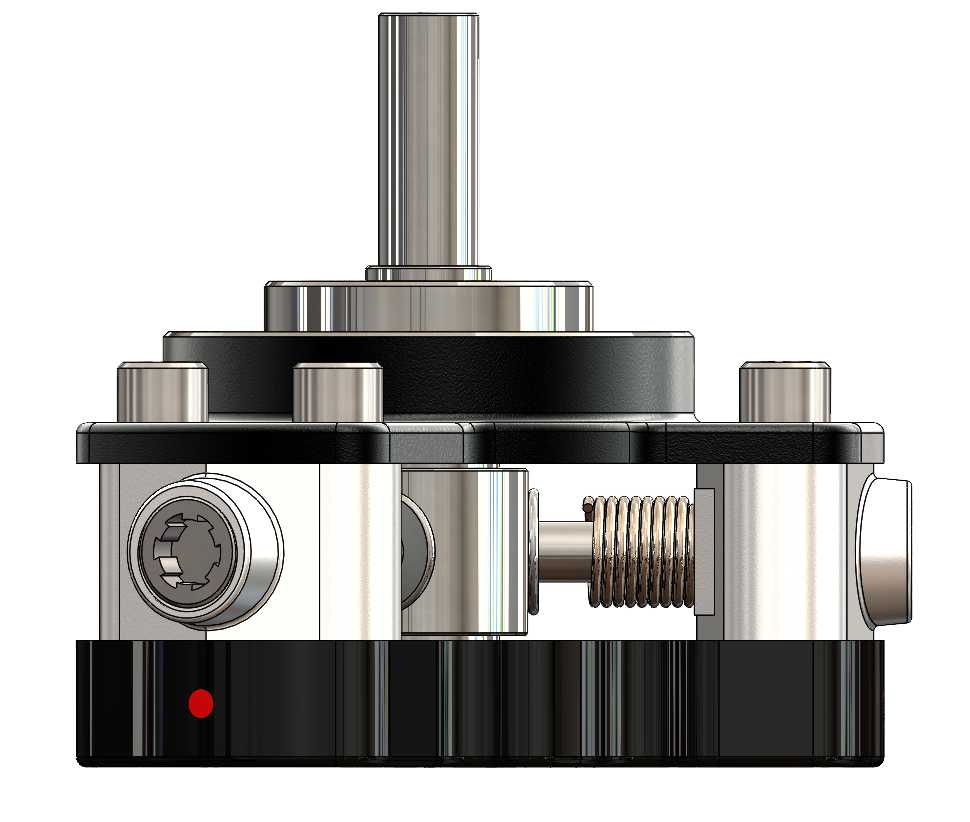

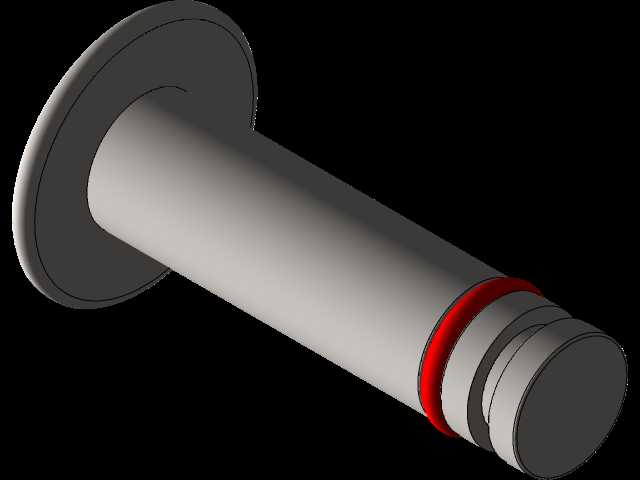

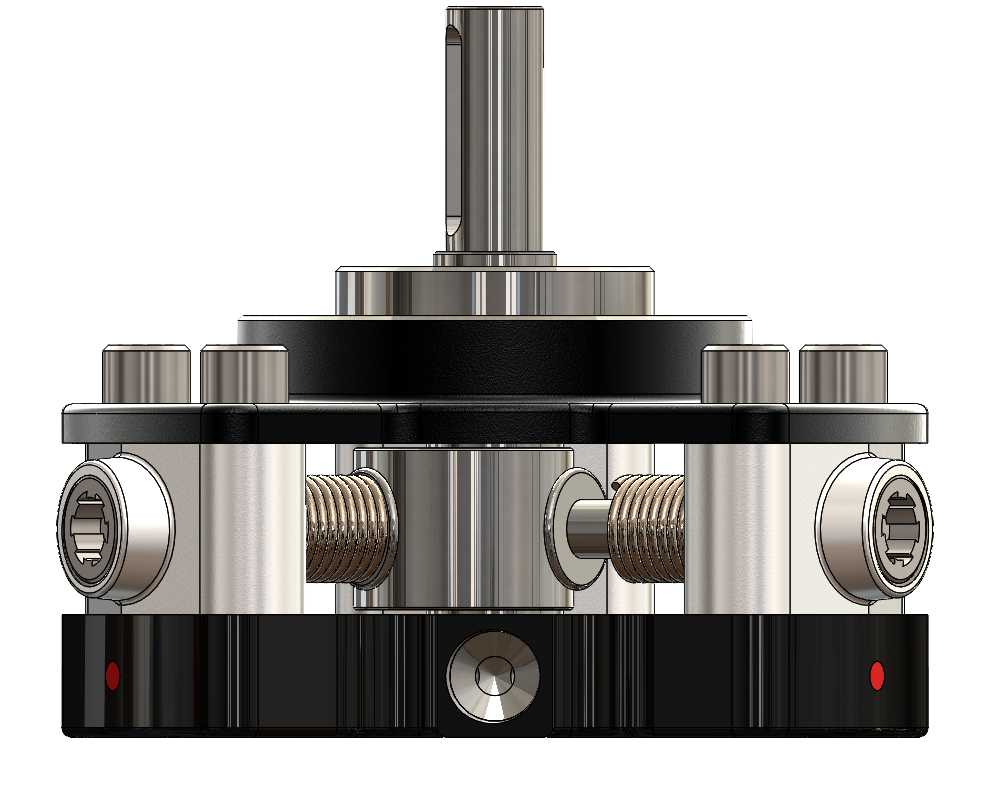

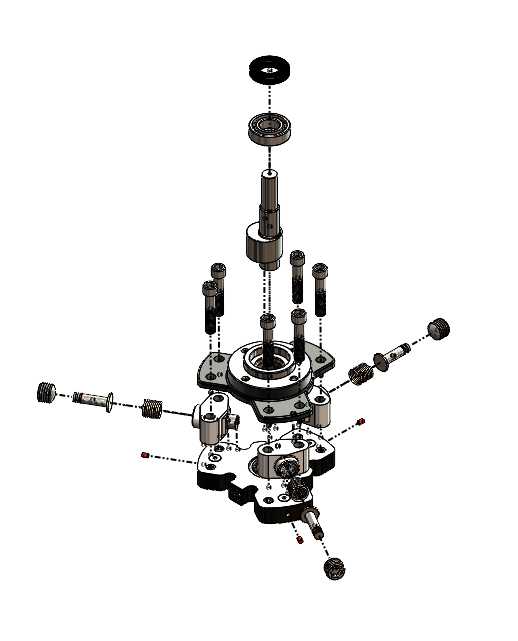

　　从结构细节来看，泵体分为上下两层结构，上层为柱塞缸体与驱动轴安装腔，下层为阀组与进排油通道，两层之间通过密封垫分隔，拆卸维护时只需要拆开上下层的连接螺栓，即可直接检查更换进排油阀组与柱塞密封件，不需要将整个泵从机床上拆下，大幅降低了日常维护的工作量。柱塞与缸体孔之间采用间隙密封配合，配合间隙严格控制在0.01-0.015mm之间，既保证柱塞往复运动的灵活性，又能将高压油的泄漏量控制在允许范围内，泵体外部的所有连接螺栓均采用内六角圆柱头螺栓，螺栓头部完全沉入法兰沉孔内，不会出现突出的棱角，避免安装、维护过程中剐蹭操作人员，也能缩小泵的整体安装占用空间，适配车床内部狭窄的安装空间。

　　在外形尺寸控制上，泵的整体径向最大尺寸不超过160mm，轴向总长度控制在120mm以内，安装后不会与车床主轴箱周边的手柄、防护罩等部件发生运动干涉，泵体下部设置一个小型的泄油口，可通过细油管将泵内泄漏的油液引回车床油箱，避免泄漏的油液在泵体表面积攒、滴落到地面造成污染。驱动轴的支撑采用两个深沟球轴承，轴承安装位置靠近偏心轮的两侧，可有效承受偏心轮转动时产生的径向力，轴承外侧设置骨架油封，防止泵体内的油液沿着驱动轴向外渗漏，同时也能阻挡外部的灰尘、切削液进入泵体内部，污染液压油。

　　这款径向柱塞泵的额定工作压力设定为16MPa，额定转速为1450r/min，完全匹配CA6140车床辅助驱动轴的输出转速，输出流量可满足车床卡盘夹紧、导轨润滑、尾座动作的同时供油需求，不会出现多个动作同时运行时压力下降、动作迟缓的问题。在建模过程中，所有零件的配合公差、形位公差都严格按照液压元件的设计规范设定，柱塞与缸体的圆柱度、驱动轴安装轴承位的同轴度、安装法兰面的平面度都做了明确的公差约束，可直接用于后续的工程图生成、零件加工与装配验证，对于机床液压系统改造、液压元件选型参考、柱塞泵结构学习都有实际的参考价值。
