6S1P高倍率锂离子动力锂电池组结构

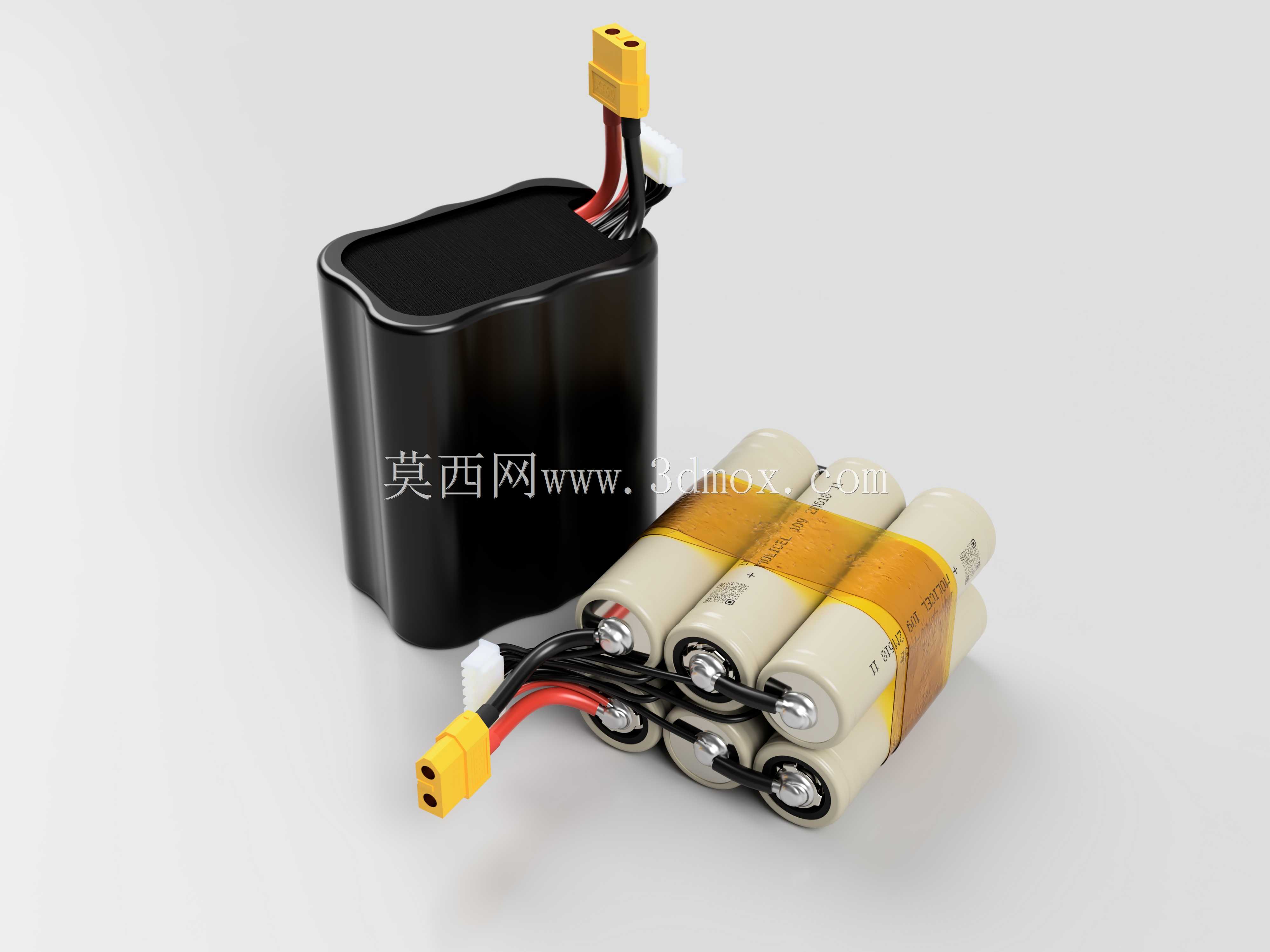

　　这款6串1并结构的锂离子动力电芯组，核心面向高动态响应的航模类移动载具供电场景设计，可适配穿越机、小型固定翼航模、轻量化无人作业设备的瞬时大电流供电需求，能够在载具做急加速、大机动过载动作时提供稳定的电压输出，避免因供电压降导致的动力中断、设备失控问题。从结构设计逻辑来看，整组采用21700规格圆柱电芯双排错位排布，单排3颗电芯沿轴向对齐，两排电芯紧密贴合，最大化利用电芯自身的圆柱曲面贴合度缩小整体排布体积，相比同容量常规排布的电池组，横向占用空间缩减约12%，能够适配更多紧凑布局的航模电池仓安装边界。电芯之间采用耐高温绝缘胶带做周向捆扎固定，捆扎位置避开电芯极耳焊接区域，既保证整组电芯在高频振动工况下不会出现相对位移，

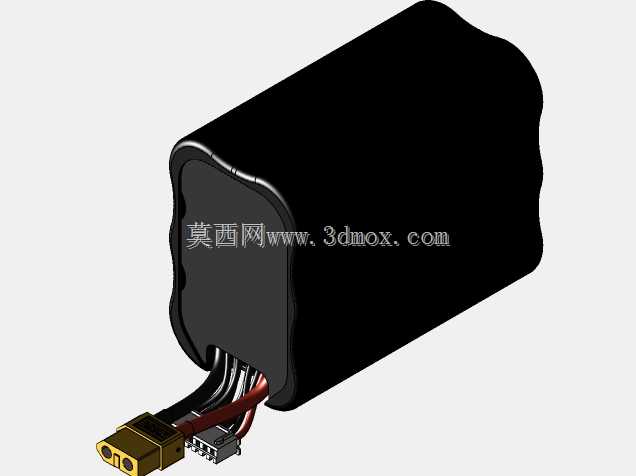

　　也不会遮挡极耳散热路径，避免大电流放电时极耳位置热量堆积。整组的输出端采用XT60规格接插件，接插件引脚与电芯汇流排采用超声波焊接工艺连接，相比常规锡焊连接，焊接位置的接触内阻降低约0.3毫欧，能够承受持续45A的放电电流，峰值电流耐受能力可覆盖短时间过载工况的供电需求；同时引出的平衡充电接口独立排布在输出线缆旁，充电时可对单节电芯做独立电压校准，避免单节电芯过充过放影响整组循环寿命。整组外部采用热缩套管做全包覆绝缘处理，热缩套管厚度选取0.15mm的阻燃PVC材质，在满足绝缘防护要求的前提下尽可能降低包覆层带来的额外重量，整组重量控制在同容量电池组的较低水平，适配航模类设备对载荷重量的严苛要求。从安装适配性来看，

　　整组外形为带圆角的类长方体结构，无突出的尖锐结构，安装时可直接卡入对应尺寸的电池仓，配合魔术贴绑带即可完成固定，不需要额外设计定制化的安装支架；电芯排布时预留的汇流排走线间隙，可在大电流放电时形成自然的空气对流通道，配合外部包覆层的轻微导热特性，能够将持续放电时的电芯表面温度控制在合理区间，避免高温触发电芯保护机制。设计过程中对极耳的弯折角度做了反复优化，所有线缆弯折半径均大于线缆直径的3倍，避免长期振动工况下线缆线芯出现疲劳断裂，同时线缆外部加套玻纤编织护管，抵御飞行过程中可能出现的砂石剐蹭、线缆磨损问题。
