FPV穿越机碳纤维相机减震安装支架

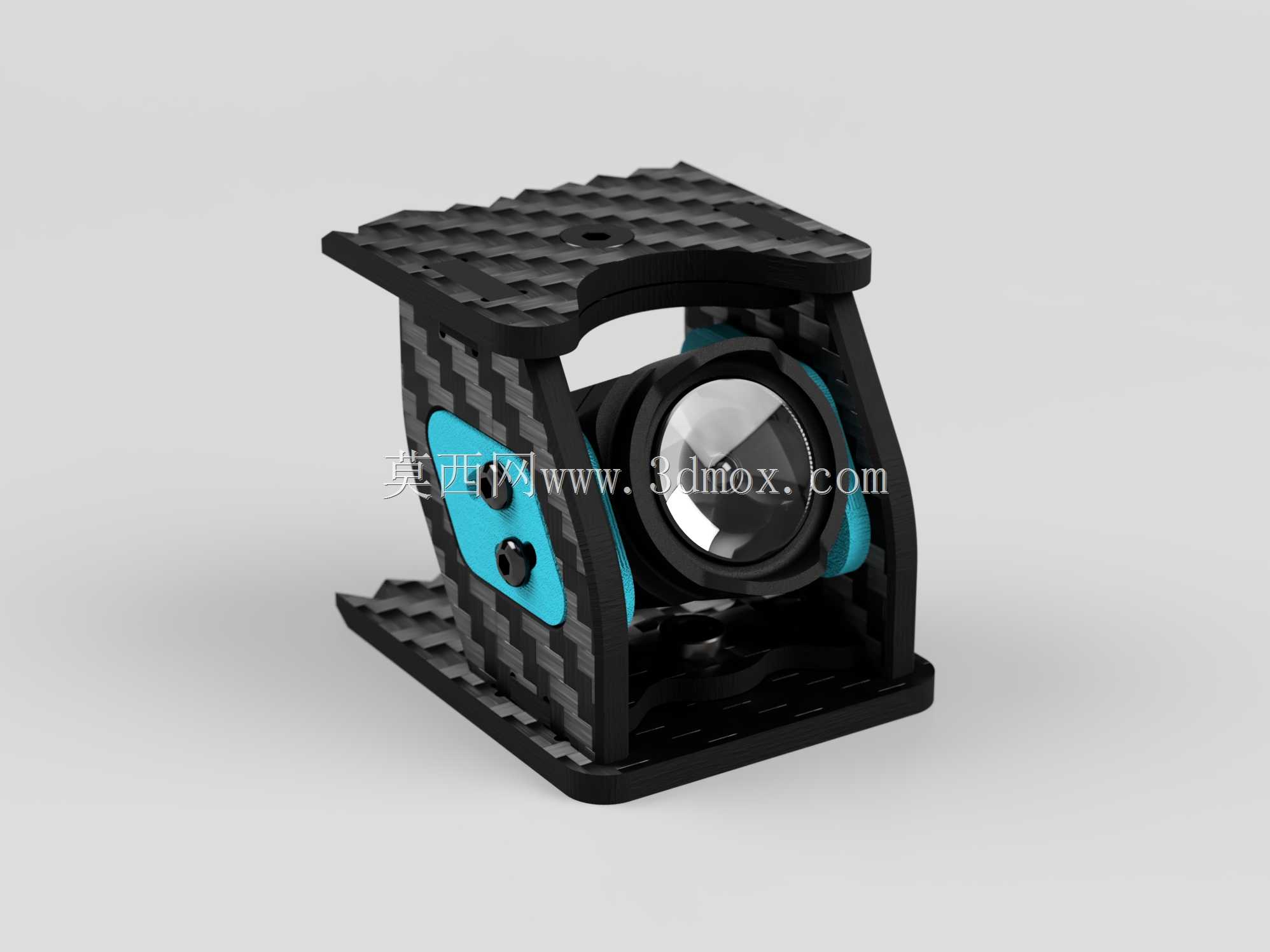

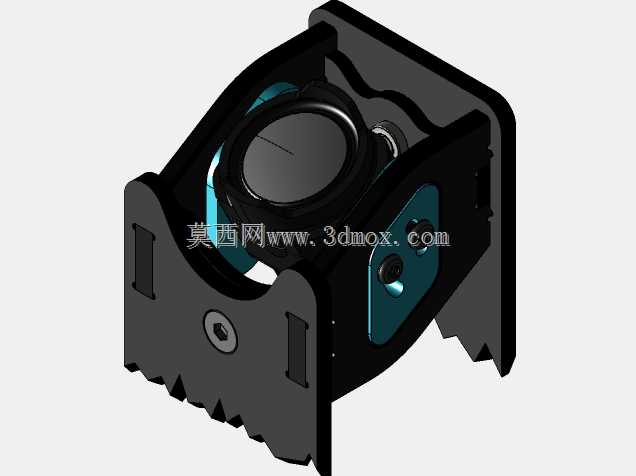

　　这套FPV摄像机安装结构，是为竞速穿越机与花飞航拍场景专门设计的机载相机固定方案，核心解决飞行过程中相机刚性连接带来的振动传导、果冻效应以及炸机冲击损伤问题。整套结构采用上下双层碳纤维安装板搭配两侧侧向夹持立板的框架式布局，上层板预留标准飞控堆叠安装孔位，可直接兼容主流五寸穿越机的机身顶板安装间距，下层板作为相机承载基座，两侧立板开出对称的弧形调节槽，相机镜头模组通过两侧蓝色TPU柔性减震垫块夹持在框架中部，既可以沿弧形槽调整镜头俯仰角度，满足平飞大视角取景与朝下俯拍不同任务需求，又能通过柔性垫块吸收机架电机传递的高频振动。

　　从实际装机使用场景来看，这类支架主要适配O3空气单元这类高清数字图传相机，也可兼容同安装孔位的Apex EVO、Vannystyle Pro系列主流FPV相机。日常花飞训练时，飞手做大角度翻滚、急停急转动作，机架产生的多方向冲击会先经过碳纤维框架的刚性传导，再被TPU垫块的弹性形变抵消，避免镜头光轴出现偏移；竞速穿桩场景下，支架整体重量控制在极低区间，不会额外增加机头负载，前后重心匹配更容易调校，不会因为前端相机过重导致飞行抬头、响应滞后。长距离远航飞行时，支架上下板的镂空纹理既保留了碳纤维板材的结构强度，又能让迎面气流穿过框架间隙，减少高速飞行的风阻，同时给工作中的图传相机留出散热通道，避免长时间录制导致相机过热降频。

　　结构设计上没有采用传统的一体3D打印硬连接方案，而是把刚性承载和柔性减震拆分成两个独立部分：碳纤维板材负责承担整机的安装载荷，板材厚度选用穿越机机架通用的2mm规格，安装孔位完全匹配市面主流机架的20x20mm、30.5x30.5mm标准安装孔距，装机时不需要额外打孔修改机架，直接用配套M3螺丝就能固定在机头预留位置。两侧的蓝色TPU插件采用卡扣式设计，不需要螺丝就能卡在碳纤维立板的定位槽内，更换不同尺寸相机时，只需要替换对应厚度的TPU垫块，不用整套更换支架，维护成本很低。相机固定路径上特意避开了镜头的视场角范围，两侧立板的内边缘做了切角处理，即使相机使用超广角镜头，也不会在画面边缘拍到支架结构，避免出现暗角或者穿帮画面。

　　安装边界方面，整套支架的整体外轮廓宽度控制在38mm以内，长度45mm，高度32mm，刚好适配五寸穿越机机头的常规安装空间，不会和前置的GPS模块、接收机天线产生干涉。镜头俯仰调节范围可以从水平0度调整到向下45度，调节到位后通过侧面的锁紧旋钮固定，飞行过程中不会因为气流冲击出现角度移位。框架上下板的碳纤维纹理做了防滑凹槽处理，叠层安装飞控、图传设备时，螺丝锁紧后不会出现板材打滑移位的问题。公差设计上，所有安装孔位的配合间隙控制在0.1mm以内，TPU垫块的夹持余量预留0.3mm，装夹相机后不会出现松晃，同时不会因为夹持力过大压坏相机外壳。针对炸机工况，支架的边角都做了圆角过渡，撞击时应力会分散到整个板材平面，不会在孔位位置出现断裂，即使侧面受到冲击，TPU垫块会先产生形变卸力，避免硬冲击直接传递到相机镜头核心部件，大幅降低相机的损坏概率。草图建模阶段就把所有安装配合面的约束完全对齐，导入机架装配时可以直接匹配原有骨架的安装基准，不需要二次修整就能直接输出切割路径，完成碳纤维板材的加工制作。
