PURIST DC 5/6寸FPV穿越机机架结构设计

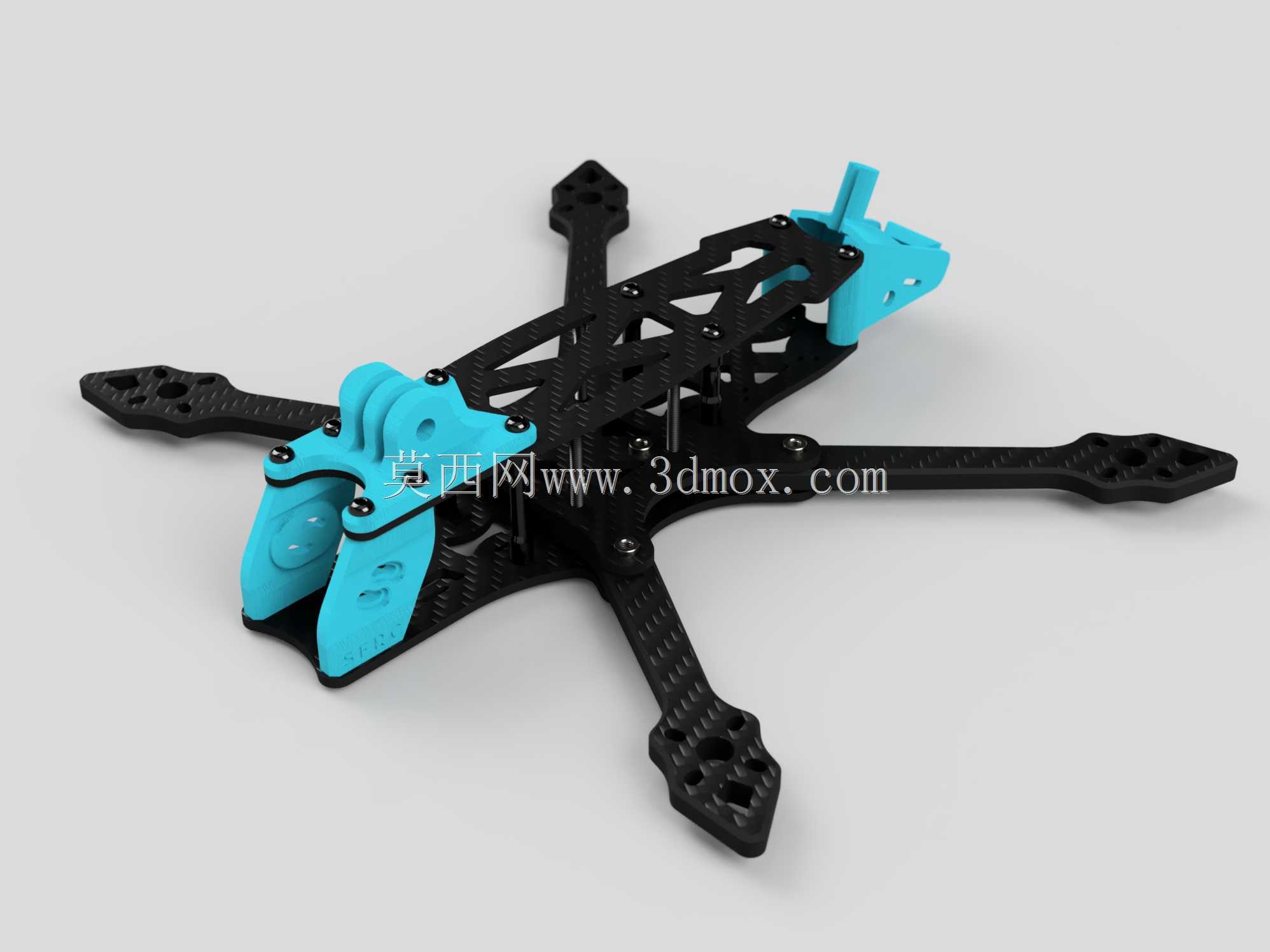

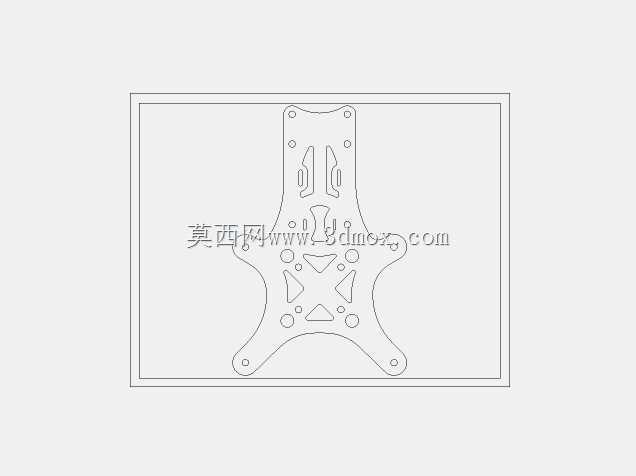

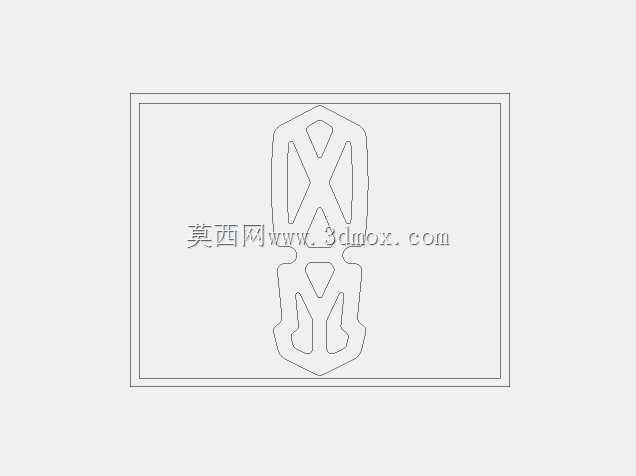

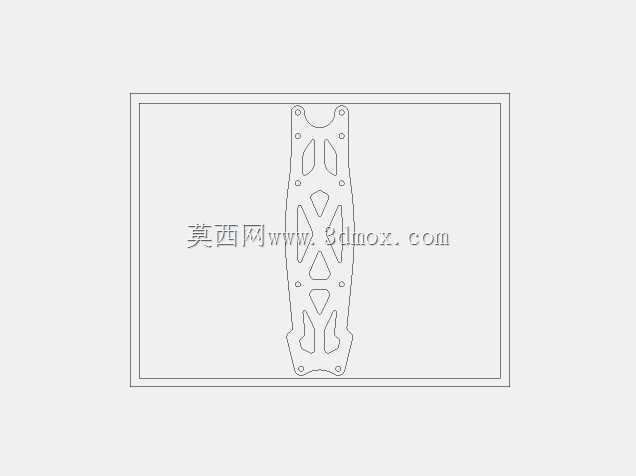

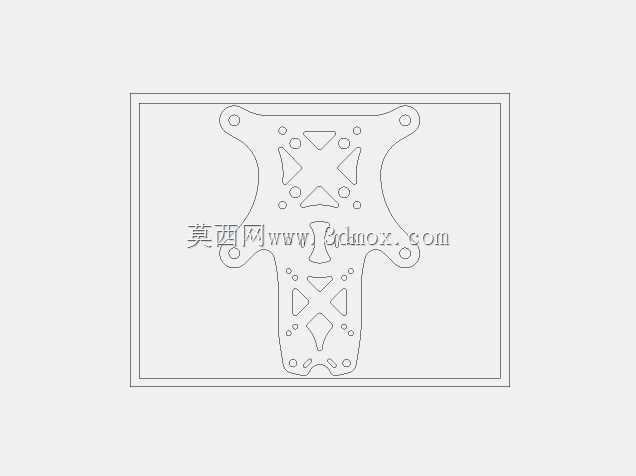

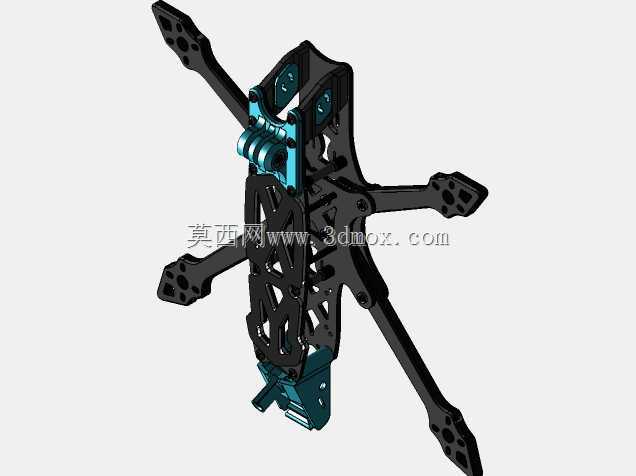

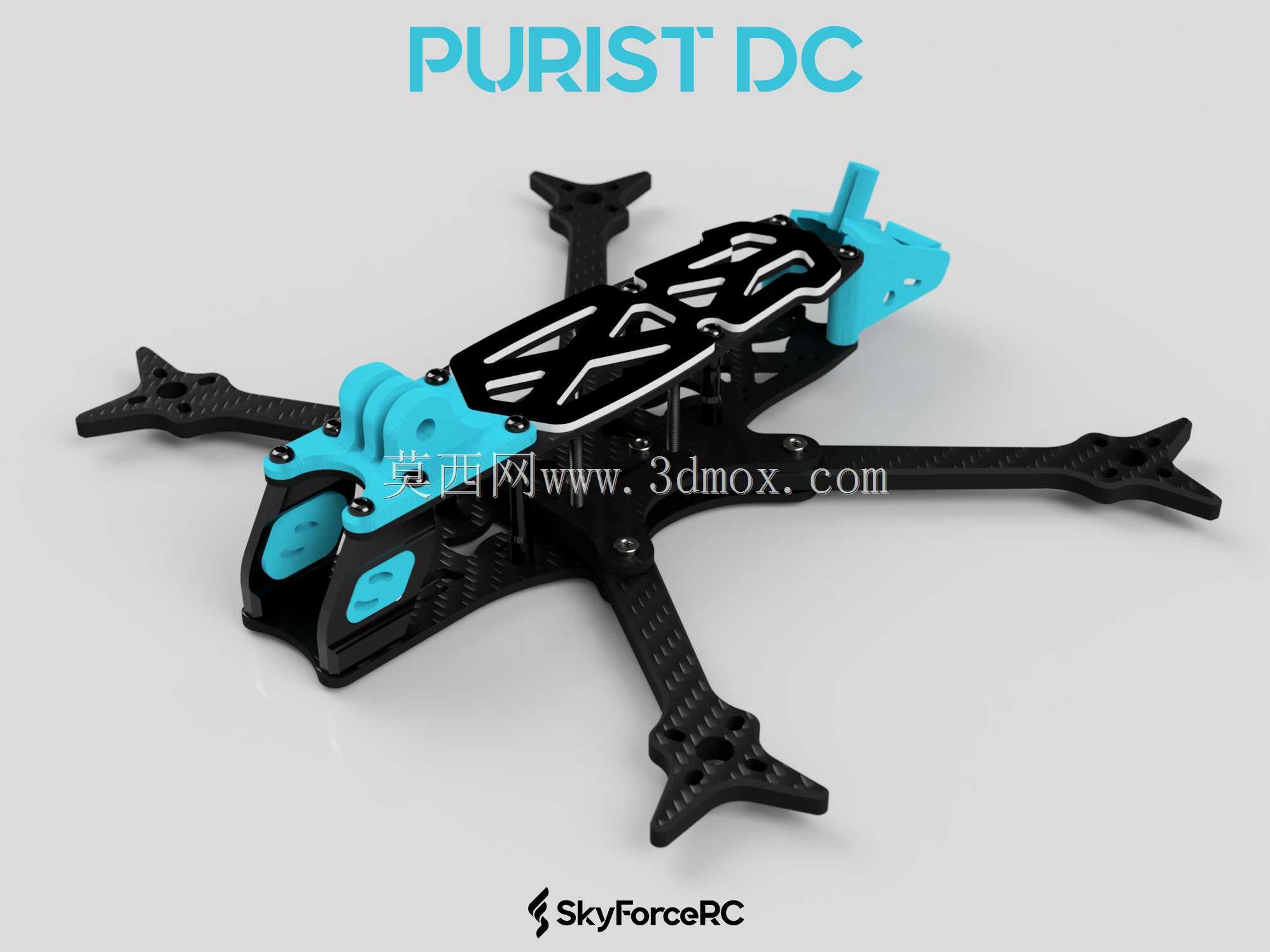

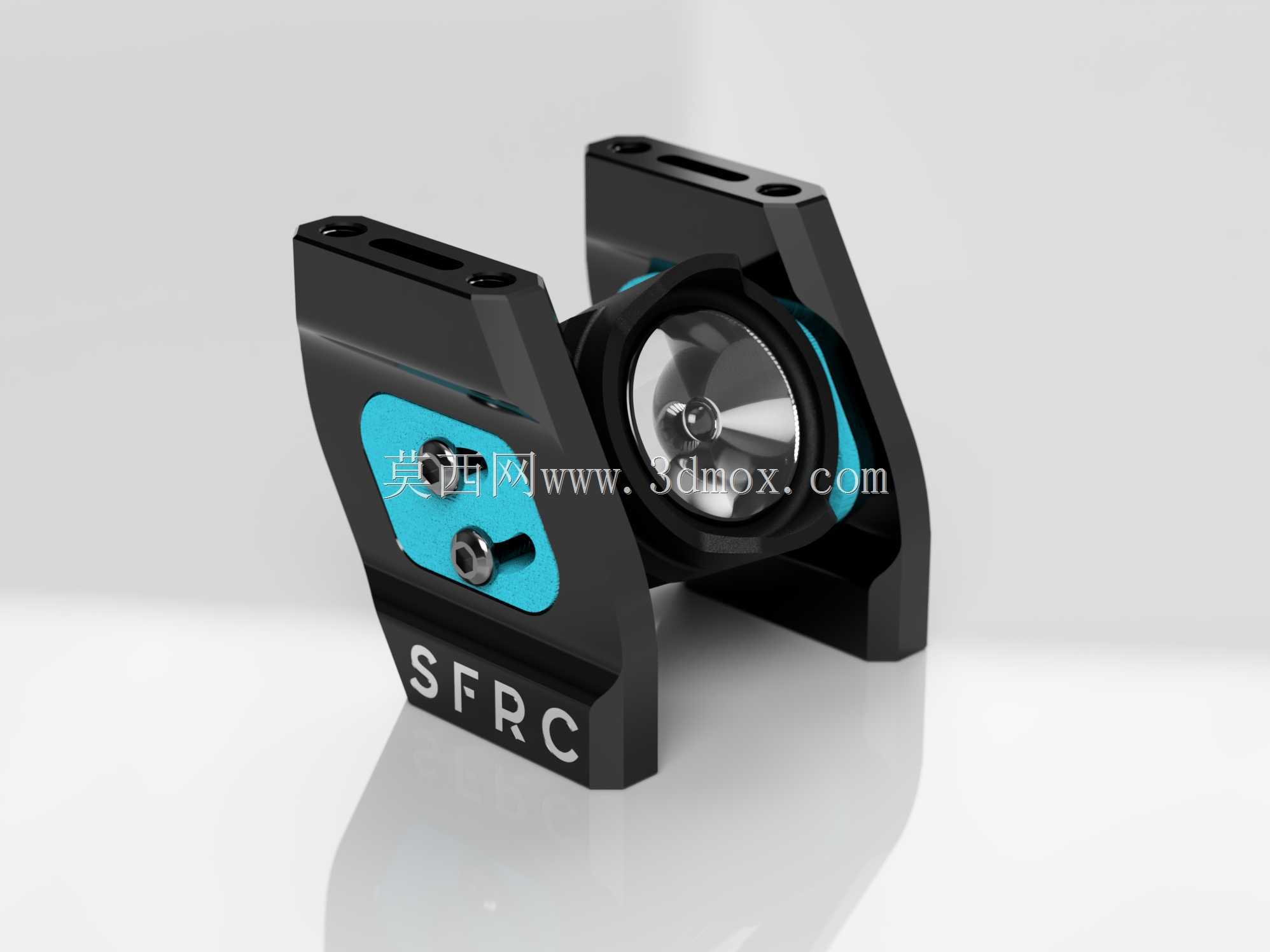

　　这款FPV机架针对竞速与花飞场景开发，适配5英寸、6英寸两类主流螺旋桨规格，可覆盖日常休闲飞行、赛道竞速、户外花飞练习等多类使用场景，机架臂采用对称X型布局，能在炸机时均匀分散冲击力，降低单臂断裂的概率。结构设计上采用分层堆叠方案，顶板厚度6mm、中间板厚度2mm、底板厚度2.5mm，三层碳板通过金属螺柱连接，既保证整体结构刚性，又预留了充足的设备安装空间，飞控、电调、图传、接收机等核心部件可直接在层间完成固定，无需额外打磨修改。机臂末端电机安装位兼容16x16、19x19、16x19、16x19手拧臂厚等多类主流电机孔距，不用额外打孔即可适配市面上绝大多数22系列、23系列无刷电机，降低用户的配件适配成本。机架顶部预留20x20、

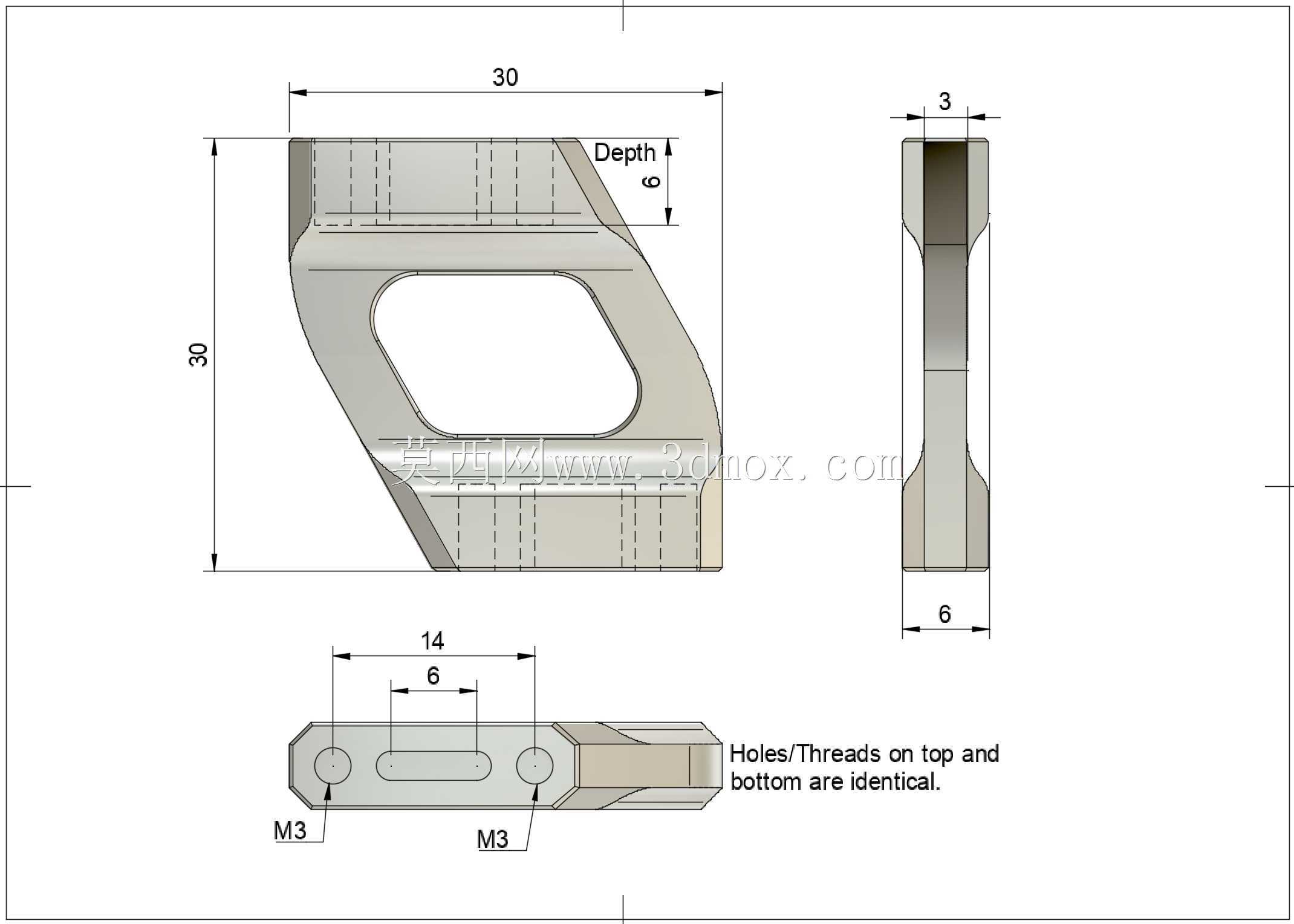

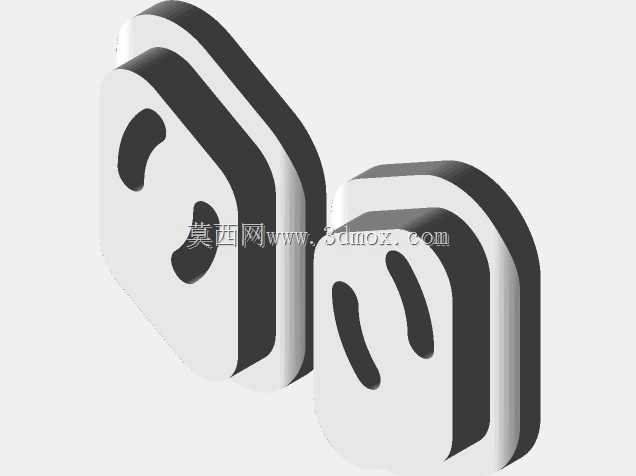

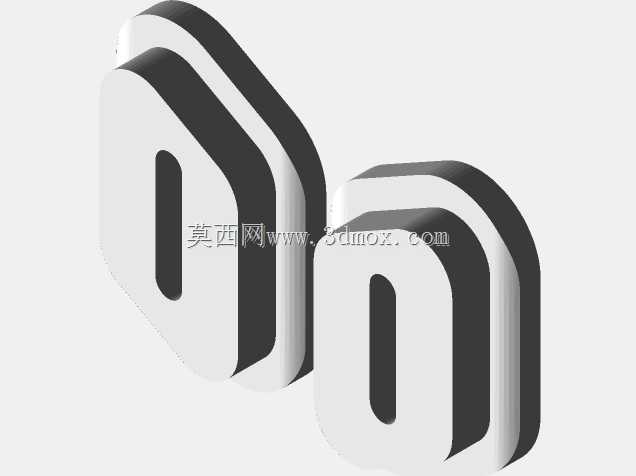

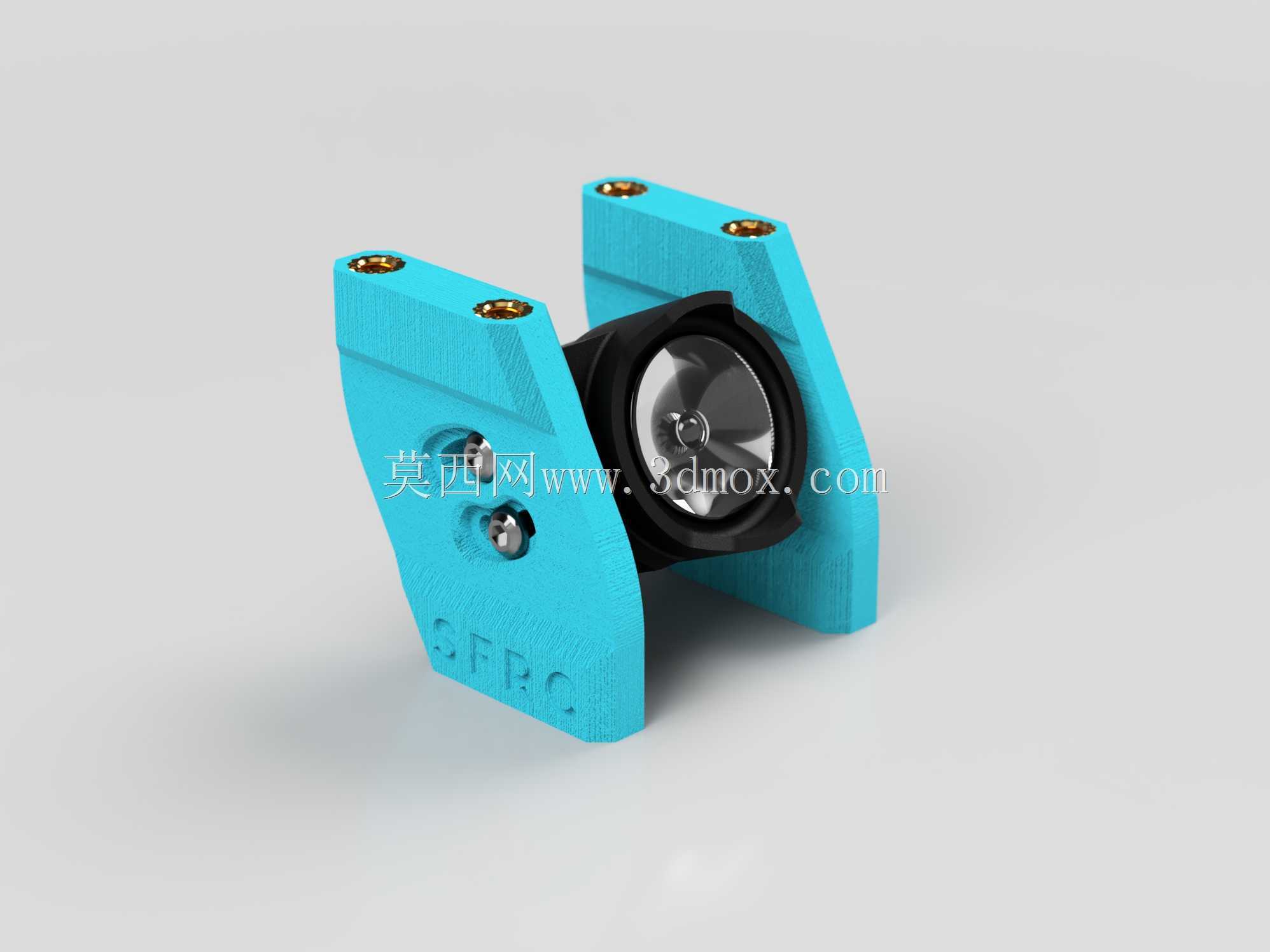

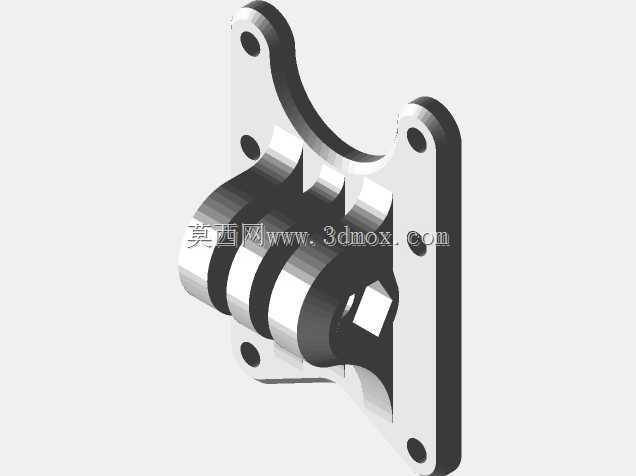

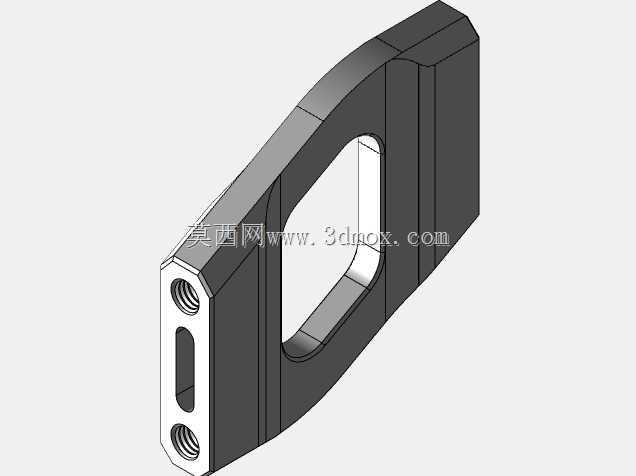

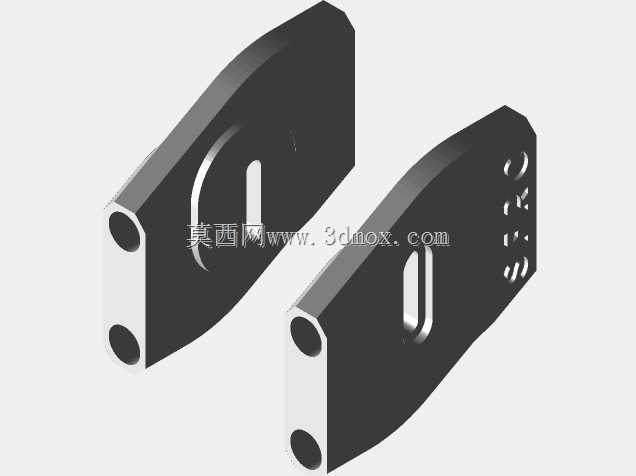

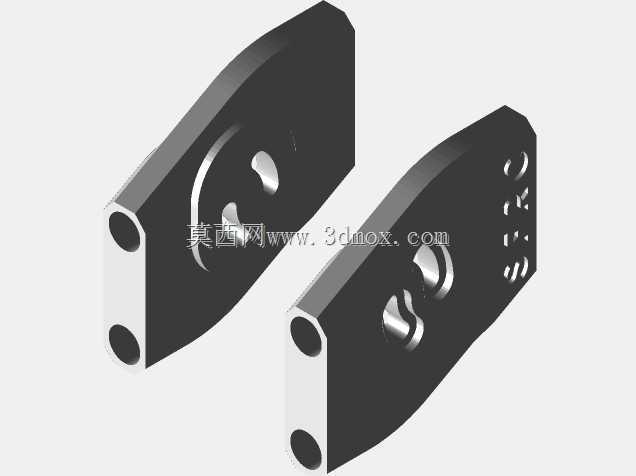

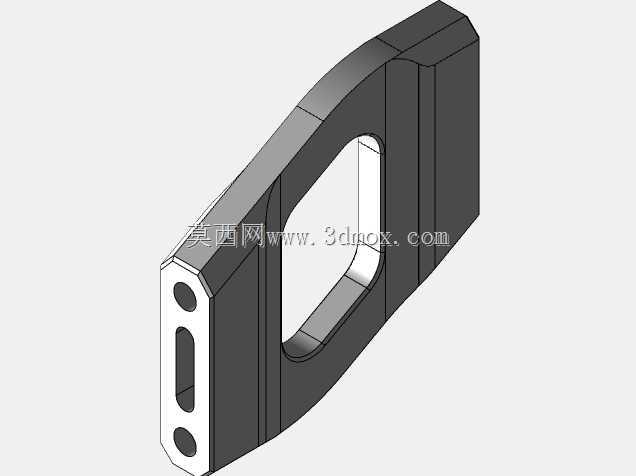

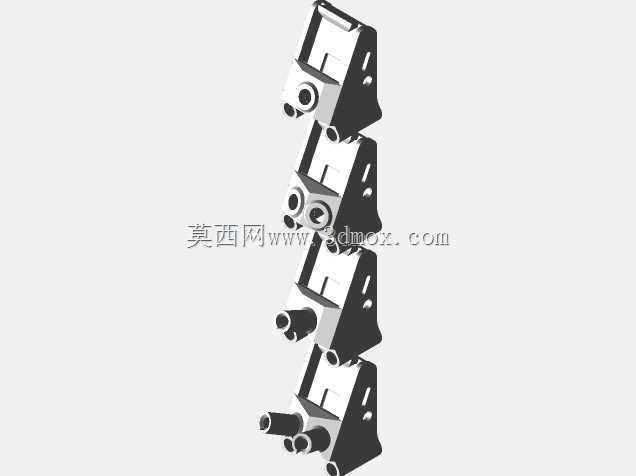

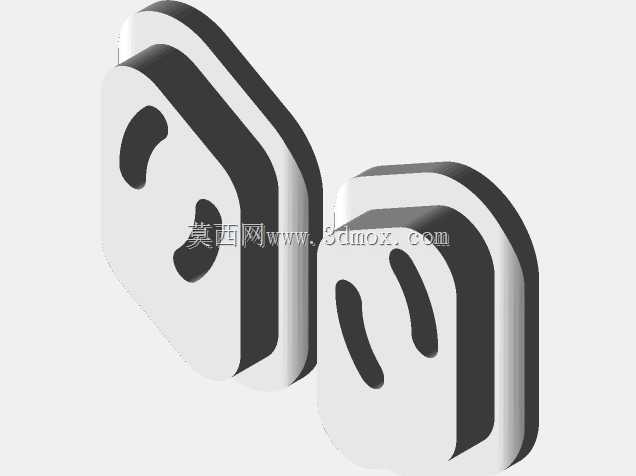

　　25.5x25.5两类标准孔位，可直接安装DJI、Walksnail、模拟图传等不同类型的FPV相机支架，VTX安装位支持30.5x30.5、20x20两种通用孔距，覆盖绝大多数图传设备的安装需求。机架的防撞、减震易损部位采用3D打印TPU材质制作，100%填充打印的TPU件韧性充足，日常飞行中的磕碰、擦撞可通过自身形变吸收冲击力，避免碳板直接受冲击出现开裂，同时TPU件更换成本极低，炸机后仅需更换损坏的打印件即可快速复飞。机架上的金属连接件采用6061或7075铝合金CNC加工，精度控制到位，装配后无虚位，长时间飞行也不会出现连接松动的问题。设计时针对堆叠螺栓的安装做了优化，若需要在不拆卸堆叠螺栓的情况下完成设备滑装，

　　仅需将堆叠螺栓孔沉头，倒角深度控制在1.5mm即可，无需额外修改其他结构。硬件装配方面，机架配套的紧固件包含M3x6mm螺栓、M3x8mm螺栓、M3x12mm螺栓、M3x4.5ODx5L黄铜镶嵌件、22mm支座、30mm支座、KFS2 M3自紧螺母等标准件，所有安装孔位公差均按航模装配标准预留，普通玩家使用常规内六角扳手即可完成整机组装，无需额外进行攻丝、扩孔等二次加工。整机组装完成后自重可控制在115g-125g区间，搭配对应动力套装后可获得优秀的推重比，满足竞速飞行的动力响应需求，同时充足的结构冗余也能承受大动作花飞时的冲击力，降低日常飞行的维护成本。
