0.12kW高精度直驱伺服转台结构设计

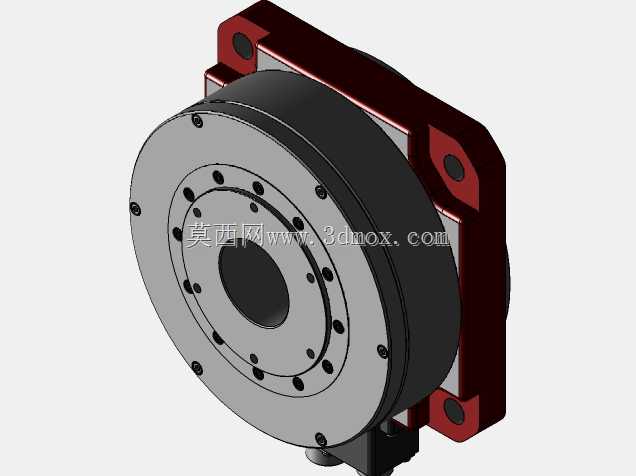

　　这款直驱式伺服转台主要面向精密机加工领域的多轴加工场景，可配套立式加工中心、数控车床完成复杂零件的多面分度加工，也可集成到自动化检测线、精密装配工位中，实现工件的高精度角度回转定位，替代传统的蜗轮蜗杆分度台、棘轮分度机构，消除机械传动链带来的反向间隙与磨损误差。从结构设计来看，转台主体采用一体式铸造基座，底部带法兰安装边，安装孔位按照通用机床工作台T型槽间距做了适配设计，基座上方的回转台采用大直径中空结构，方便走线、穿装夹具拉杆或者过气管油路，适配气动卡盘、液压夹具的安装需求。驱动侧直接将伺服电机定子与转台基座集成，转子与回转台面刚性连接，省去了齿轮、同步带等中间传动环节，从根源上降低了传动回程误差，

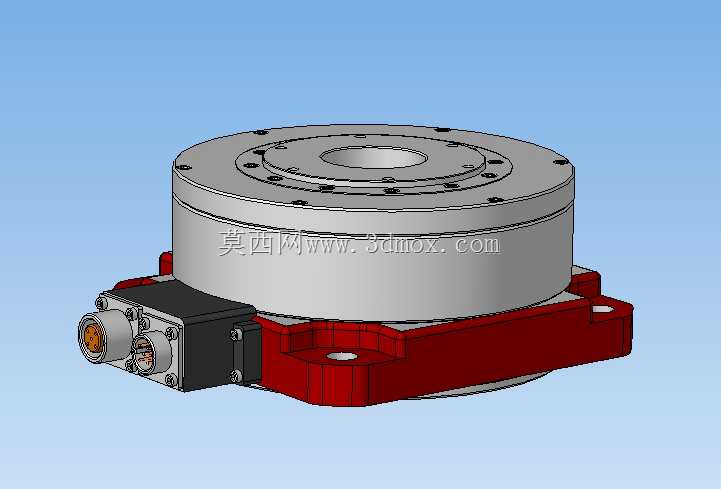

　　也减少了后期维护时的传动件更换需求。侧面的电气接口采用航空插头集成设计，将动力线、编码器线、制动控制线整合在同一侧的接线端，方便现场布线时的快速插拔，接口处做了密封凸台设计，可适配车间常见的切削液飞溅工况，避免切削液渗入电气腔造成短路。回转台面的端面布置了多圈螺纹孔与定位销孔，可直接安装通用三爪卡盘、专用工装夹具，台面的平面度、端面跳动公差按照精密级机床附件要求设计，满足精加工时的装夹精度要求。设计过程中重点考虑了安装边界的适配性，整体高度控制在常规第四轴转台的安装尺寸范围内，不需要对原有机床工作台做加高改造即可直接替换原有分度机构，基座的安装孔位兼容市面主流同规格转台的安装尺寸，方便用户做设备升级替换。

　　转台的制动部分采用内置失电制动结构，断电时可自动锁止回转台面，避免加工过程中断电导致工件移位、刀具撞损的问题，编码器采用高分辨率绝对值编码器，开机不需要回零即可确认当前角度位置，缩短设备开机准备时间。在实际应用中，这类直驱转台可承担小到精密五金零件的多面铣削、钻孔攻丝，大到小型壳体类零件的圆周方向特征加工，相比传统机械分度转台，其分度速度更快，可在高速回转状态下保持稳定的定位精度，适合批量零件的连续加工场景，也可配合CAM软件实现连续回转进给，完成复杂曲面的多轴联动加工。
