集成制动功能的交流伺服电机结构设计

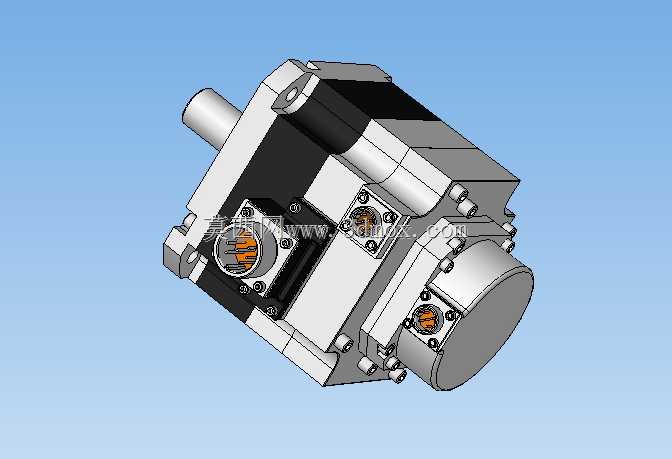

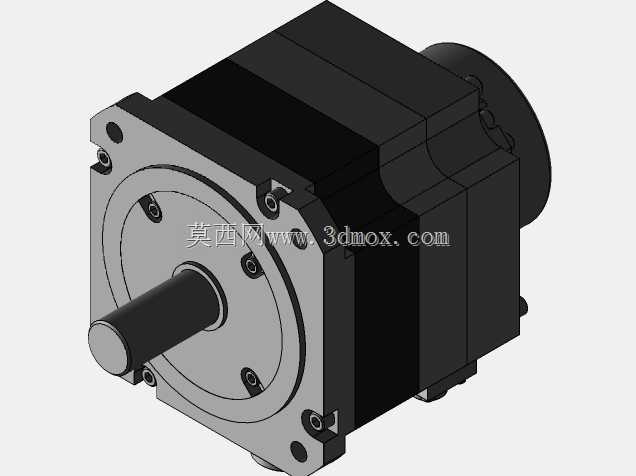

　　这款带制动器的交流伺服电机，主要面向需要精准位置锁定、断电防溜的工业驱动场景，常见于数控机床进给轴、自动化生产线垂直升降机构、高精度物料搬运机械手关节等位置，在设备断电或者伺服使能断开的瞬间，内置的制动器会快速锁止输出轴，避免负载因重力或者外力出现位移，保障设备运行的安全性与定位精度。从结构设计来看，电机本体采用方形安装法兰的壳体布局，输出轴为单伸式圆柱轴，适配常规的键连接或者抱紧式联轴器安装，壳体侧面预留了动力与编码器集成的接线端口，端口处做了密封防护结构，能够适配车间多粉尘、少量切削液飞溅的工况。制动器部分集成在电机非输出端的后盖位置，没有额外增加过多的轴向安装长度，整体安装边界与同功率常规伺服电机保持一致，

　　方便设备设计时做通用化选型替换，不需要额外调整安装位的空间尺寸。建模过程中还原了电机壳体的散热筋结构、端盖的固定螺栓排布、接线端子的针脚布局以及制动器的摩擦片锁止结构细节，所有安装孔位的相对位置、轴伸的配合尺寸都按照实际工业产品的通用公差做了匹配，能够直接用于设备的三维布局干涉检查、安装工位的空间校核。在实际设备选型应用中，这类带制动的伺服电机不需要额外加装外置的抱闸机构，能够精简设备的传动结构，减少额外的安装支架与传动连接件，同时内置制动器的响应速度更快，锁止位置的重复精度更高，适合在需要频繁启停、精准定位同时有负载下坠风险的工位使用。模型还原了电机外部的所有装配细节，包括端盖的定位止口、安装法兰的螺栓孔分布、

　　接线盒的固定结构以及输出轴的轴肩尺寸，结构工程师在做设备整体装配时，可以直接调用该模型完成布局，核对电机与周边传动部件、防护钣金的安全间隙，提前规避安装干涉问题，也可以基于该模型做配套的电机安装座、联轴器护罩等附属部件的设计，减少现场测绘的工作量。
