DC-3514C实心轴直流无刷电机结构设计

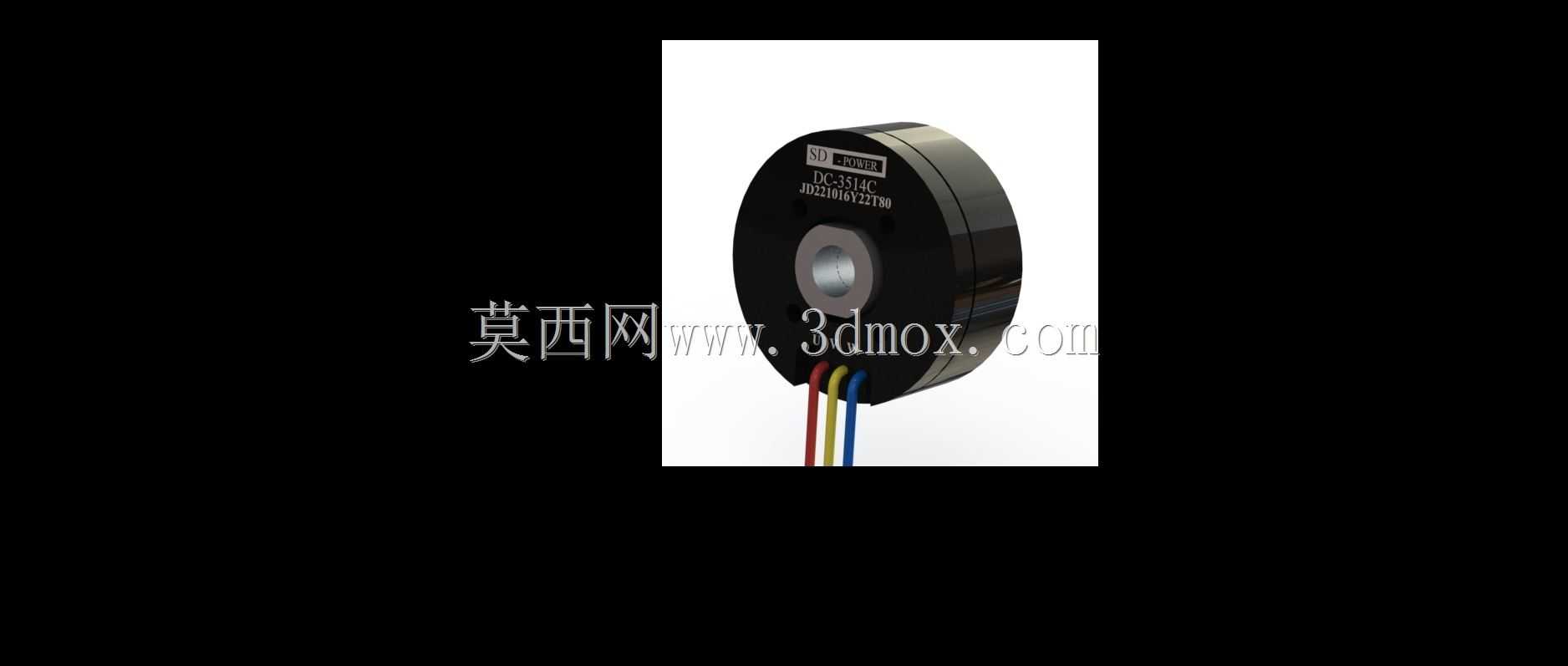

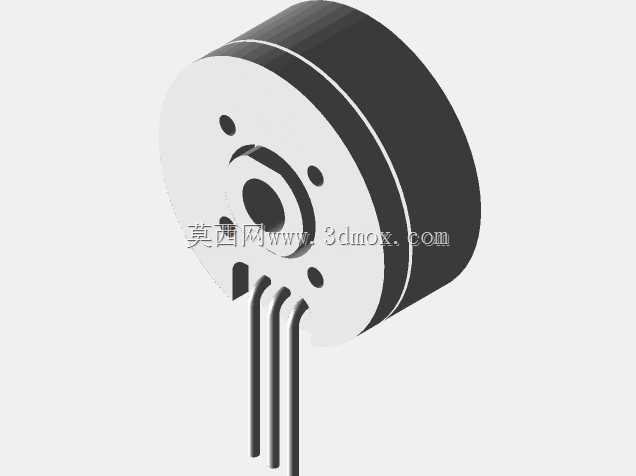

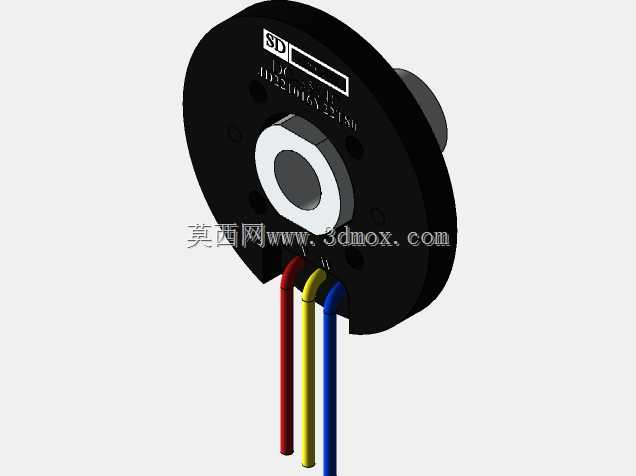

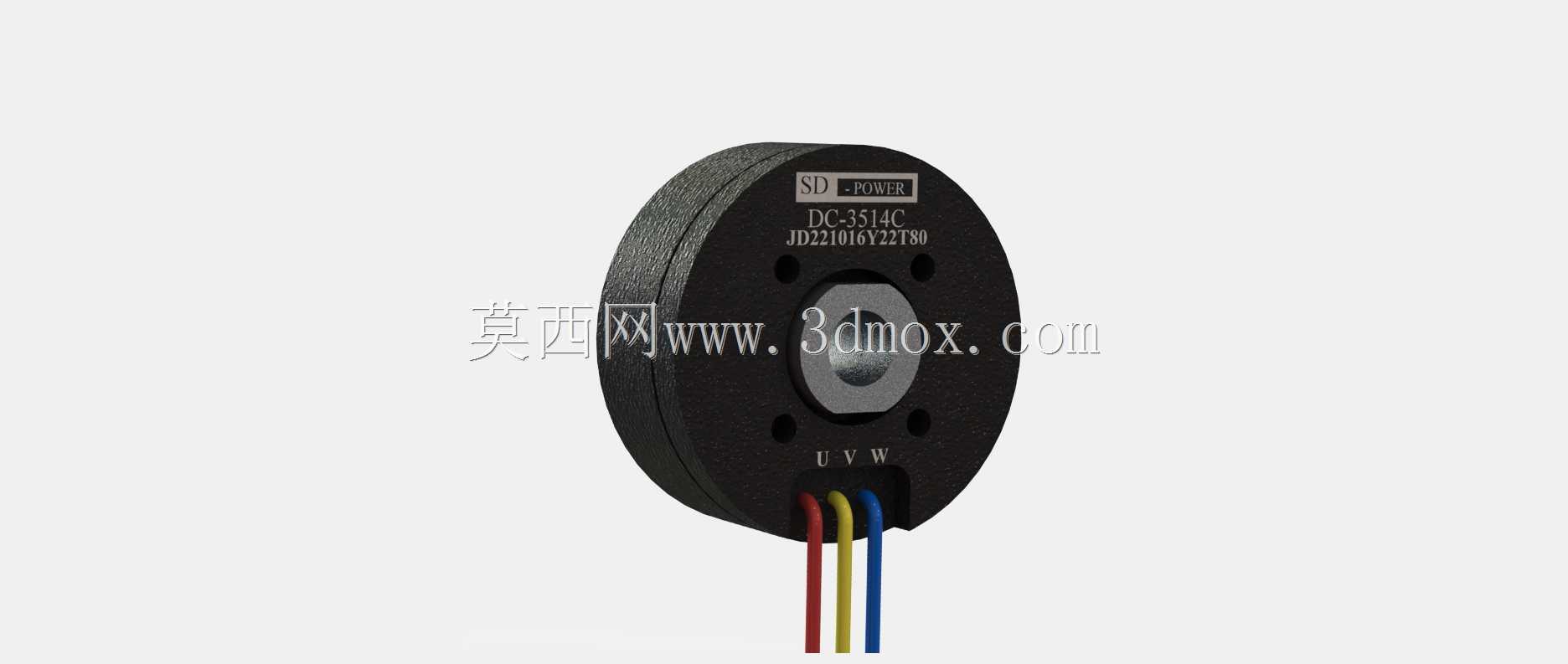

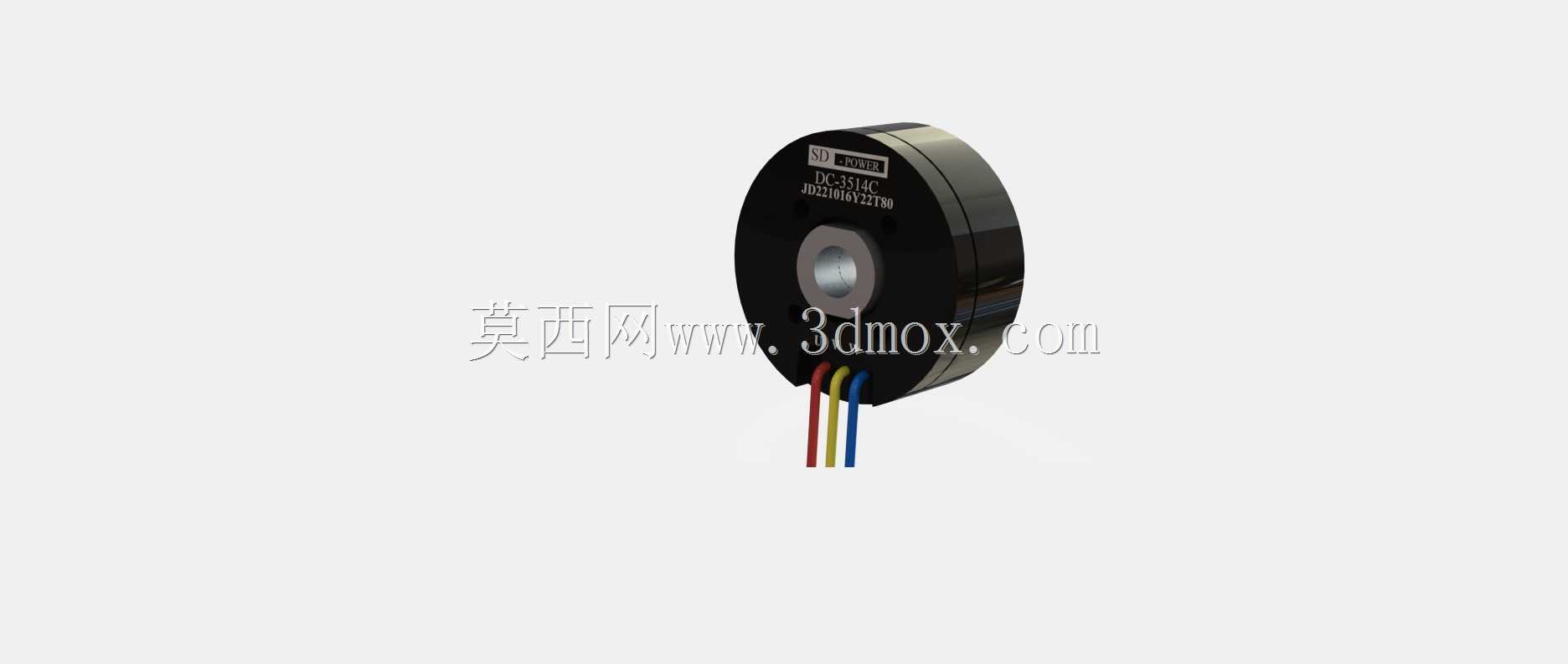

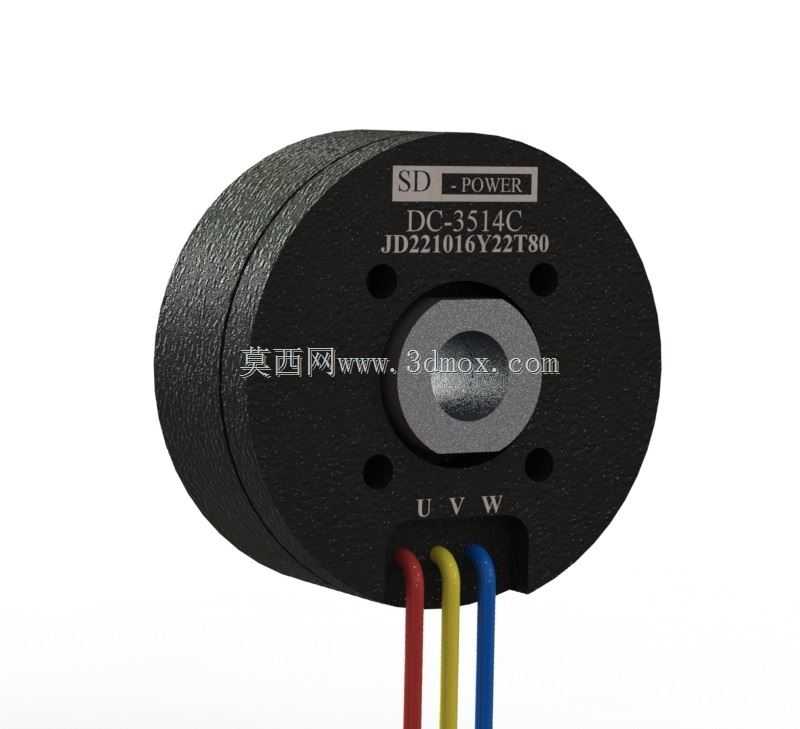

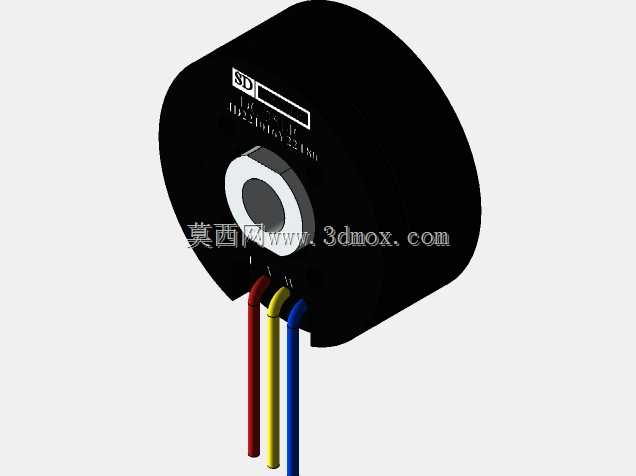

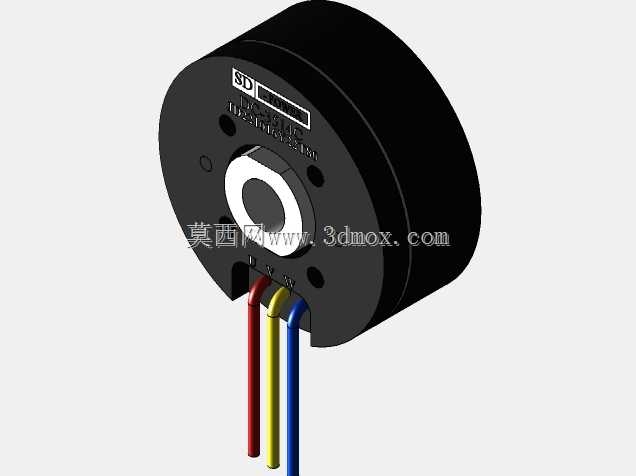

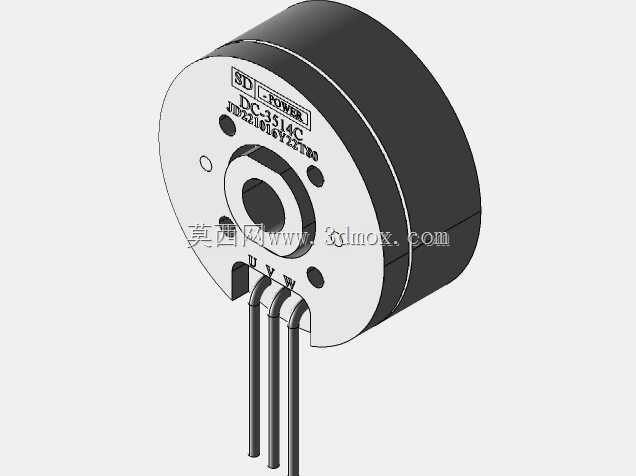

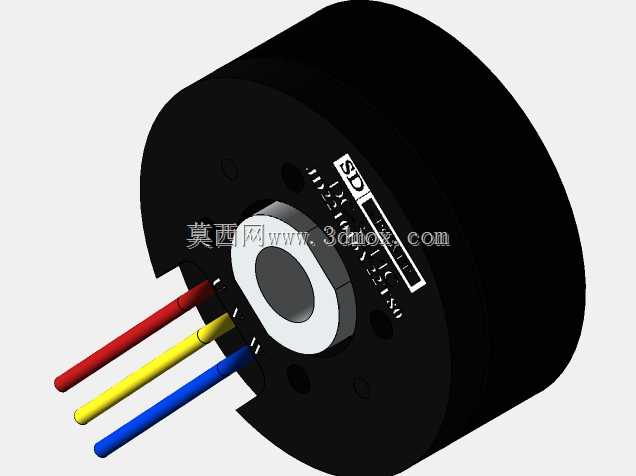

　　这款实心轴直流无刷电机，在小型精密传动场景中适配性极强，常见于桌面级CNC进给轴、小型机器人关节驱动、精密云台动力输出、医疗检测设备传动模块这类对动力输出平顺性、安装空间有严格要求的场合。从结构设计逻辑来看，采用外转子结构布局，转子外壳直接包裹定子绕组，相比同功率内转子电机，能在更小的轴向尺寸下输出更大扭矩，同时转子自身的转动惯量匹配小型负载的启停需求，不会出现过冲导致的定位偏差。出线端的U、V、W三相接线采用分色标识，红、黄、蓝三色线对应三相绕组接线端，现场装配时无需额外对照线序定义表，能减少接线错误概率，接线孔位做了圆角过渡处理，避免穿线时割破线皮造成绝缘失效。前端输出轴采用实心轴设计，轴端做了平面铣削加工，

　　搭配紧定螺钉固定传动轮或者联轴器时，能有效防止传动过程中出现轴孔打滑，相比D型轴加工难度更低，同时兼顾传动可靠性。安装边界上，整体为圆柱型结构，外径35mm，轴向长度14mm，端面上预留的三个安装孔呈圆周均布，孔位间距匹配常规小型电机安装支架的通用孔距，不需要额外定制转接板就能直接固定在1.5-2mm厚度的设备安装板上，安装孔做了沉头设计，固定螺丝头不会突出电机端面，避免干涉周边传动部件。定子绕组采用集中式绕法，槽满率控制在合理区间，既保证绕组散热效率，也避免绕线过满导致的绝缘层破损，端盖与转子外壳的配合面采用小间隙公差配合，搭配内置的微型轴承，径向跳动量控制在0.02mm以内，高速运转时不会出现明显的偏心振动。实际选型应用时，

　　这类电机通常搭配无感或者有感电调使用，在低速大扭矩需求场景下，可搭配行星减速箱进一步放大输出扭矩，适配小型传送带、自动售货机出货机构这类低转速高负载的传动需求。外壳采用黑色阳极氧化处理，既提升金属外壳的防锈能力，也能在运转过程中辅助散热，避免长时间负载运行时绕组温升过高导致的退磁问题。轴伸长度控制在标准尺寸范围内，搭配常规的联轴器、同步轮时不需要额外做轴长裁切，能减少二次加工的工作量，轴的材质采用45号钢调质处理，表面硬度满足常规传动的耐磨需求，不会因为频繁装拆传动件造成轴面磨损。
