可折叠臂远程4英寸FPV穿越机机架结构

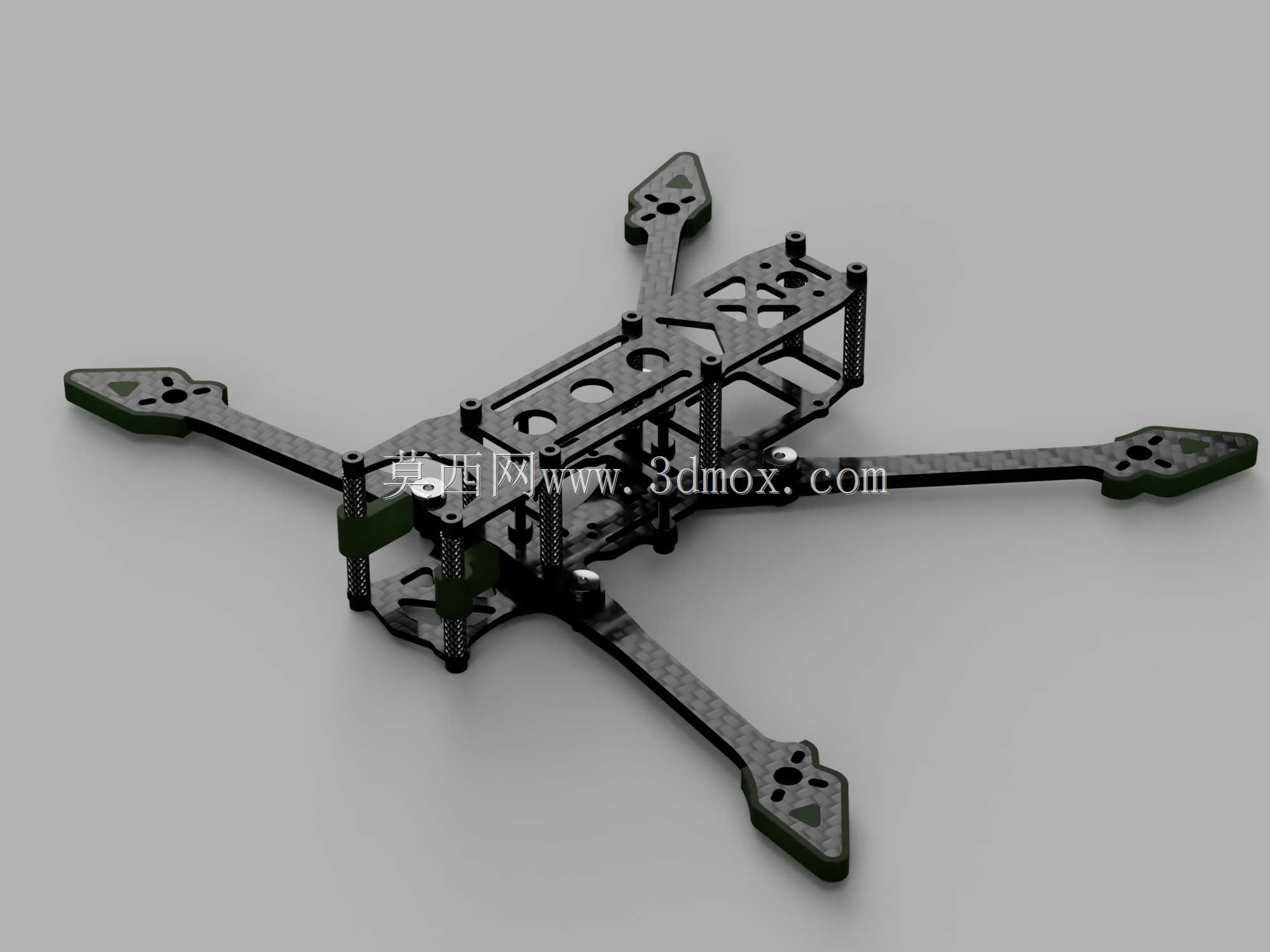

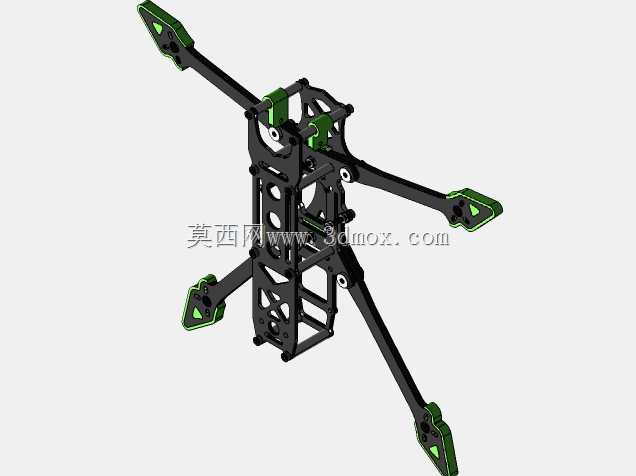

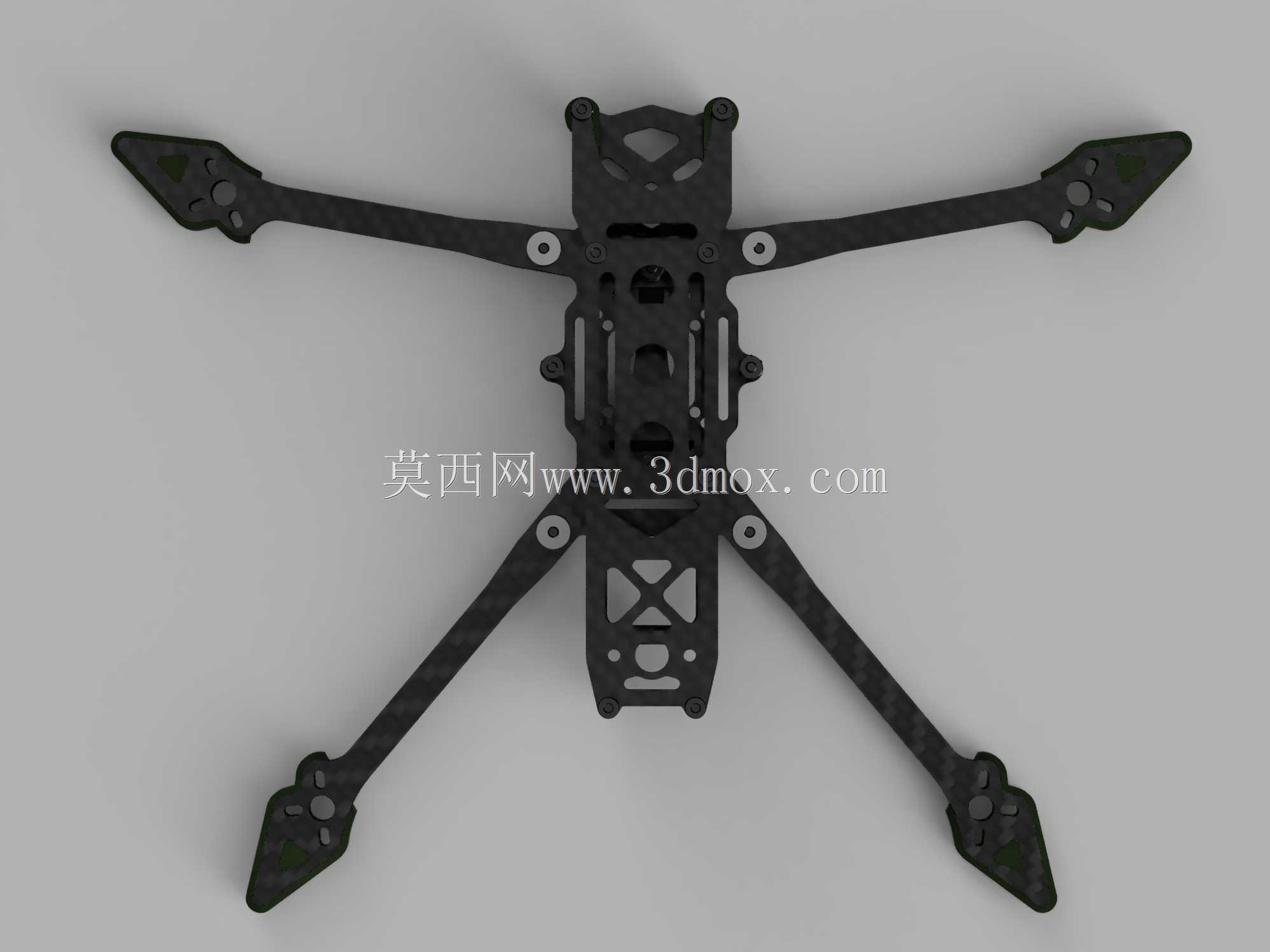

　　这款机架针对便携长距离FPV飞行场景开发，核心设计逻辑是在保留经典LR4机架飞行稳定性的基础上，通过折叠机臂结构压缩收纳体积，解决传统固定臂穿越机外出携带时占用空间大、机臂易受磕碰变形的痛点。日常户外徒步、山地探线类飞行任务中，使用者可将机臂折叠后放入普通通勤背包侧袋，无需配备专用硬质防护箱，大幅降低外出飞行的装备负重。机架主体采用碳纤维板材叠层装配结构，机臂与中心板通过金属立柱与锁紧件连接，折叠转轴处预留了足够的锁紧预压量，飞行时机臂不会出现虚位晃动，能保证飞行动作的响应精度。中心板区域做了分层镂空设计，上层预留飞控、电调的安装孔位，孔位兼容主流20x20mm、25.5x25.5mm安装规格的飞控与电调模块，下层预留图传、接收机、

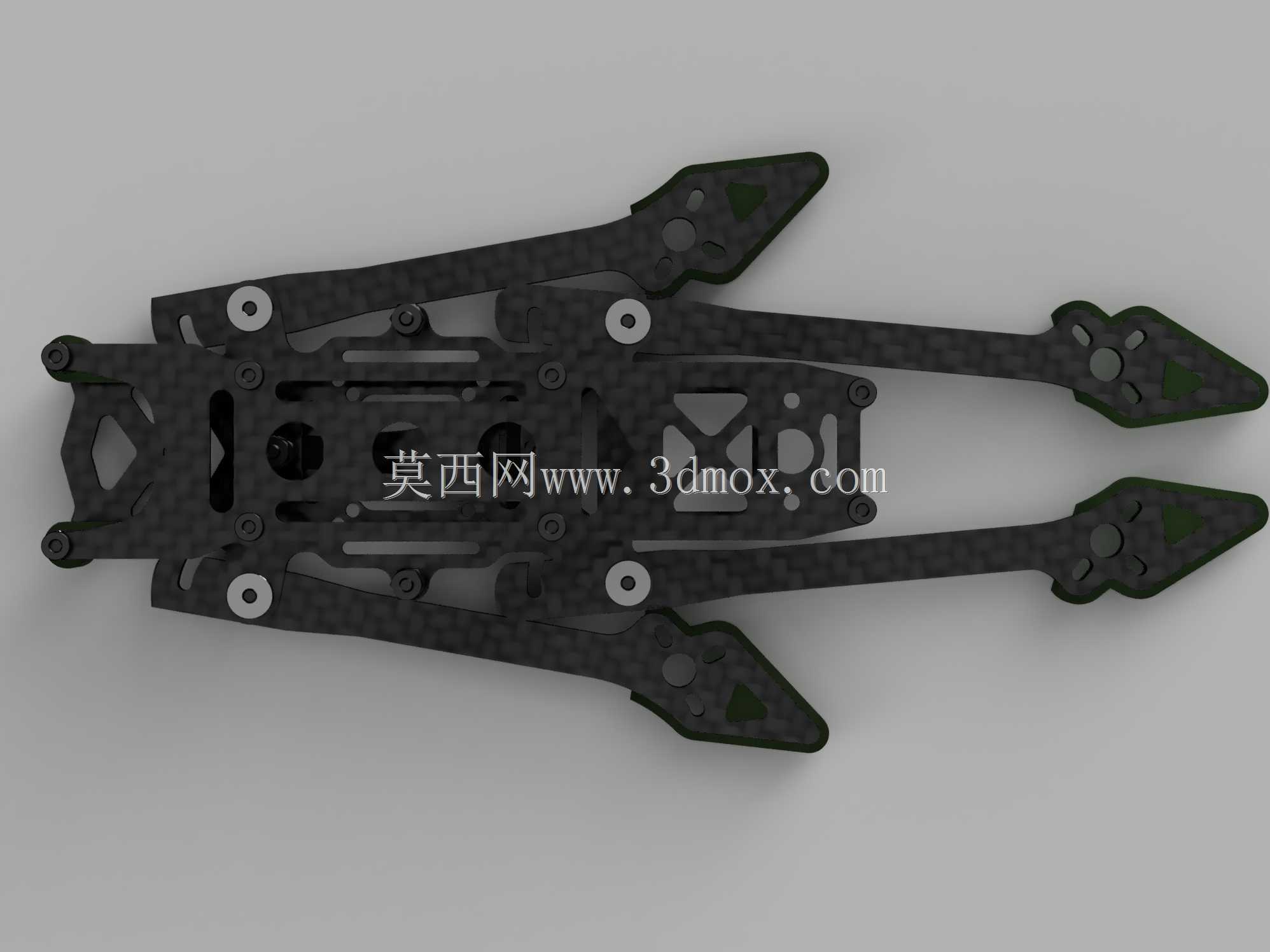

　　电池绑带的固定位置，走线槽沿中心板边缘排布，可避免线材与螺旋桨发生干涉。机臂末端的电机安装座适配1404、1505规格的小型无刷电机，安装孔位匹配主流9mm、12mm电机孔距，机臂长度经过调校，搭载4英寸螺旋桨时，桨尖与中心板边缘留有足够安全间隙，不会出现打桨问题。机架整体的重心落在中心板几何中心位置，电池安装位设计在中心板下方凹槽内，可通过调整绑带位置适配2S、3S规格的小型锂电池，保证不同配重下的飞行姿态稳定。折叠机臂的转轴处做了限位设计，展开到位后可自动卡入定位槽，无需额外工具即可快速完成展开与折叠操作，机臂折叠后整体尺寸可压缩至展开状态的40%左右，收纳状态下机臂末端的电机座不会突出中心板轮廓，

　　能避免运输过程中电机座受外力断裂。机架的摄像头安装座预留了可调角度的固定孔位，可根据飞行速度需求调整摄像头俯仰角度，适配不同飞行场景的视角需求。从结构强度来看，碳纤维板材的厚度经过选型验证，机臂部分采用加厚碳板，在发生轻度炸机时可吸收大部分冲击能量，不会轻易出现断裂，中心板的镂空设计在保证结构刚性的前提下尽可能降低了机架自重，能有效提升飞行续航时间。
