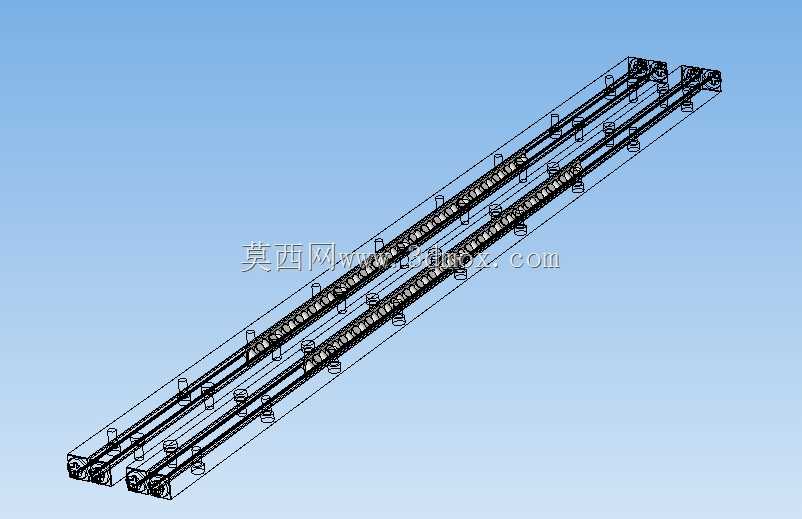

900mm行程9mm直径交叉滚轮线性导轨结构

　　在非标自动化生产线、精密检测工位以及中小型机床的进给单元设计中，线性导轨的选型直接决定了整套机构的运行精度与负载稳定性，这款带交叉滚轮的线性导轨，针对中长行程轻载高速的传动场景做了结构优化，区别于传统滚珠导轨的循环回流结构，交叉滚轮的排布方式能在更小的安装截面下提供更高的刚性，同时避免滚珠进出回流槽产生的振动脉冲，在需要平滑低速进给的视觉检测工位、点胶作业平台上，这类结构的导轨能有效降低运动顿挫带来的工艺误差。从结构设计逻辑来看，这款导轨采用双轨平行配套的安装布局，滚轮以交叉排列的方式嵌装在导轨与滑块的滚道之间，相邻滚轮的轴线呈90度垂直交错，可同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷，

　　不需要额外增加辅助导向块就能满足多方向受力的使用需求，对于安装空间紧凑的桌面型自动化设备来说，能大幅缩减导向机构占用的安装空间。导轨的有效行程设定为900mm，滚道直径匹配9mm规格的交叉滚轮，导轨本体的截面尺寸经过优化，安装孔位采用等间距排布，孔位公差按照精密级传动件的安装要求设计，安装基面只需要按照常规机械加工的平面度要求做铣削处理，不需要额外的手工刮研就能满足装配精度要求，大幅降低了设备组装阶段的调试工作量。在实际应用场景中，这类导轨常被用在电子元器件的分拣移栽机构、小型数控雕刻机的轴向进给单元、以及实验室精密检测设备的滑动平台上，相比同规格的滚珠线性导轨，交叉滚轮结构的导轨运行阻尼更均匀，低速运行时不会出现爬行现象，

　　同时耐粉尘的表现更优，在有少量切削粉尘或者生产浮尘的车间环境下，只需要简单的端面防尘密封就能满足长期使用的维护要求，不需要频繁清理滚道内部的异物。设计阶段针对导轨的安装边界做了明确的尺寸约束，导轨两端预留了限位块的安装位置，可直接配套标准的行程限位开关触发块，滑块的安装螺纹孔采用通用标准规格，可直接适配市面上多数常规的滑台连接板、工装夹具安装板，不需要额外做转接板的定制加工，对于三维建模从业者来说，这款模型的结构细节完整还原了交叉滚轮的保持架结构、滚道的配合间隙以及安装孔的位置尺寸，可直接导入设备整体装配中做干涉检查，也能作为同类导轨选型设计时的结构参考，帮助设计人员快速完成导向机构的布局校核，减少重复建模的工作量。
