9mm轨径800mm行程交叉滚轮线性导轨

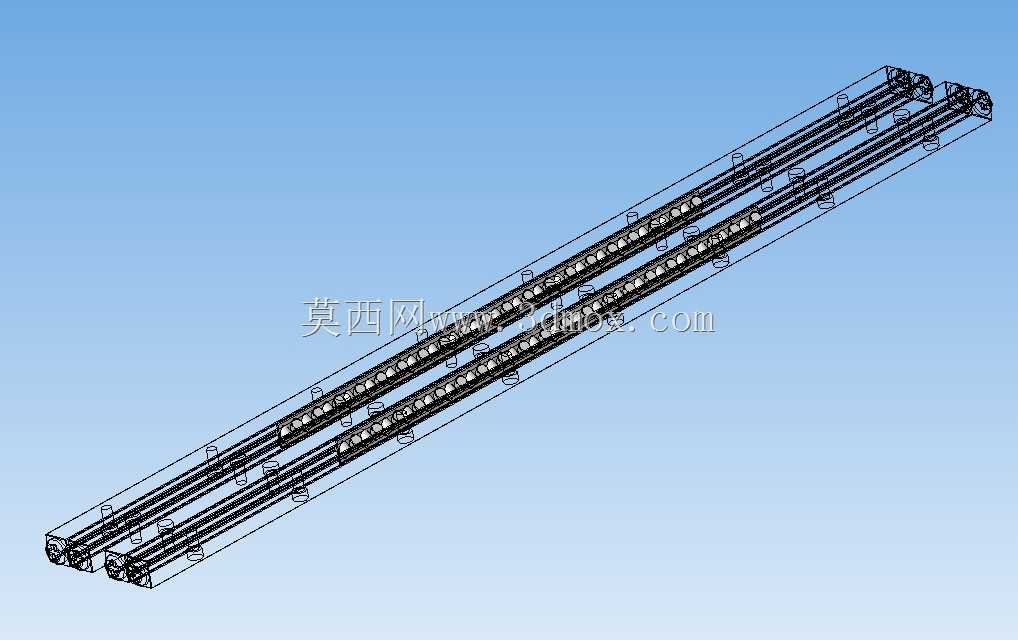

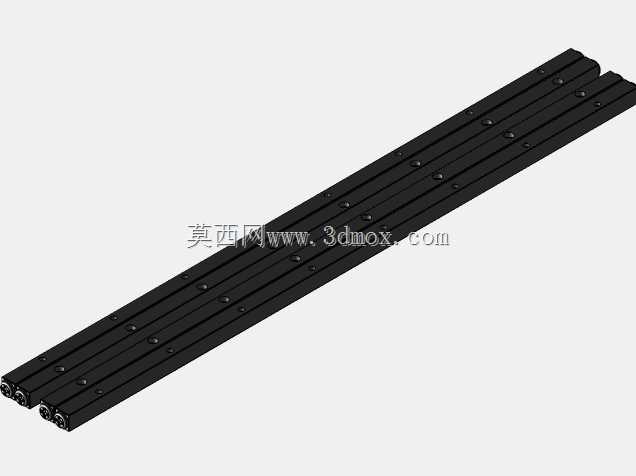

　　这款交叉滚轮线性导轨在精密机床进给单元、自动化检测平台滑座、半导体晶圆传输工位这类对直线运动精度有严苛要求的场景中应用十分广泛，区别于普通滚珠导轨的点接触承载形式，交叉排布的圆柱滚轮与导轨滚道之间为线接触状态，同等安装截面下的额定载荷比同规格滚珠导轨高出40%以上，同时能承受来自垂直、水平两个方向的倾覆力矩，在悬臂式滑台、偏载安装的移动工位上无需额外增加辅助支撑导轨即可满足刚性要求。从设计逻辑来看，这款导轨采用双轨平行配对的结构形式，滚轮保持架将相邻滚轮的轴线呈90度交叉排布，使得单组导轨副即可同时约束X、Y、Z三个方向的移动自由度与两个转动自由度，仅保留沿导轨长度方向的直线运动自由度，大幅简化了滑台的安装调试流程，

　　不需要像传统平导轨那样反复配磨刮研来保证运动精度。外形尺寸上，导轨单轨的滚道直径为9mm，有效行程覆盖800mm，导轨本体采用轴承钢淬硬处理，滚道表面粗糙度控制在Ra0.4以下，滚轮内部自带预紧调整结构，安装时可根据实际工况的刚性需求调整预压等级，轻载高速工况下可采用零预压降低运行阻力，重载切削工况下可施加轻预压消除配合间隙，避免运动过程中出现反向死区。安装边界方面，导轨的安装孔采用标准沉孔设计，孔距符合通用线性导轨的安装尺寸规范，可直接替换同规格的其他品牌导轨产品，不需要对设备安装基面做额外的二次加工，导轨两端预留了保持架限位挡块的安装位置，可防止高速往复运动过程中保持架出现窜动偏移，日常维护时仅需定期在滚道表面涂抹锂基润滑脂即可，无需复杂的油路润滑系统，在中小型精密机床的横向进给滑台、自动化点胶设备的移动模组、光学检测仪器的调焦平台上都能适配。
