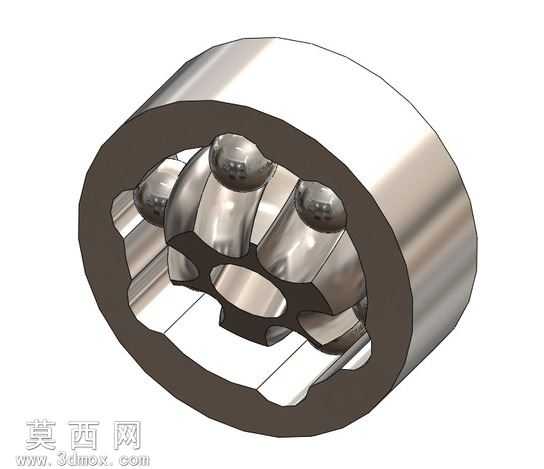

汽车等速万向节球笼传动结构三维建模

本作品为汽车传动系统核心部件等速万向节（俗称球笼）的三维建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理球笼的核心组成结构：包含外星轮（外钟形壳）、内星轮（内花键套）、保持架（球笼架）、传动钢球四个核心部分，建模初始阶段先确定各部件的基准轴线与装配配合基准，保证内外构件的同轴度设计符合传动工况要求。外星轮建模时，先绘制外圆柱基体特征，再通过旋转切除生成内腔的弧形滚道曲面，滚道的曲率参数严格匹配钢球的运动轨迹，保证钢球在滚道内滑动时始终处于等速传动的共轭接触位置；内星轮建模时先构建内花键的基准轮廓，通过阵列切除生成内花键齿形，再在外围生成与外星轮对应的弧形滚道，保证内外滚道的曲率中心处于同一分度平面上；保持架建模时先绘制环形基体，通过圆周阵列切除生成对应数量的钢球窗孔，窗孔的位置精度经过参数校验，能够将钢球精准约束在内外滚道的共轭接触点上，同时预留钢球滚动的合理间隙；传动钢球采用标准球体特征建模，尺寸与内外滚道的曲率半径做匹配校验，保证接触应力分布均匀。材质渲染阶段，外星轮与内星轮采用合金结构钢材质，赋予高抛光金属质感，表面添加细微的磨削纹理还原真实机加工效果，保持架采用硬质合金材质，表面做亚光金属处理，钢球采用轴承钢材质，赋予高反光镜面金属质感，渲染时调整环境光与反射参数，清晰呈现各部件的轮廓边界与装配关系。设计思路上，重点还原球笼的等速传动原理：无论内外轴之间存在多大的夹角，钢球始终处于内外滚道形成的夹角平分面上，保证输入轴与输出轴的角速度始终相等，建模过程中通过参数化关联调整内外滚道的角度参数，可快速适配不同夹角工况的传动需求，同时验证了平面角调整时钢球的运动路径合理性，确保模型在角度偏转时各部件无干涉，能够直观演示等速万向节的工作过程，可用于机械原理教学、汽车传动结构演示、零部件选型参考等场景。
