法兰安装式金属进气喇叭结构设计

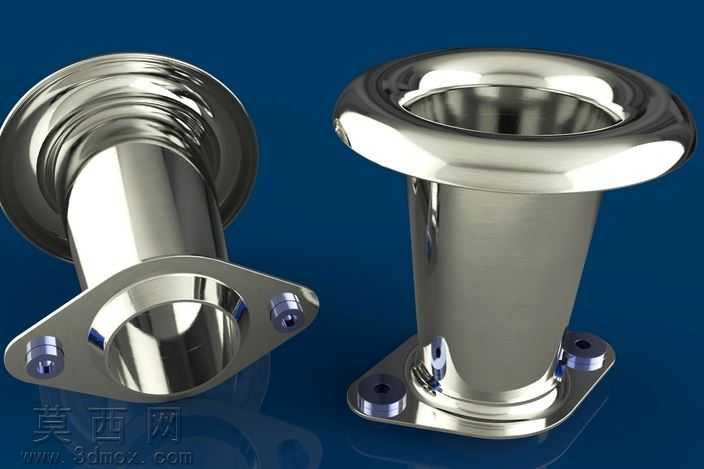

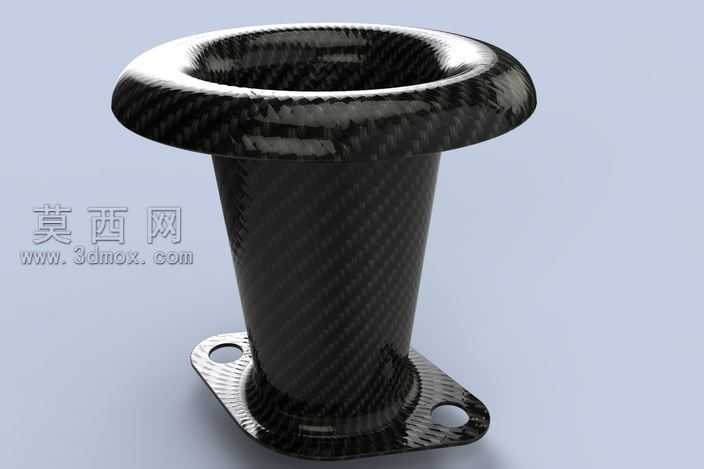

本作品为法兰安装式进气喇叭三维模型，建模阶段采用参数化特征建模思路完成全结构构建，首先以中心轴线为基准绘制进气端扩口轮廓曲线，通过旋转凸台特征生成喇叭主体的基础曲面形态，扩口边缘做圆弧过渡处理，避免气流经过时产生尖锐扰流，同时提升构件边缘的结构强度。主体管段采用等壁厚拉伸结合拔模角度调整，匹配进气端扩口的收缩比例，保证内部流道的顺滑过渡，减少气流输送过程中的阻力损失。底部安装法兰部分，先绘制菱形安装基板轮廓，在基板对应位置做螺栓沉孔特征，沉孔深度与配套螺栓头部尺寸匹配，保证安装后螺栓端面不突出法兰平面，法兰与主体管段的衔接位置做圆角过渡处理，避免应力集中导致的结构断裂风险。渲染阶段采用抛光金属材质，调整材质的反射率与粗糙度参数，模拟镀铬或抛光铝合金的金属光泽效果，通过环境贴图映射还原金属表面的真实反光质感，搭配深蓝色背景突出构件的金属轮廓细节，多角度渲染展示构件的正面扩口形态、侧面管段结构以及底部法兰的安装孔位布局。结构设计上充分考虑实际生产工艺可行性，若采用金属加工工艺，可通过铝合金焊接工艺将法兰与主体管段拼接成型，焊接位置预留加工余量便于后续打磨抛光；若采用复合材料成型工艺，可通过RTM成型工艺搭配碳纤维编织材料一体预制，保证构件整体强度的同时降低整体重量。模型内部流道做连续曲面检查，确保无破面、无尖锐折角，满足流体输送的顺滑要求，安装法兰的孔位尺寸按照通用安装标准设定，可直接适配对应规格的进气接口，无需二次调整安装尺寸。整体模型的特征树逻辑清晰，各部分尺寸参数可根据实际使用需求灵活调整，扩口直径、管段长度、法兰安装孔距等关键参数均设置为可编辑参数，便于后续根据不同的进气流量需求、安装空间要求做快速修改适配，模型完成后经过干涉检查与结构合理性验证，各部件衔接无错位，安装孔位无偏移，可直接用于生产加工参考、装配模拟以及流体仿真分析使用。
