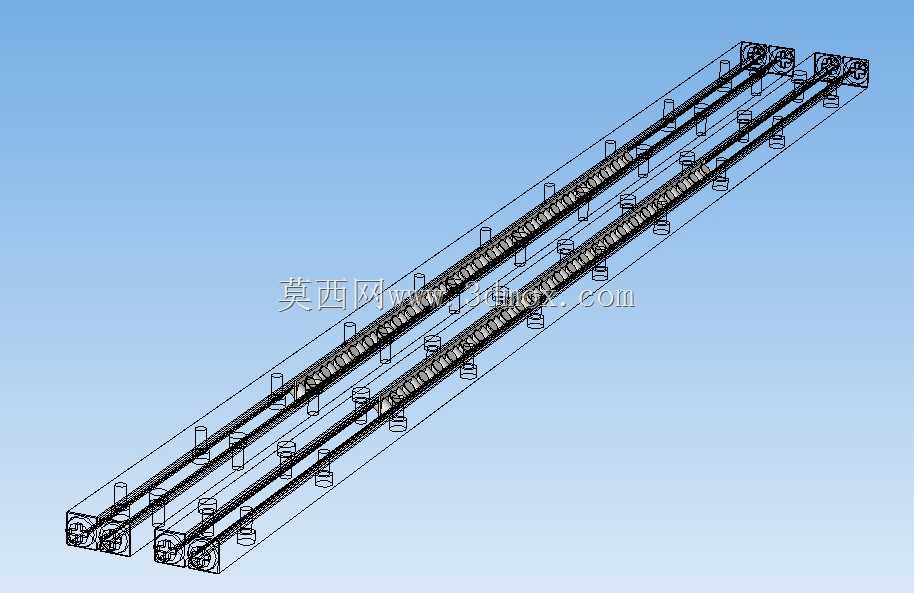

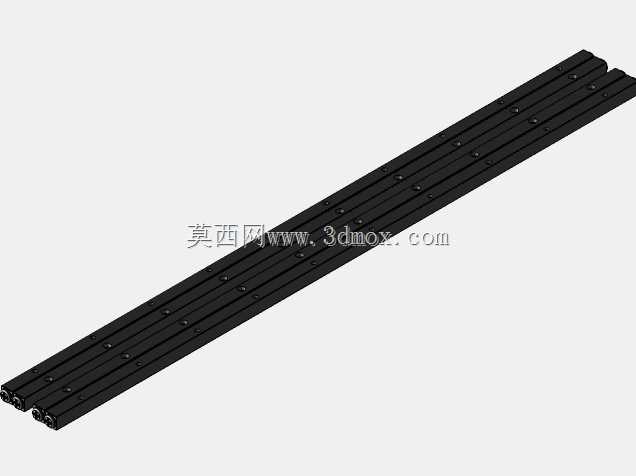

9mm直径1000mm行程交叉滚轮直线导轨

　　这款交叉滚轮结构的直线导轨，核心适配行程1000mm的直线往复运动场景，单组导轨的滚轮公称直径为9mm，在结构设计上采用双列平行轨道搭配交叉排布的滚轮组，相比传统滚珠导轨，其接触形式为线接触，额定载荷与抗倾覆能力有明显提升，尤其适合存在侧向偏载、需要平稳低速进给的设备安装场景。从实际应用场景来看，这类导轨常被用于精密检测设备的滑台导向、小型专用机床的进给轴导向、自动化点胶与焊接设备的直线运动模组，也可配套在工装夹具的滑动调节机构上，满足不同工位间的精准位移需求。设计过程中，滚轮采用交叉90度排布的方式，可同时承受垂直方向、水平侧向以及倾覆力矩方向的载荷，无需额外加装辅助导向块，就能实现多方向载荷的承载，有效缩减安装空间。

　　在安装边界上，导轨的基准侧加工有定位靠肩，安装时可直接将导轨基准面贴合设备安装面的定位台阶，通过内六角螺栓从导轨沉孔处锁紧，单根导轨的安装孔位采用等间距排布，适配常规的机床安装台面孔距标准，配套的滑块端面预留有润滑脂注入口，日常维护时可直接通过注油嘴补充润滑脂，无需拆解导轨结构。导轨的轨道面采用淬硬处理，表面粗糙度控制在适合滚动摩擦的区间，滚轮内部自带密封结构，可阻挡加工过程中产生的细小切屑、粉尘进入滚道内部，降低日常使用中的磨损速率。在选型适配时，可根据实际负载大小选择单根导轨配单滑块、双滑块或者多根导轨并联的安装形式，当设备运动行程存在拼接需求时，该款导轨的端面加工有精准的定位销孔，可实现多段导轨的无缝拼接，

　　拼接后的行程精度可保持在单根导轨的同等精度水平，满足长行程设备的导向需求。不同于普通滑动导轨的面摩擦形式，交叉滚轮导轨的滚动摩擦系数更低，启动阻力小，低速运动时不会出现爬行现象，进给位移的重复定位精度可稳定保持在较高水平，适合需要频繁启停、微量进给的精密运动场合。
