长行程交叉滚轮直线导轨组件

　　这套长行程交叉滚轮直线导向组件，主要面向需要大跨度直线运动、高刚性承载与低阻力往复动作的自动化装备场景。在机床上下料桁架、长距离移栽平台、激光切割长轴送料、包装线横向推移机构以及检测设备扫描工位中，普通滚珠导轨在超长行程下容易出现拼接误差累积、滑块预紧衰减和维护点增多的问题，而交叉滚轮式导向结构通过多组滚轮在淬硬导轨面上的滚动接触，能够在较长跨度内保持平稳的直线运动轨迹。

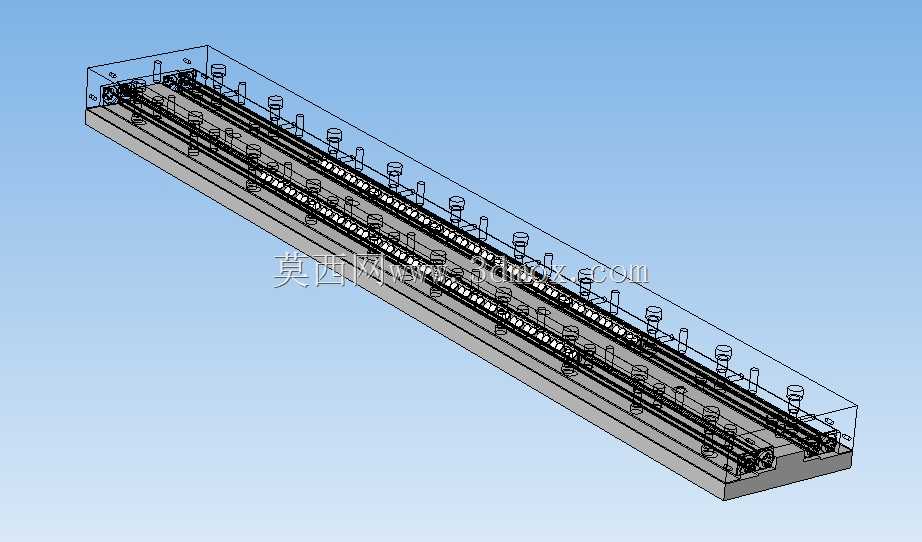

　　从结构组成来看，组件包含两根平行布置的长导轨基体、沿导轨方向分布的多组滚轮滑块、端部限位结构以及安装基准面。滚轮采用交叉接触布置，部分滚轮约束竖直方向载荷，部分约束侧向倾覆力矩，使滑块在承受垂直力、水平力和偏载时都能保持约束。与单排滚珠循环导轨相比，滚轮接触线更长，接触应力分布更平缓，在中大型移动台架、工装推拉板和长行程执行机构中，抗振性和运行刚性更有优势。导轨本体采用长条型材式外形，底部预留成排安装孔位，便于直接固定在焊接机架、铸件床身或铝型材平台上；滑块上方也设置了连接孔，可与移动工作台、拖板或夹具底板进行螺栓联接。

　　建模时需要重点处理导轨平行度、滚轮轴线角度以及滑块间距之间的关系。两根导轨的中心距决定了移动部件抗倾覆能力，跨距过小会在偏载时产生明显力矩，跨距过大则会提高机架加工和安装精度要求。滚轮并非简单同轴排列，而是按照受力方向形成交错约束，建模过程中应保证滚轮外圆与导轨滚动面之间处于相切接触状态，避免出现干涉或悬空。滑块数量沿行程方向多点布置，既能分散移动部件重量，也能降低长导轨局部挠曲对运动精度的影响。端部限位块需要与滑块运动极限位置对应，在三维装配中应检查极限行程下螺栓、润滑附件和外部拖链是否发生碰撞。

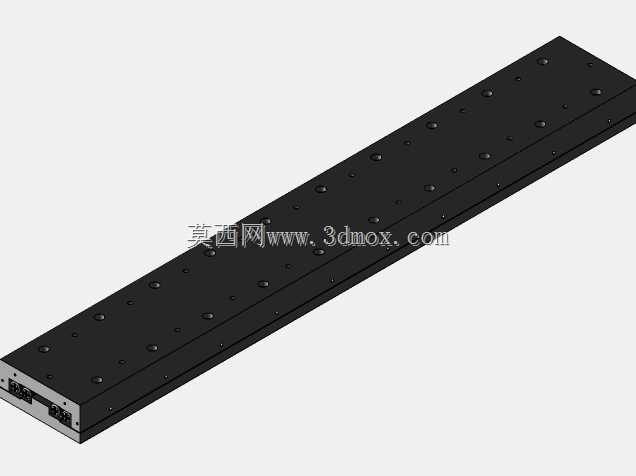

　　外形尺寸方面，该类导向件以细长型布局为特征，导轨长度覆盖约1000mm行程，滚动体直径约9mm，整体宽度和高度相对紧凑，适合安装在设备内部空间受限但运动距离较长的位置。安装边界上，导轨底面应贴合经过加工的安装基准面，平面度不足会导致导轨扭曲，进而引起滚轮受力不均、爬行或局部磨损。两根导轨安装时需控制平行度，侧向基准面可作为找正依据；若机架为焊接件，建议在安装位置增加加工垫板或镶钢条，不能直接在粗糙焊缝面上固定。滑块与移动板连接时，螺栓应按对角顺序紧固，避免强行拉压滑块造成滚轮预紧状态改变。

　　在实际用途上，这类导轨承担的是精确直线导向任务，而不是独立动力输出。它通常与伺服电机、齿轮齿条、同步带、丝杠或气缸配合使用：动力元件提供推力，导轨组件负责约束运动方向并承受载荷。长行程工况下，齿轮齿条或同步带驱动更为常见，丝杠则受限于转速和临界转速，跨度越大越需要核算挠度。导轨选型时不能只看额定静载荷，还要结合移动部件重心、驱动力作用点、加减速冲击、粉尘环境和润滑条件判断。若载荷重心偏离滑块支承区域较远，应增加滑块数量或加大两导轨间距；若设备处于高速往复工况，滚轮端部保持架和限位结构需要重点校核。

　　三维模型在设备设计阶段可用于完成运动包络检查、安装孔位排布、维护空间确认和拖链走向规划。长导轨组件放入总装后，应模拟移动板从原点到极限位置的全过程，检查滑块与机架横梁、管线接头、传感器支架以及防护盖板之间的间隙。对于需要拼接运输的超长设备，还可以依据模型划分导轨分段位置，但分段面应避开滑块高频停留区，并在装配现场设置统一加工基准。维护层面，滚轮滚动面需要保持清洁，外露导轨宜增加刮板或防护罩，防止切屑、焊渣和硬质粉尘进入接触区。润滑点应沿滑块分布，装配时预留注油空间，避免设备成型后因干涉无法保养。

　　设计思路上，该结构强调的是长跨距、多点支承和滚动摩擦替代滑动摩擦。导轨截面保持对称，便于成对安装；滑块外形低矮，有利于降低移动平台整体重心；成排安装孔体现了模块化固定方式，可按设备行程截取或组合。对于结构工程师而言，模型不仅用于外观表达，更重要的是反映受力路径：载荷从移动板传入滑块，经滚轮传递到导轨，再由底部螺栓分散到机架。理解这一路径后，才能在总装设计中合理补强支承面、确定螺栓规格，并为驱动元件布置提供稳定基准。
