CA6140机床用端面啮合式飞轮齿轮结构

项目分类:齿轮 发布时间:2023-09-15 ID:710913
  • CA6140机床用端面啮合式飞轮齿轮结构

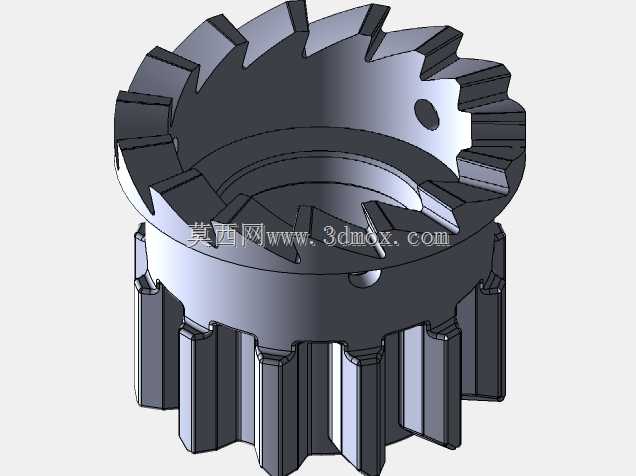

  该零件应用于普通卧式车床主轴传动链末端,承担动力输出与转速匹配的核心作用,是连接主轴与进给箱、卡盘传动机构的关键啮合件。从结构设计来看,零件采用上下两段不同齿形的复合结构,下段为直齿圆柱齿段,用于和主轴上的主动齿轮啮合,传递主轴输出的旋转扭矩,上段为端面棘轮式齿结构,用于和启停机构的棘爪配合,实现主轴的快速启停、过载打滑保护,避免传动链在急停工况下承受过大冲击载荷。零件主体为中空套筒式结构,内孔为基准安装面,加工时严格控制内孔的圆柱度与同轴度,保证装配后和主轴的配合间隙在0.02-0.04mm区间,避免高速旋转时出现径向跳动。端面齿采用渐开线齿形修正设计,齿顶做0.2mm的倒角处理,既保证棘爪啮合时的导向顺畅,又能减少齿面接触应力,

  避免频繁启停造成的齿面崩损。零件侧壁开设两个对称的定位销孔,用于和主轴上的定位套配合,限制零件的轴向窜动与周向相对转动,保证传动精度的稳定性。从安装边界来看,下段直齿的齿顶圆直径需匹配主轴箱内对应啮合齿轮的中心距,安装后齿侧间隙控制在0.03-0.05mm,既保证传动平稳无卡滞,又避免间隙过大造成反转回程误差。上端面齿的齿高设计为4mm,保证棘爪啮合时的接触长度不小于齿高的三分之二,传递额定扭矩时不会出现脱齿打滑。零件的轴向总长度需匹配主轴箱内的安装空间,装配后下端面和主轴台阶面贴合,上端面和止推垫片间隙控制在0.1mm以内,避免热胀冷缩造成的轴向卡滞。在实际工况中,该零件需要承受主轴正反转切换时的瞬时冲击载荷,

  因此建模时对齿根位置做了R0.5mm的圆角过渡,减少应力集中,同时对啮合齿面的粗糙度要求控制在Ra1.6以下,降低长期运行的磨损量。设计过程中优先考虑了零件的加工工艺性,直齿段可采用滚齿加工一次成型,端面齿可采用插齿工艺加工,内孔采用精镗加工保证精度,无需特殊定制刀具,适配普通机加工车间的生产条件,降低零件的制造成本与更换成本。
