五十克烟膏盒自动装填推料机构

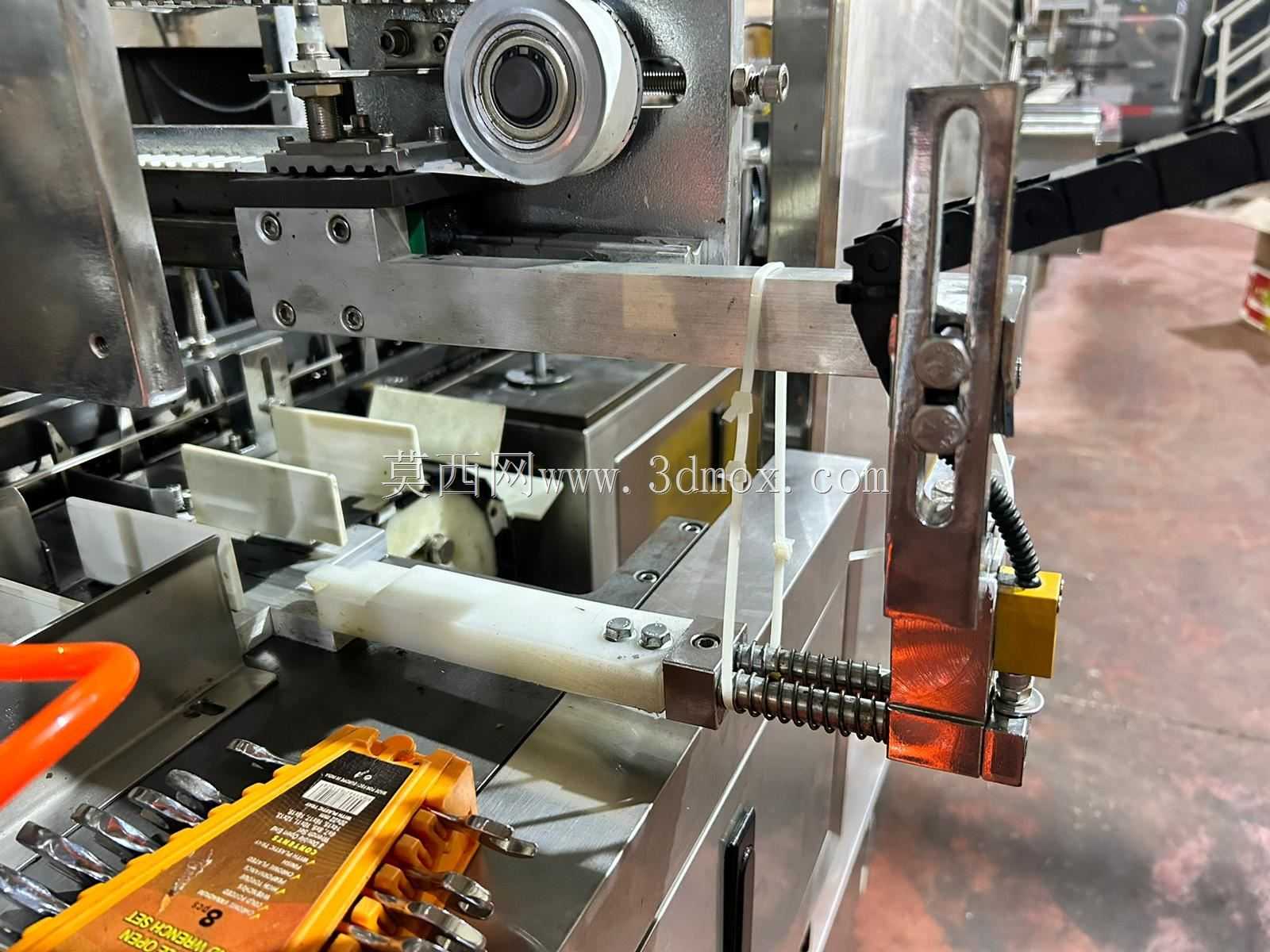

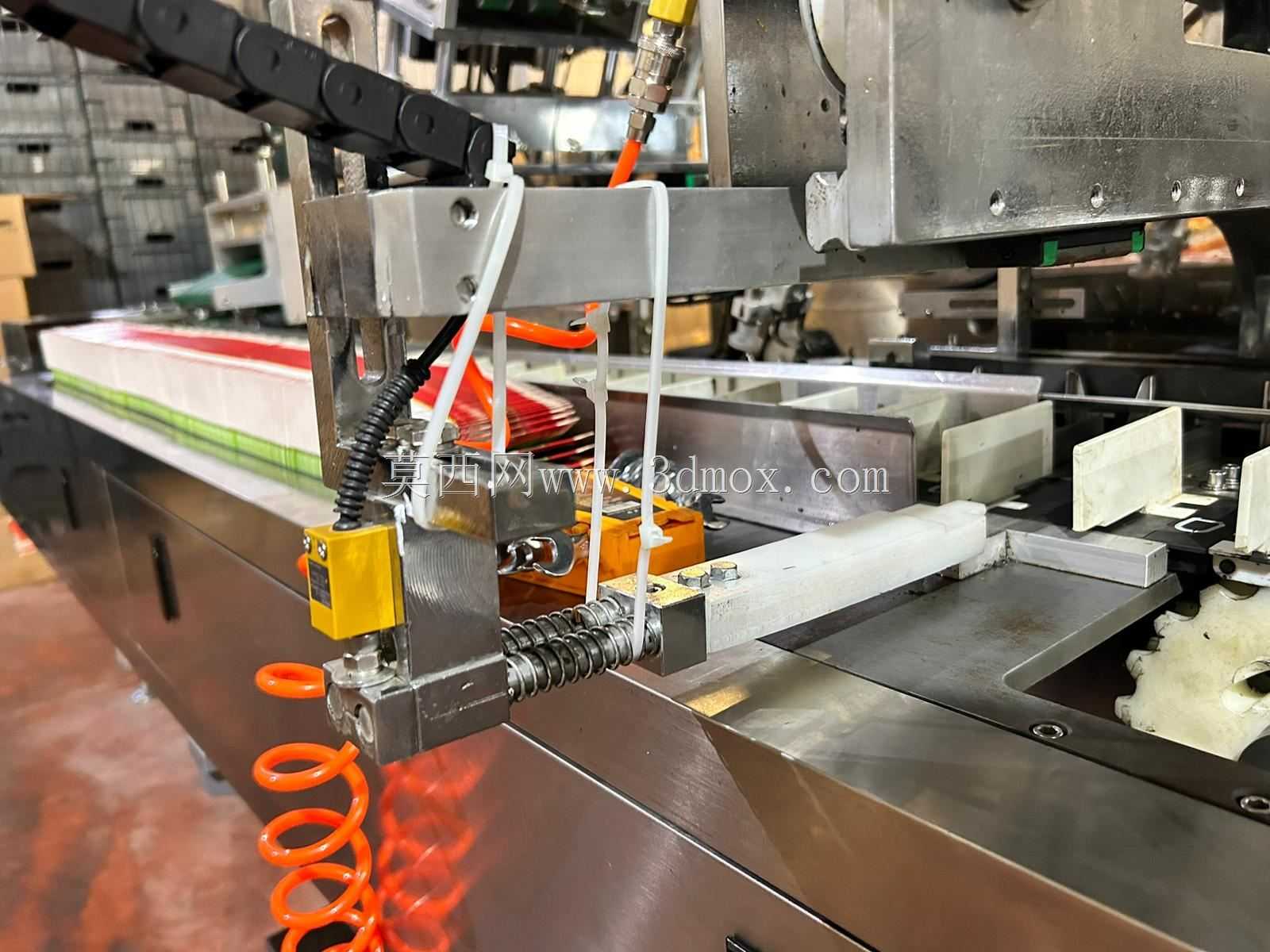

　　这套推料装填机构面向小型水烟膏盒装产线的末段工位，核心任务是把定量完成的50g膏体料包平稳推送入预制纸盒，再同步完成盒口折边前的料件定位，适配日化、烟草辅料类小规格盒装产品的连续自动化包装场景。整套机构的布局完全贴合现有盒装生产线的侧边安装空间，执行端横向跨接在盒体输送线正上方，底部留足纸盒通行的过料高度，侧边驱动组件全部收纳在不锈钢护罩内部，不会和上下游的折盒、喷胶、封盒工位产生运动干涉。从结构设计逻辑来看，推料执行件没有采用整根金属硬推板，而是在推料接触端加装了白色高分子耐磨导向托条，托条和金属支架之间做了长槽腰孔连接，现场调试时可以根据纸盒内空的实际宽度微调托条伸出长度，推送过程中托条先承托料包底部再向前送进，

　　避免膏体软包在推送时被刮破、挤歪。直线运动的导向部分选用了滚珠丝杠配合线性滑轨的组合，丝杠端部通过联轴器和驱动侧的传动轮连接，横向主梁采用加厚不锈钢板材折弯焊接而成，主梁上的轴承安装座、传感器支架全部做了定位销孔，装配时不需要反复找正就能保证丝杠和滑轨的平行度，长期高速往复运行也不会出现推头跑偏卡滞的问题。机构侧边的立式安装支架上开了多组纵向调节槽，整套推料总成的工作高度可以在一百毫米范围内上下调整，既能适配不同高度的纸盒规格，也能兼容不同高度的输送线台面。运动行程的两端布置了机械式缓冲限位和位置检测元件，推头前进到盒体内部设定位置后立刻触发回退信号，不会因为过行程撞坏纸盒内壁。走线部分全部采用拖链收纳，气管和信号线缆顺着拖链排布，

　　往复运动时不会出现线缆拉扯缠绕的情况，接触料件和包装盒的部位全部采用食品级304不锈钢和非金属耐磨材质，日常生产结束后可以直接用湿布擦拭清理，完全满足快消品包装车间的卫生要求。这套机构可以直接嵌入现有自动装盒机的工位段，不需要对原有产线做大规模改造，单工位推送节拍可以匹配每分钟六十到八十盒的产线速度，替代人工装填时出现的料件放偏、盒体刮损问题，整套结构的运动部件全部做了防护遮挡，操作人员在外部调整参数时不会接触到运动执行端，运行安全性和长期维护便利性都经过产线实际工况验证。
