CA6140车床配套转向轮毂结构设计

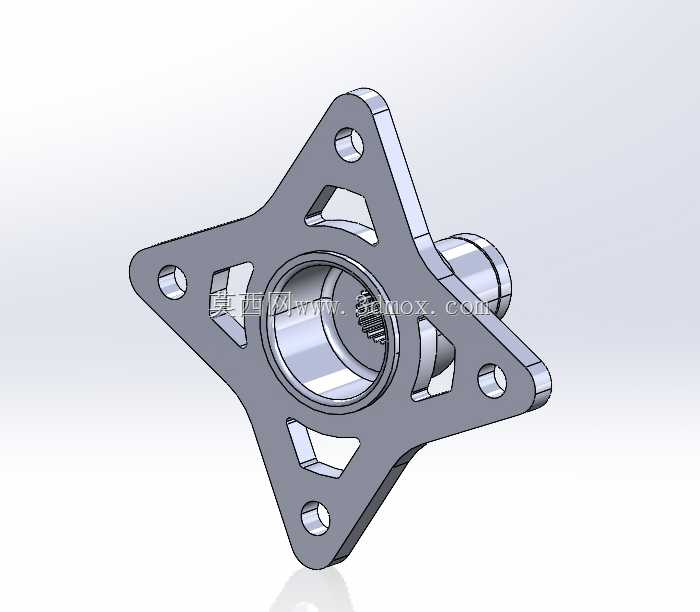

　　在普通车床的进给与操作机构传动链路中，这类转向轮毂承担着操作力矩传递与转向支撑的核心作用，是连接手动操作端与传动执行端的关键受力构件。从实际装车工况来看，该轮毂需要承受操作时的交变扭转载荷，同时要保证转向过程中无卡滞、无旷量，因此在结构设计上采用了一体化的法兰盘与轴套结合构型，四孔星形法兰的安装面经过平面度公差约束，能够与转向柱的连接端面完全贴合，避免安装后出现偏载导致的转动阻力增大问题。

　　设计阶段首先考虑的是安装边界的适配性，法兰端四个安装孔的孔位公差严格匹配CA6140车床转向机构的安装螺柱分布，中心轴套的内孔花键参数与轮轴的外花键完全契合，装配后可实现无间隙的扭矩传递，不会出现操作时的空行程问题。星形法兰上开设的减重槽并非单纯为了减少材料用量，更重要的是在保证法兰整体抗弯强度的前提下，消除铸造或加工过程中可能产生的应力集中点，同时也为安装时的对位操作预留了观察空间，方便装配人员快速确认安装贴合度。

　　轴套部分的外径尺寸与转向外圈的内孔尺寸采用间隙配合公差，既保证轮毂能够在转向外圈内顺畅转动，又不会因配合间隙过大导致径向窜动，影响操作手感与传动精度。轴套末端的限位轴颈结构，可与转向外圈的限位挡圈配合，限制轮毂的轴向窜动，避免长期使用后出现轮毂脱出的故障。从受力角度分析，法兰与轴套的过渡位置采用了大圆角过渡设计，能够有效分散操作转向时产生的弯曲应力，避免应力集中导致的构件断裂，这也是这类手动操作传动件设计时需要重点关注的细节，毕竟车床操作过程中难免出现瞬时的大力矩输入，圆角过渡的设计可大幅提升构件的抗冲击能力。

　　在实际应用场景中，这类转向轮毂不仅用于CA6140普通车床的进给操作机构，同结构的改型产品也可适配其他型号的卧式车床操作端，只要匹配对应的安装孔位与内花键参数即可实现通用替换。其金属材质的选型兼顾了耐磨性与结构强度，轴套内孔与花键部位经过表面硬化处理，长期频繁操作也不会出现花键磨损打滑的问题，法兰安装面的粗糙度要求控制在合理范围内，既保证连接的紧密性，又不会过度提升加工成本。整个构件的外形设计没有多余的冗余结构，所有结构特征都服务于传动、安装、限位这几个核心功能，没有为了外观增加不必要的加工工序，完全符合机床零部件实用优先的设计原则。
