汽车悬架控制横臂总成三维结构

　　这套横臂总成面向乘用车与轻型商用车底盘悬挂系统，核心作用是在车轮相对车身上下跳动过程中约束轮端运动轨迹，同时把纵向制动力、驱动力以及横向侧向力可靠传递至副车架或车身承载点。实际装车场景里，这类杆件常见于双横臂独立悬架、多连杆后悬以及部分硬轴车型的定位导向机构，布置方向基本垂直于车辆行驶轴线，一端通过橡胶衬套或球铰与转向节连接，另一端借助套管铰接在车架支座上。

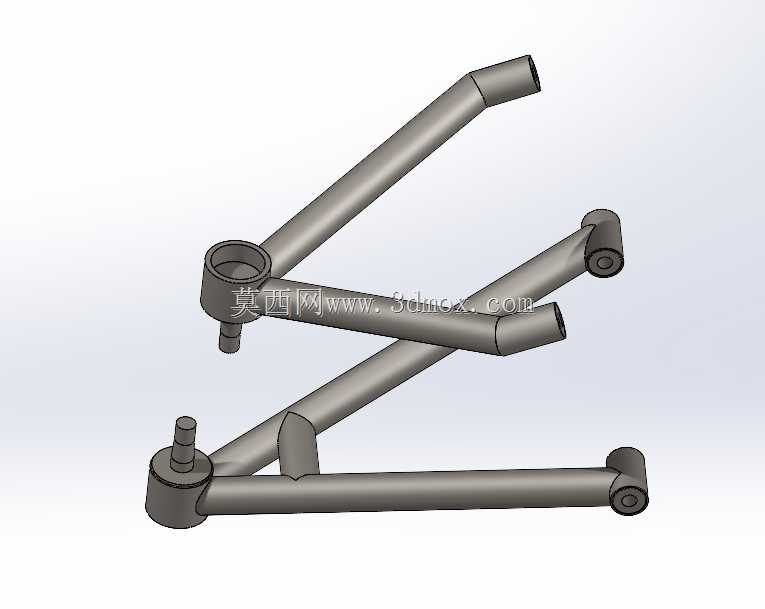

　　从结构形态看，模型包含左右成对的长、短控制臂，臂身采用弯管成型思路，主体为变走向空心圆管，端部焊接带孔铰接套筒与球销安装座。圆管截面在保证抗弯、抗扭截面模量的同时，比实心冲压件更利于控制非悬挂质量；弯折角度并非随意造型，而是围绕轮心跳动时的外倾变化、前束补偿和侧倾中心高度反复校核后确定。端部套筒预留衬套压装空间，球销座下方保留定位轴颈，装配时可通过锁紧螺母完成轴向固定。

　　设计过程中需要先硬点定位：根据整车轴距、轮距、轮心行程和减震器布置，确定内外铰接点坐标，再在DMU运动校核中模拟满载、空载、极限反弹与最大压缩工况。臂体中心线要避开刹车软管、驱动半轴、减震弹簧和转向拉杆的运动包络，尤其在大转角转向和交叉轴工况下，管臂与周边零件至少保留足够安全间隙。铰接点处的衬套刚度直接影响操控响应与冲击隔离，建模时套筒内径、壁厚和翻边宽度都要与衬套外圈压装量匹配。

　　安装边界方面，外侧球销锥面与转向节锥孔配合，端面扭矩按球销规格控制；内侧套管通过螺栓贯穿车架支座，螺栓轴线方向决定了衬套受扭还是受摆。臂体总长、弯折段高度差以及两端孔位中心距，是底盘线装配和四轮定位调整的关键尺寸。建模时将管身、套筒、球销座和加强小片分别建出，焊缝区域用连续实体过渡，便于后续做有限元约束，在纵向冲击、侧向过坎和制动点头工况下检查应力集中位置，再针对管口与套筒交接处补加强结构，从而兼顾强度、耐久和底盘动态性能。
