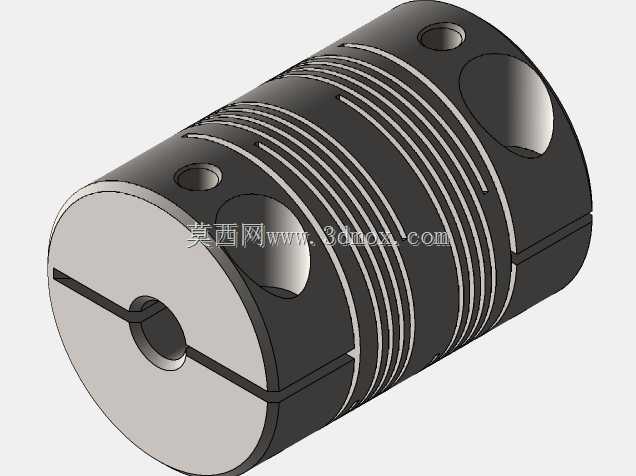

4-6.3mm夹紧式螺旋弹性联轴器结构

　　这类螺旋切缝式的夹紧联轴器，在小扭矩精密传动场景里的适配性非常突出，常见于小型伺服驱动、编码器连接、微型输送模组、3D打印设备传动链路、小型机床进给轴这类对同轴度补偿有要求的安装场景。不同于传统的刚性联轴器，它依靠本体上连续的螺旋切槽结构来实现偏差补偿，不需要额外加装弹性垫、膜片这类分体易损零件，整体为一体化金属加工成型，日常运行中没有分体零件松脱、磨损掉屑的隐患，在洁净度要求稍高的轻载传动工位也能稳定使用。

　　从结构设计逻辑来看，这款联轴器采用两端对称的夹紧锁紧结构，轴孔端开设贯通的夹紧缝，搭配锁紧螺钉实现对轴的抱紧固定，相比顶丝固定的方式，夹紧结构不会在电机或负载轴表面留下顶丝压痕，拆装调整时不会损伤配合轴面，反复拆装也能保持足够的抱紧力，避免传动过程中出现轴与联轴器打滑空转的问题。中间段的连续螺旋切槽是功能核心，螺旋的圈数、切缝宽度、槽深直接决定了联轴器的补偿能力与扭转刚度：切缝数量越多、螺旋升角设计越平缓，可吸收的径向、角向、轴向偏差量就越大，对应的扭转刚度会适当降低，设计时需要平衡偏差补偿能力与传动响应精度，这款4-6.3mm的规格适配4mm直径的驱动端轴与6.3mm直径的负载端轴，属于小规格传动链路的常用尺寸段。

　　安装时需要注意，这类联轴器的允许偏差补偿量是有边界的，不能因为它具备挠性补偿能力就刻意放大安装同轴度误差，过大的不对中量会让螺旋槽局部长期处于交变应力集中状态，大幅缩短联轴器的疲劳寿命，正常安装时建议将径向偏差控制在0.1mm以内，角向偏差控制在1°以内，轴向窜动预留量不超过0.2mm，既能发挥它的偏差补偿作用，抵消安装加工带来的同轴度误差，又能保证传动过程中的扭转刚性，减少传动滞后，保证动力传输的响应速度。

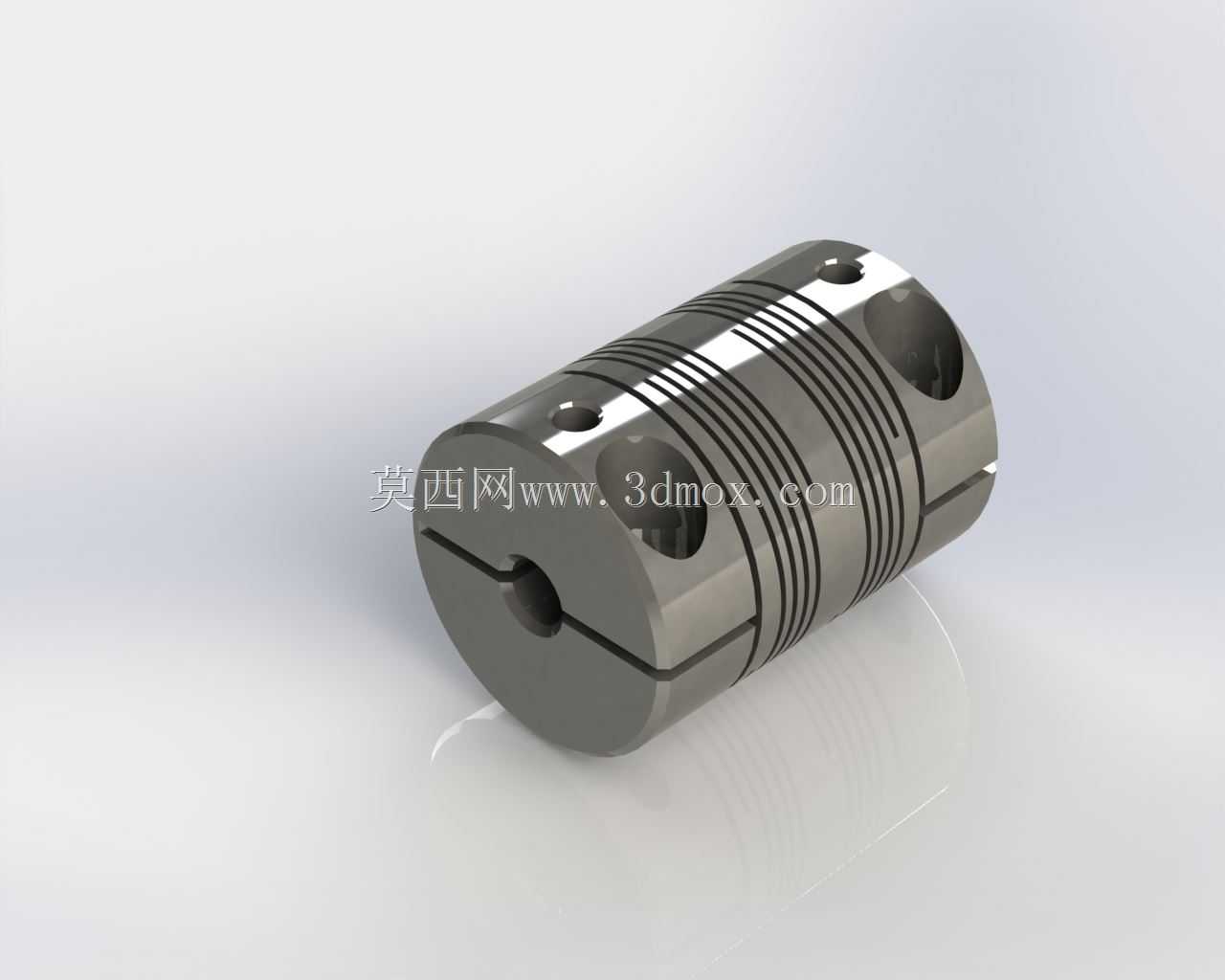

　　外形上这款联轴器为圆柱形整体结构，外圆没有突出的锁紧结构，安装时不需要预留额外的径向操作空间，只要在轴向预留足够的锁紧螺钉操作空间即可，整体结构紧凑，适合安装空间局促的小型传动机构。一体化的金属结构也让它具备更好的耐温性能，不像聚氨酯弹性体联轴器会在高温环境下出现材料老化、刚度变化的问题，在工作环境温度波动稍大的工位也能保持稳定的传动性能。日常选型时除了匹配轴径尺寸，还要核算传动链路的峰值扭矩，确保联轴器的额定扭矩大于传动链路的最大工作扭矩，预留1.5到2倍的安全系数，避免过载导致螺旋槽出现塑性变形，丧失传动精度。
