0.96英寸I2C接口OLED显示模组结构

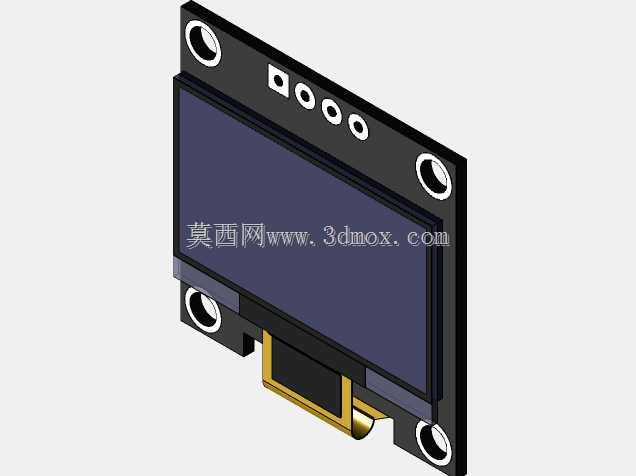

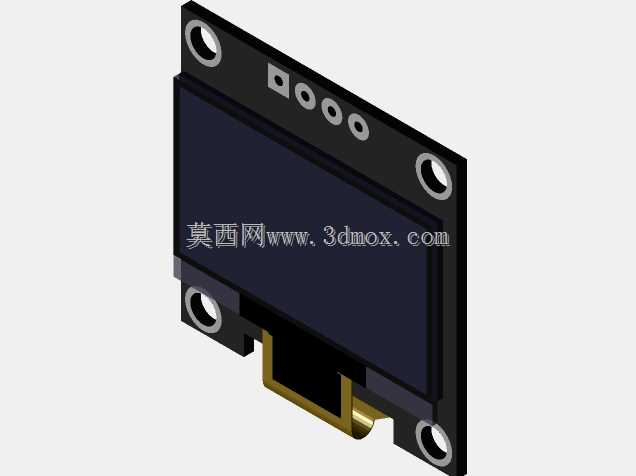

　　在嵌入式开发、小型智能硬件的结构设计工作中，这类0.96英寸的I2C接口OLED显示模组是出镜率极高的人机交互部件，很多手持检测设备、桌面小型控制终端、开源硬件拓展项目里，都能见到它的身影。不同于常见的大尺寸显示面板，这类小型OLED模组不需要背光层，自身像素点可独立发光，在低功耗场景下的适配性极强，哪怕是电池供电的便携设备，也能在保证显示清晰度的前提下控制整体功耗。从结构设计的角度看，这款模组采用128*64的像素排布，有效显示区域的尺寸控制得十分紧凑，刚好适配0.96英寸的对角线规格，面板四周预留的安装孔位是设计时需要重点关注的安装边界，四个角的通孔采用标准M2螺丝规格，孔位的中心距经过标准化校准，

　　不管是直接固定在设备外壳的内凸柱上，还是搭配排针插装在主控电路板上，都能保证装配公差控制在合理范围内。模组的接口端采用侧出式的金手指排针设计，I2C通讯的引脚定义遵循行业通用规范，只需要SCL、SDA两个通讯引脚搭配电源、接地引脚就能完成通讯连接，相比并行接口的显示模块，能大幅减少对主控IO口的占用，这也是它在引脚资源紧张的小型单片机项目中被广泛选用的核心原因。设计这类模组的三维结构时，需要重点考量屏幕面板与底部驱动电路板的层叠间隙，驱动板上的电容、电阻元器件的高度不能超出屏幕背部的容纳空间，否则装配时会出现屏幕被顶起、显示面不平整的问题。屏幕表面的保护盖板与黑色PCB基板的贴合公差需要控制在0.1mm以内，避免出现边缘漏光、

　　贴合错位的情况。实际选型应用时，这类模组的安装方式十分灵活，既可以通过排针直插在主控板上实现板载安装，也可以通过4P柔性排线延长连接，将屏幕固定在设备的操作面板区域，适配不同的设备结构布局。在工业小型控制设备的应用场景中，这类OLED屏幕的可视角度接近180度，相比同尺寸的LCD屏幕，在强光环境下的显示可读性更强，不需要额外增加遮光结构就能满足车间现场的查看需求。模组整体的厚度控制在5mm以内，哪怕是对内部空间要求极高的超薄手持设备，也能轻松容纳，背部的驱动芯片采用COB封装直接贴合在PCB上，没有额外的凸起结构，进一步压缩了整体的安装空间。做结构匹配设计时，还要注意屏幕正面的显示区域与设备外壳视窗的对位关系，视窗的开口尺寸要比有效显示区域单边大0.2mm左右，既不会遮挡显示内容，也能避免外壳边缘与屏幕玻璃直接接触造成的应力破损。
