树莓派用5英寸电容触摸IPS显示模组

　　在嵌入式开发、小型工业人机交互终端、便携检测设备的原型搭建过程中，适配树莓派平台的显示组件一直是结构设计阶段需要重点考量的部件，本次拆解建模的这款5英寸显示模组，正是针对这类场景做了全维度的结构适配。从实际落地的使用场景来看，这类屏幕既可以作为桌面级树莓派开发板的直连显示终端，满足代码调试、多媒体运行的可视化需求，也可以集成到小型工业控制机柜的操作面板、便携式数据采集终端的人机交互界面中，替代传统的按键加段码屏的交互方案，电容触摸的输入方式也省去了外接鼠标键盘的布线麻烦，适合紧凑空间内的设备集成。

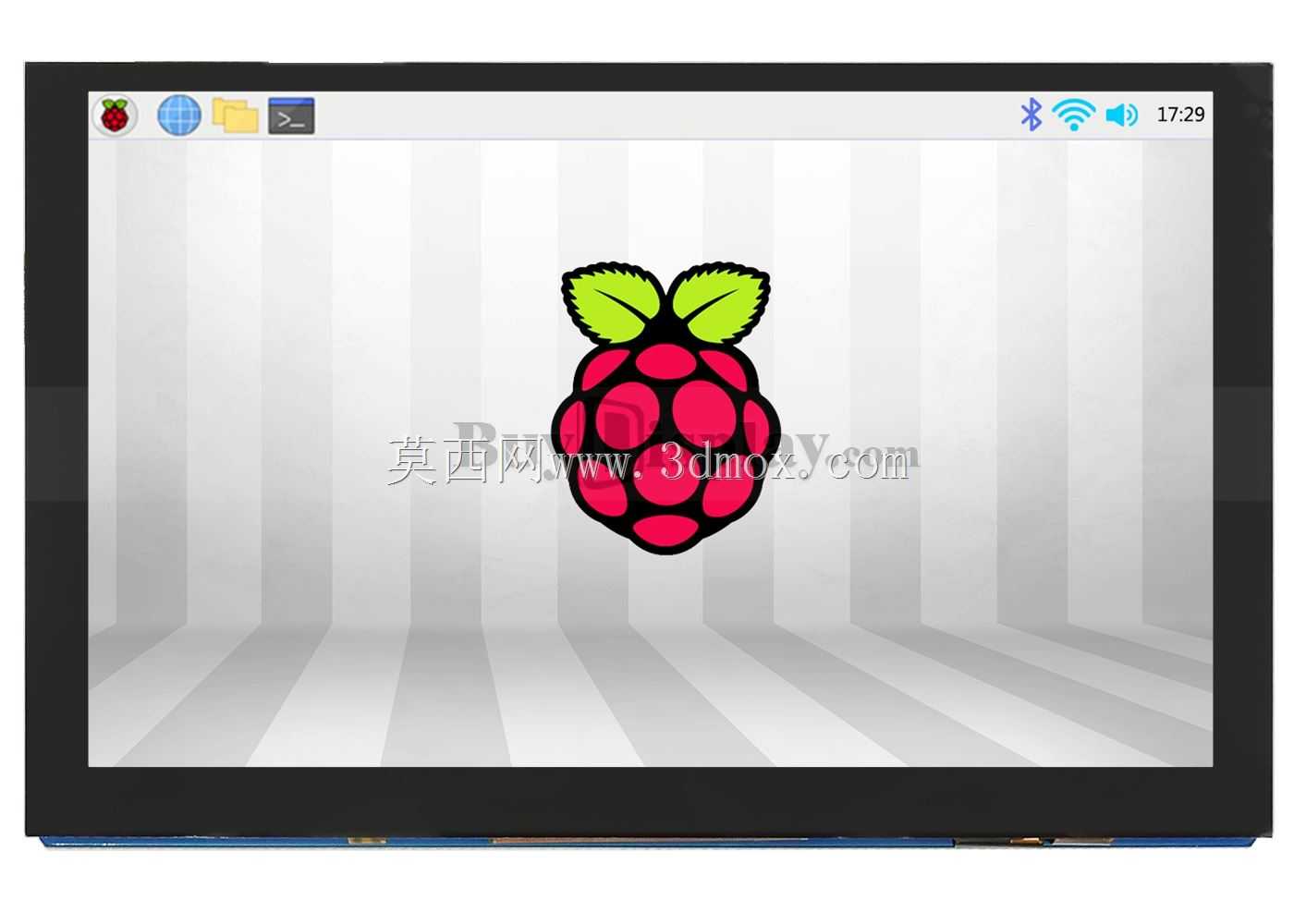

　　从功能特性上看，这款屏幕采用800x480分辨率的IPS面板，可视角度覆盖常规操作的全视角范围，不会因为操作人员的观察角度偏移出现色彩失真、画面模糊的问题，电容触摸层覆盖整个显示区域，支持多点触控输入，响应延迟能够满足工业操作、轻量游戏交互的基本要求。接口部分采用标准MIPI DSI协议与树莓派主板直连，相比HDMI转接方案省去了额外的信号转换电路，既减少了整体模组的厚度，也降低了信号传输过程中的干扰概率，板载的PWM亮度调节电路，可以根据现场环境光线调整屏幕背光亮度，在强光车间环境下可以拉高亮度保证可视性，在低光值守场景下降低亮度减少功耗与光污染。

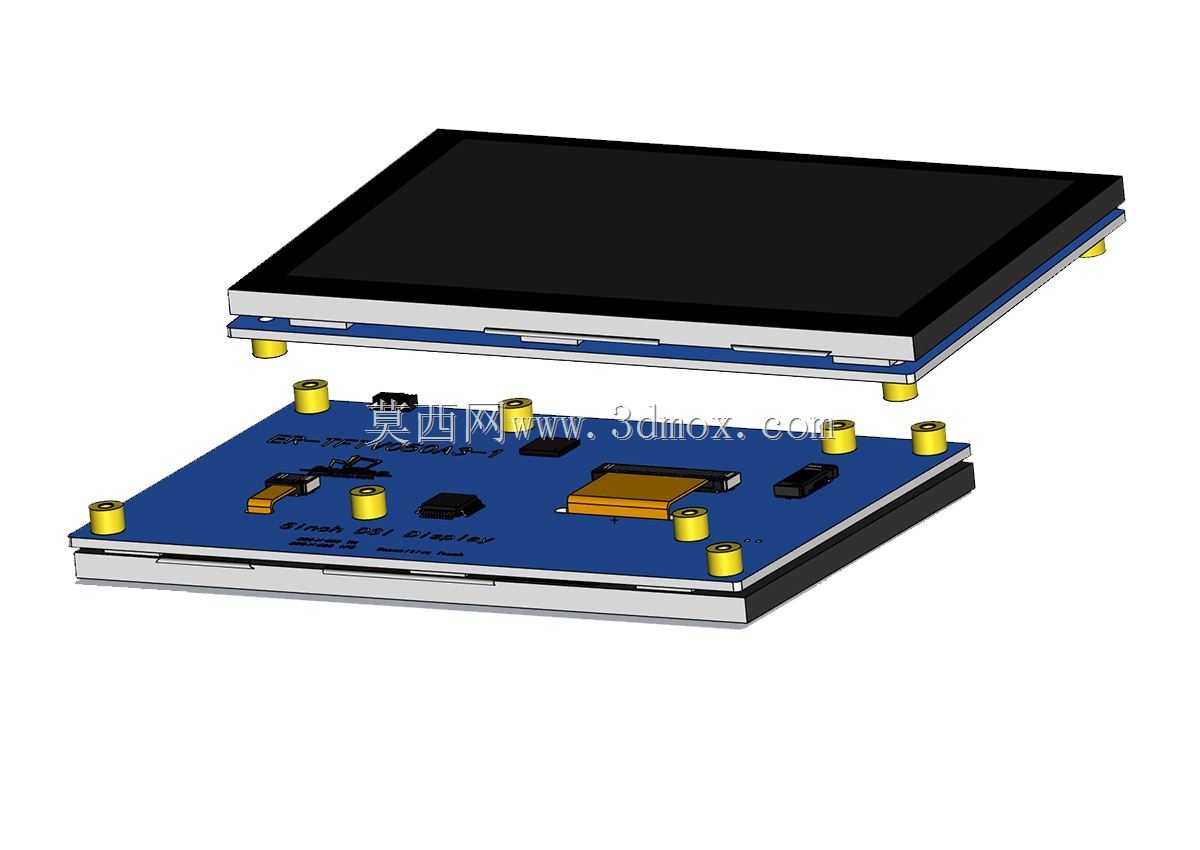

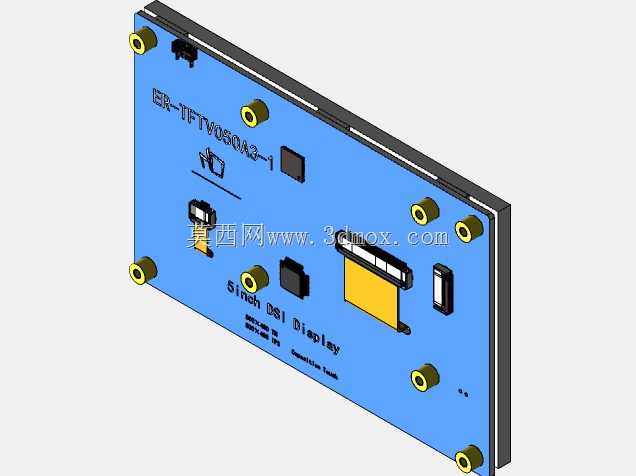

　　设计思路上，整个模组采用屏幕面板与驱动底板分层堆叠的结构，屏幕面板通过四周的铜柱支撑固定在驱动底板上方，两者之间预留足够的空隙避让FPC排线与板载元器件，既避免了组装过程中元器件挤压屏幕背光层造成亮斑，也方便后期维修时单独拆解更换屏幕或者驱动板。驱动底板上的接口、元器件布局全部避开安装孔位，四周的固定铜柱高度统一，保证屏幕面板安装后处于水平状态，不会出现倾斜导致的触摸定位偏移问题。

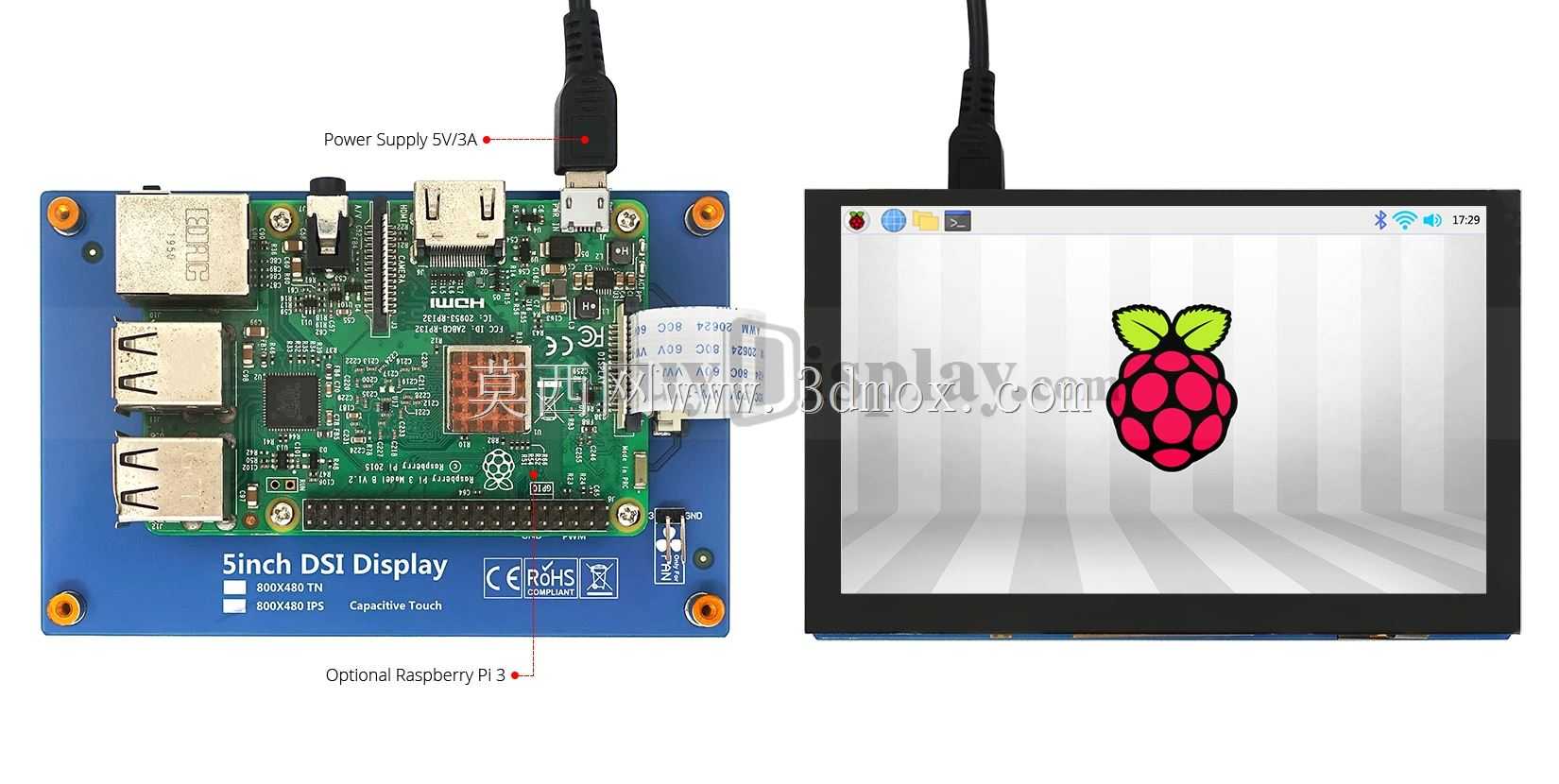

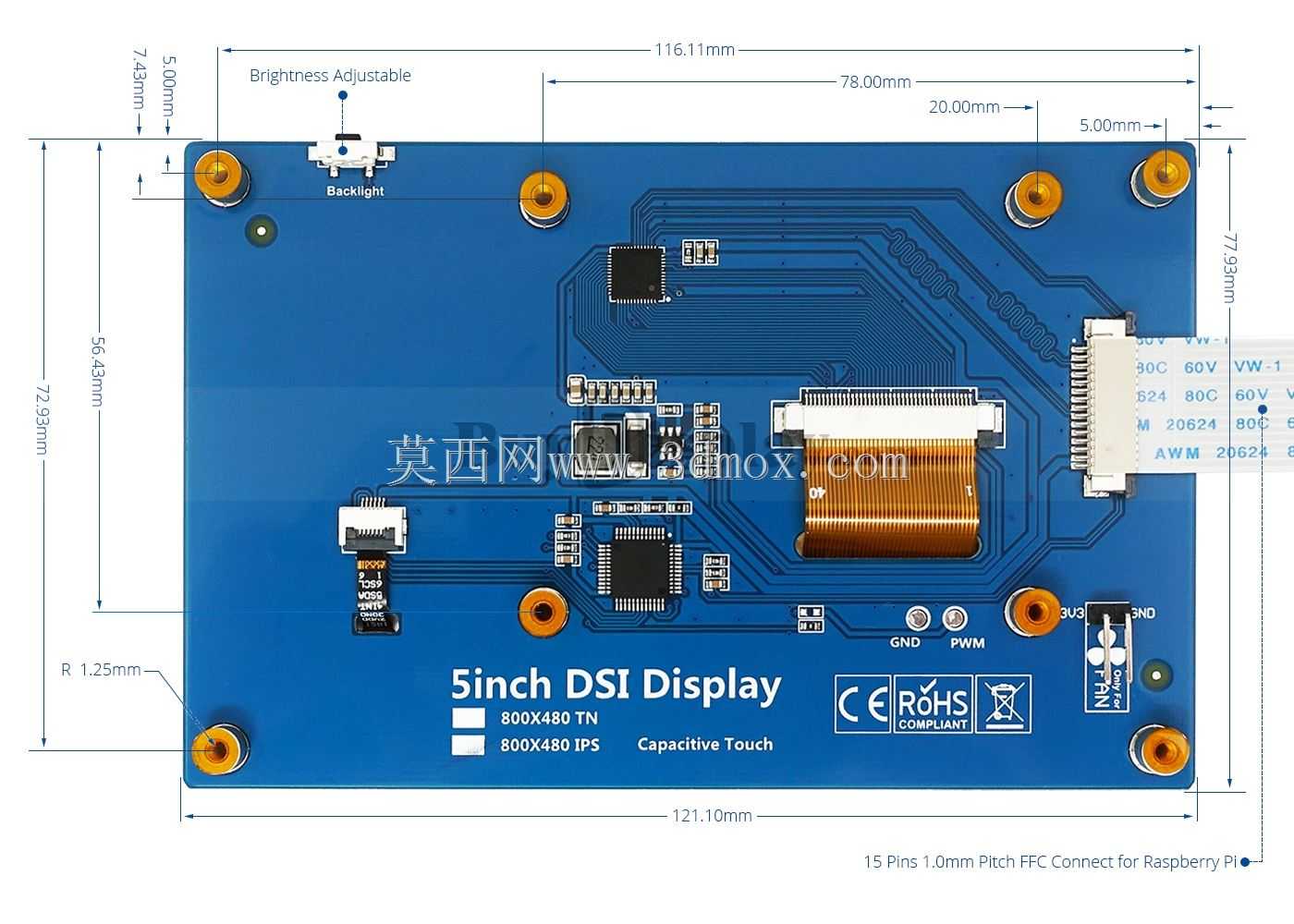

　　从安装边界来看，整个模组的外形尺寸适配5英寸屏幕的常规比例，驱动底板的长宽尺寸略大于屏幕面板，四周预留的安装孔位匹配通用树莓派外壳的固定螺柱位置，堆叠后的整体厚度控制在较低范围，不会因为加装屏幕导致整个终端设备的厚度过度增加。安装时只需要将DSI排线对应插入树莓派的接口，通过铜柱将模组与主板固定即可完成机械连接，不需要额外设计定制转接支架，能够大幅缩短原型设备的开发周期，对于结构设计人员来说，这类标准化的显示模组可以直接调用到嵌入式设备的整体装配模型中，提前验证安装间隙、布线空间，避免后期打样出现干涉问题。
