树莓派适配4.3英寸MIPI电容触摸显示屏

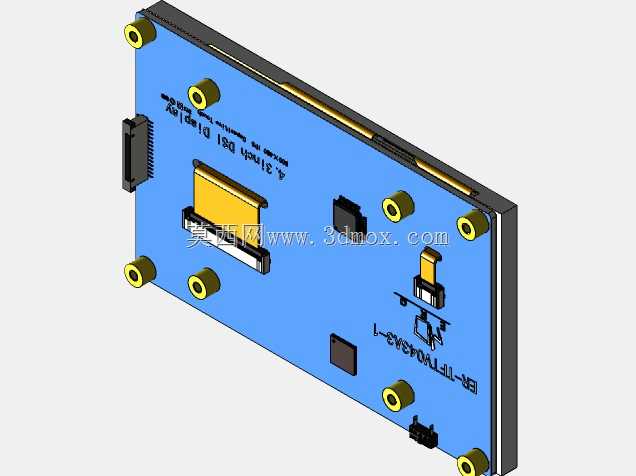

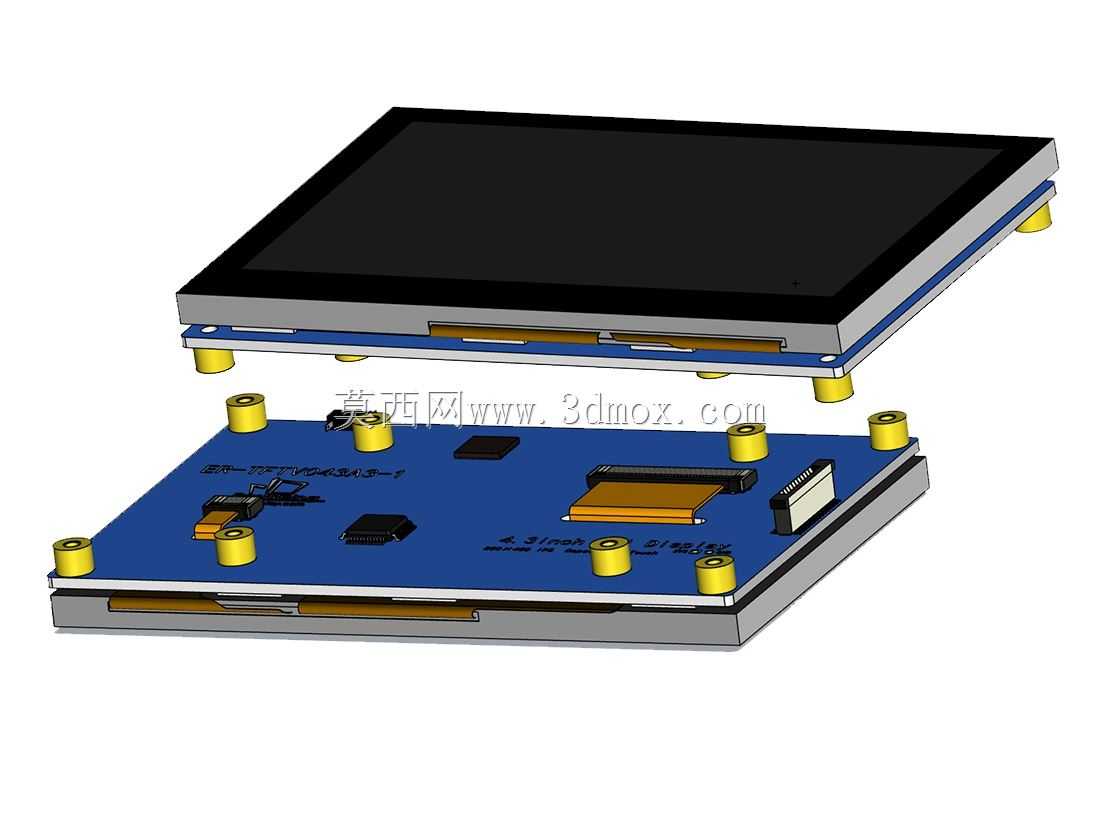

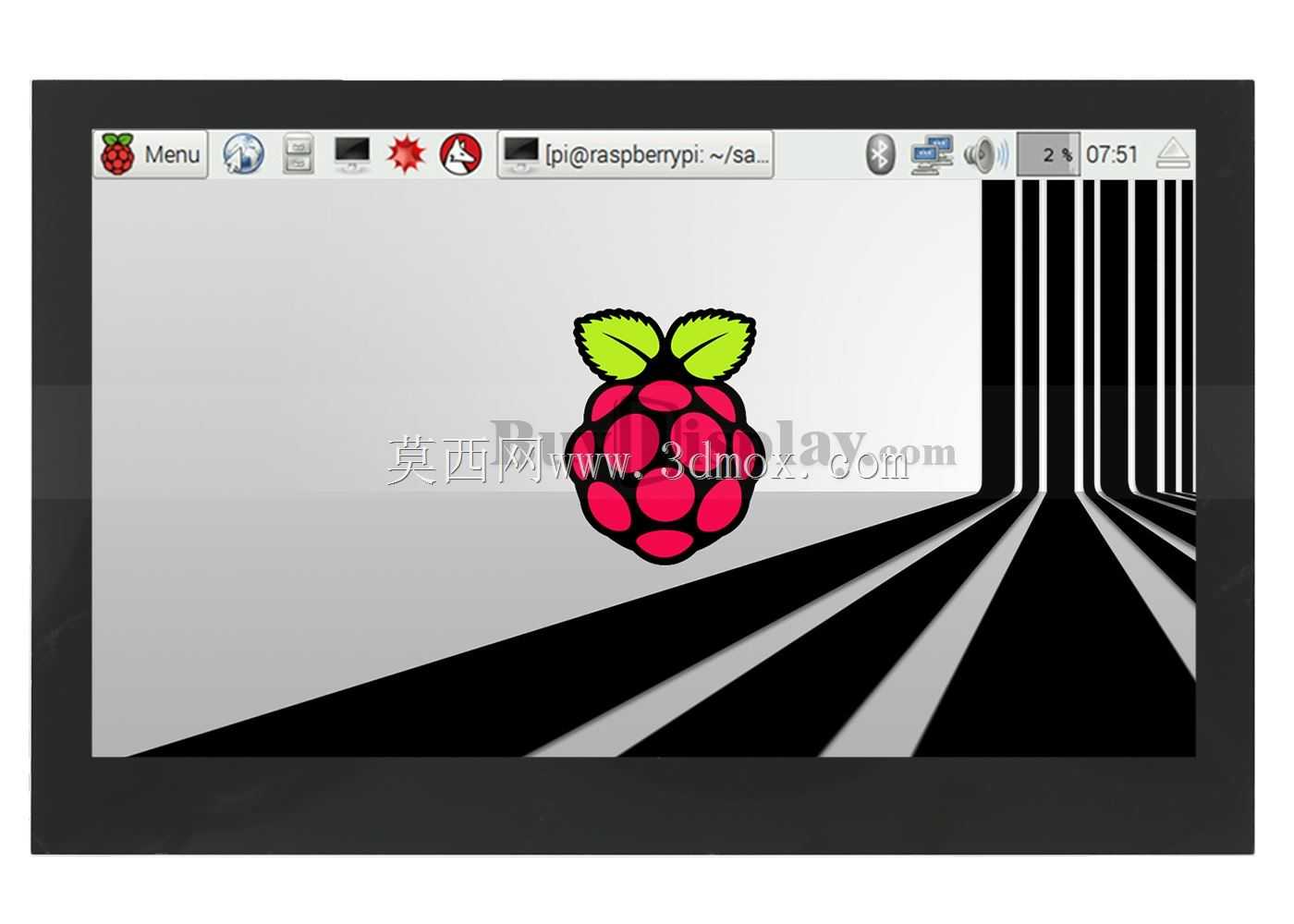

　　这款4.3英寸显示模组的结构设计完全围绕树莓派嵌入式场景的安装需求展开，从堆叠式的结构布局就能看出，设计阶段优先考虑了单板计算机的扩展空间占用问题，屏幕本体与驱动转接板通过铜柱支撑固定，预留的间隙刚好可以容纳FPC排线的弯折半径，避免长期使用后排线疲劳断裂。屏幕有效显示区域分辨率为800x480，采用IPS面板保证大视角下的色彩一致性，电容触摸层覆盖整个显示区域，支持多点触控输入，完全满足嵌入式人机交互界面的操作需求。接口端采用MIPI DSI串行传输方案，相比传统SPI接口屏幕，传输带宽更高，画面刷新无卡顿，同时板载PWM亮度调节电路，可根据环境光照调整背光亮度，适配工业现场、桌面终端等不同光照条件下的使用需求。从安装边界来看，

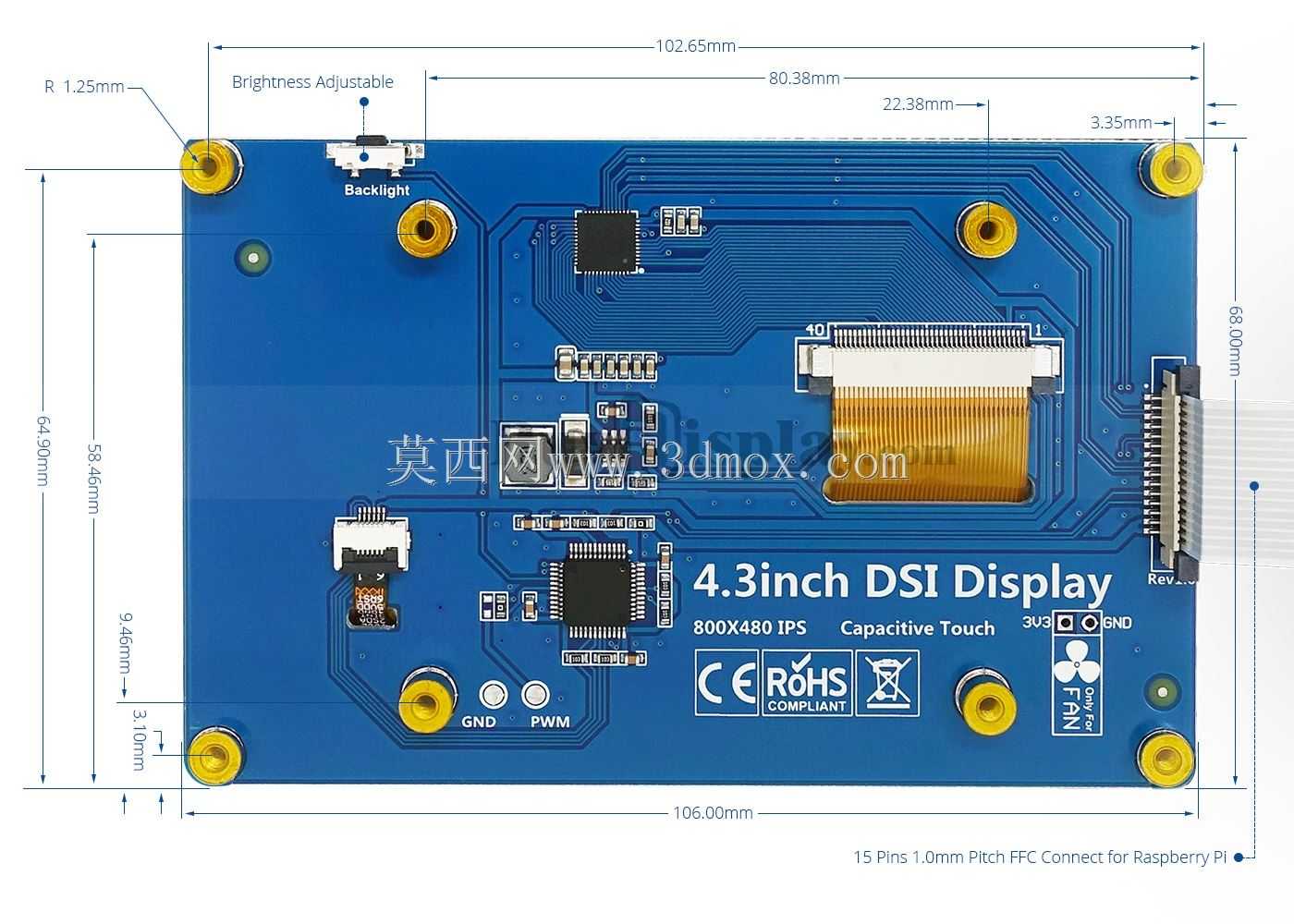

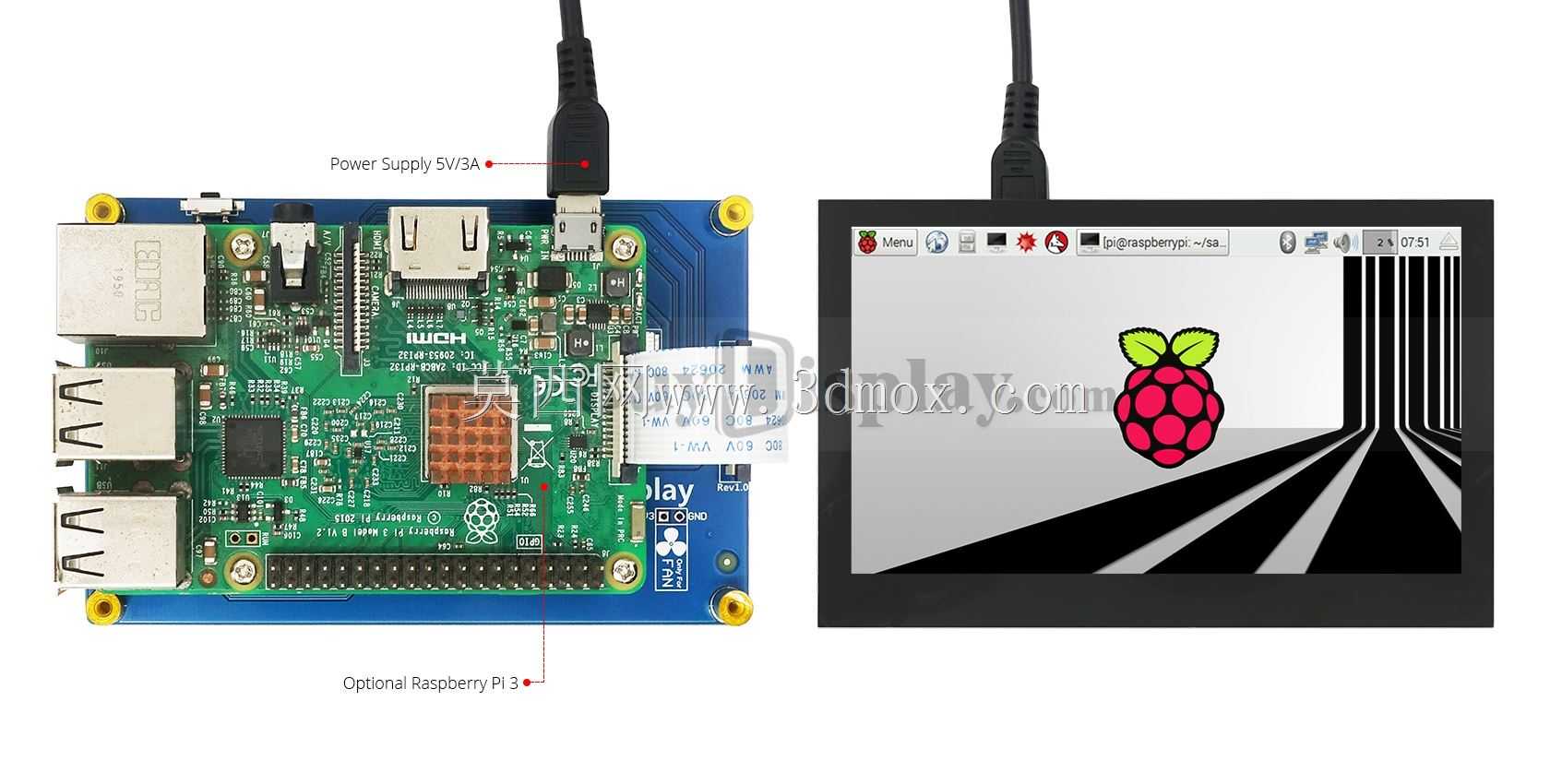

　　模组四角的固定铜柱采用标准M2.5螺纹规格，孔位间距匹配树莓派通用扩展板的安装尺寸，既可以直接堆叠在树莓派主板上方使用，也可以通过延长铜柱固定在定制外壳的面板位置，屏幕本体的厚度控制在8mm以内，驱动板厚度仅4mm，整体堆叠后总高度不超过20mm，不会占用过多的设备内部空间。在实际应用场景中，这类小尺寸触摸显示屏常被用于嵌入式工业控制终端、便携式检测设备、桌面迷你工控机的人机交互界面，也可用于DIY便携游戏机、多媒体播放终端的显示输出。结构设计上，屏幕FPC排线采用侧向出线方式，驱动板上的接口座做了防呆设计，避免组装时插反损坏电路，板载的元器件全部采用贴片封装，整体布局避开了固定孔位的受力区域，防止安装螺丝时挤压元件造成虚焊。

　　背光模块的散热层直接贴合屏幕金属背板，长时间高亮度工作时也能将热量均匀散出，避免局部过热导致屏幕显示不均。触摸面板的边缘做了0.5mm的倒角处理，组装到外壳面板时不会与面板开孔边缘产生硬摩擦，提升组装良率。驱动板与屏幕之间的连接除了FPC排线，还通过四周的铜柱形成等电位连接，提升抗干扰能力，在靠近电机、继电器等强电磁干扰的工业场景下，也能保证触摸操作无漂移、显示画面无纹波。
