带刹车方形安装板重载万向脚轮结构

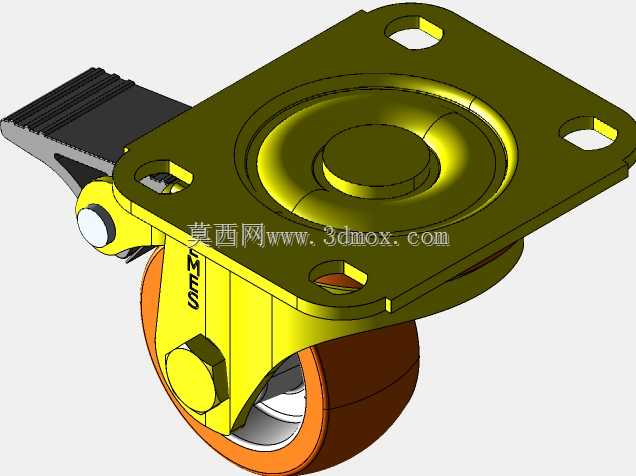

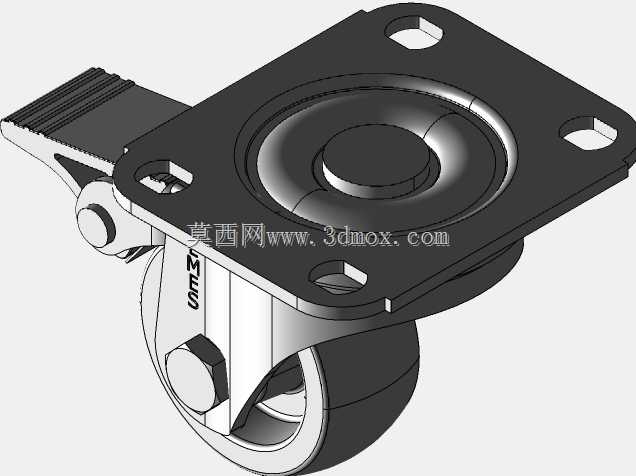

　　这款带刹车的万向脚轮，主要面向工业设备移动移位场景设计，常见于各类需要频繁调整工位的加工辅具、物料周转车、轻型机床附件台架、车间移动工作台的底部支撑，能在不借助吊装设备的前提下，完成数百公斤级设备的短距离移位与位置锁定。从结构设计来看，顶部采用方形四孔安装法兰，安装孔位做了沉台处理，螺栓锁紧后头部不会突出安装面，能保证脚轮与设备底板完全贴合，避免长期受载后出现连接松动；法兰盘与轮架之间采用推力回转结构，内置的回转支承面做了硬化处理，满载状态下转向依然顺滑，不会出现卡滞或偏载磨损的问题。轮架部分采用加厚钣金折弯成型，侧部的加强筋直接延伸至轮轴安装位，能承受侧向冲击载荷，避免设备过地面接缝或小障碍时轮架变形。刹车结构集成在轮架侧部，

　　踩下刹车踏板后，顶部的摩擦块会顶紧回转法兰的下表面锁死转向，同时侧部的制动块会抱紧滚轮外圈实现行走锁定，双重锁定结构能保证设备停放在有轻微坡度的车间地面时不会出现滑移。滚轮采用聚氨酯包胶结构，轮芯为硬质金属材质，包胶层厚度经过核算，既能保证足够的承载能力，又能在行走时吸收地面震动，不会刮伤环氧地坪或车间硬化地面，轮面采用圆弧轮廓设计，转向时的滚动阻力更小。安装边界方面，方形法兰的孔距适配常规工业型材与钢板的安装孔位标准，不需要额外做转接板就能直接安装，轮体总高度控制在常规移动设备的离地间隙范围内，安装后不会出现设备底部过低剐蹭地面的问题；轮轴采用带防松螺母的穿轴结构，长期使用不会出现轮轴脱出的问题，

　　日常维护只需要定期在回转面和轮轴位置加注润滑脂即可，不需要复杂的拆解保养。在实际选型应用中，这类脚轮通常四个为一组使用，其中两个带刹车、两个不带刹车的配置最为常见，既可以保证移位时的转向灵活性，又能在工位固定时可靠锁定位置，相比固定式脚轮，万向结构能让设备在狭小的车间通道内完成原地转向，不需要预留过大的转弯空间，适配车间紧凑的布局需求。设计过程中针对轮架的受力做了有限元校核，在额定载荷下轮架的最大变形量控制在允许范围内，不会出现永久变形，刹车踏板的踩踏力经过优化，操作人员用脚轻踩就能完成锁定，不需要借助额外工具，解锁时只需要轻抬踏板端部即可，操作便捷。
